Центрифуга з імпульсним вивантаженням осаду

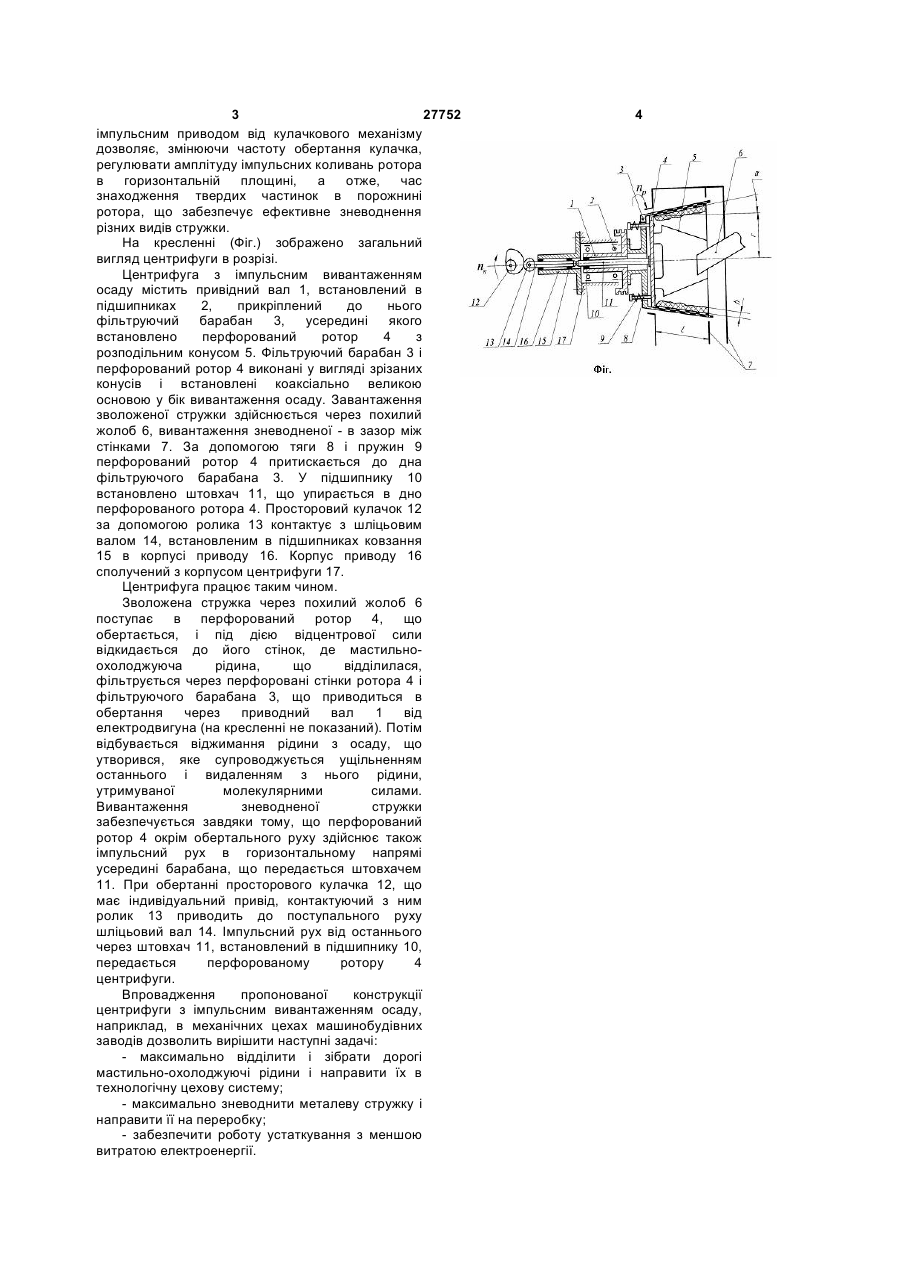

Центрифуга з імпульсним вивантаженням осаду, що містить змонтований на приводному валу фільтруючий барабан, розташований 3 27752 імпульсним приводом від кулачкового механізму дозволяє, змінюючи частоту обертання кулачка, регулювати амплітуду імпульсних коливань ротора в горизонтальній площині, а отже, час знаходження твердих частинок в порожнині ротора, що забезпечує ефективне зневоднення різних видів стружки. На кресленні (Фіг.) зображено загальний вигляд центрифуги в розрізі. Центрифуга з імпульсним вивантаженням осаду містить привідний вал 1, встановлений в підшипниках 2, прикріплений до нього фільтруючий барабан 3, усередині якого встановлено перфорований ротор 4 з розподільним конусом 5. Фільтруючий барабан 3 і перфорований ротор 4 виконані у вигляді зрізаних конусів і встановлені коаксіально великою основою у бік вивантаження осаду. Завантаження зволоженої стружки здійснюється через похилий жолоб 6, вивантаження зневодненої - в зазор між стінками 7. За допомогою тяги 8 і пружин 9 перфорований ротор 4 притискається до дна фільтруючого барабана 3. У підшипнику 10 встановлено штовхач 11, що упирається в дно перфорованого ротора 4. Просторовий кулачок 12 за допомогою ролика 13 контактує з шліцьовим валом 14, встановленим в підшипниках ковзання 15 в корпусі приводу 16. Корпус приводу 16 сполучений з корпусом центрифуги 17. Центрифуга працює таким чином. Зволожена стружка через похилий жолоб 6 поступає в перфорований ротор 4, що обертається, і під дією відцентрової сили відкидається до його стінок, де мастильноохолоджуюча рідина, що відділилася, фільтрується через перфоровані стінки ротора 4 і фільтруючого барабана 3, що приводиться в обертання через приводний вал 1 від електродвигуна (на кресленні не показаний). Потім відбувається віджимання рідини з осаду, що утворився, яке супроводжується ущільненням останнього і видаленням з нього рідини, утримуваної молекулярними силами. Вивантаження зневодненої стружки забезпечується завдяки тому, що перфорований ротор 4 окрім обертального руху здійснює також імпульсний рух в горизонтальному напрямі усередині барабана, що передається штовхачем 11. При обертанні просторового кулачка 12, що має індивідуальний привід, контактуючий з ним ролик 13 приводить до поступального руху шліцьовий вал 14. Імпульсний рух від останнього через штовхач 11, встановлений в підшипнику 10, передається перфорованому ротору 4 центрифуги. Впровадження пропонованої конструкції центрифуги з імпульсним вивантаженням осаду, наприклад, в механічних цехах машинобудівних заводів дозволить вирішити наступні задачі: - максимально відділити і зібрати дорогі мастильно-охолоджуючі рідини і направити їх в технологічну цехову систему; - максимально зневоднити металеву стружку і направити її на переробку; - забезпечити роботу устаткування з меншою витратою електроенергії. 4
