Тонкоплівковий матричний індикатор
Номер патенту: 9398
Опубліковано: 30.09.1996
Автори: Каплан Борис Ісаакович, Тюленев Юрій Акимович, Родіонов Валерій Євгенович, Телегіна Ірина Анатолієвна
Формула / Реферат
Тонкопленочный матричный индикатор, содержащий прозрачную диэлектрическую подложку, снабженную параллельными прозрачными электродами, на которой последовательно расположены первый прозрачный диэлектрический слой, электролюминесцентный слой, второй диэлектрический слои и полоскопые электроды, перпендикулярные прозрачным полосковмм электродам, отличающийся тем, что, с целью повышения надежности, между прозрачными полосковыми электродами и первым диэлектрическим слоем введен третий диэлектрический слой, снабженный в местах пересечения полосковых электродов сквозными окнами, в которых расположены участки дополнительного прозрачного проводящего слоя с толщиной, равной толщине третьего диэлектрического слоя.
Текст

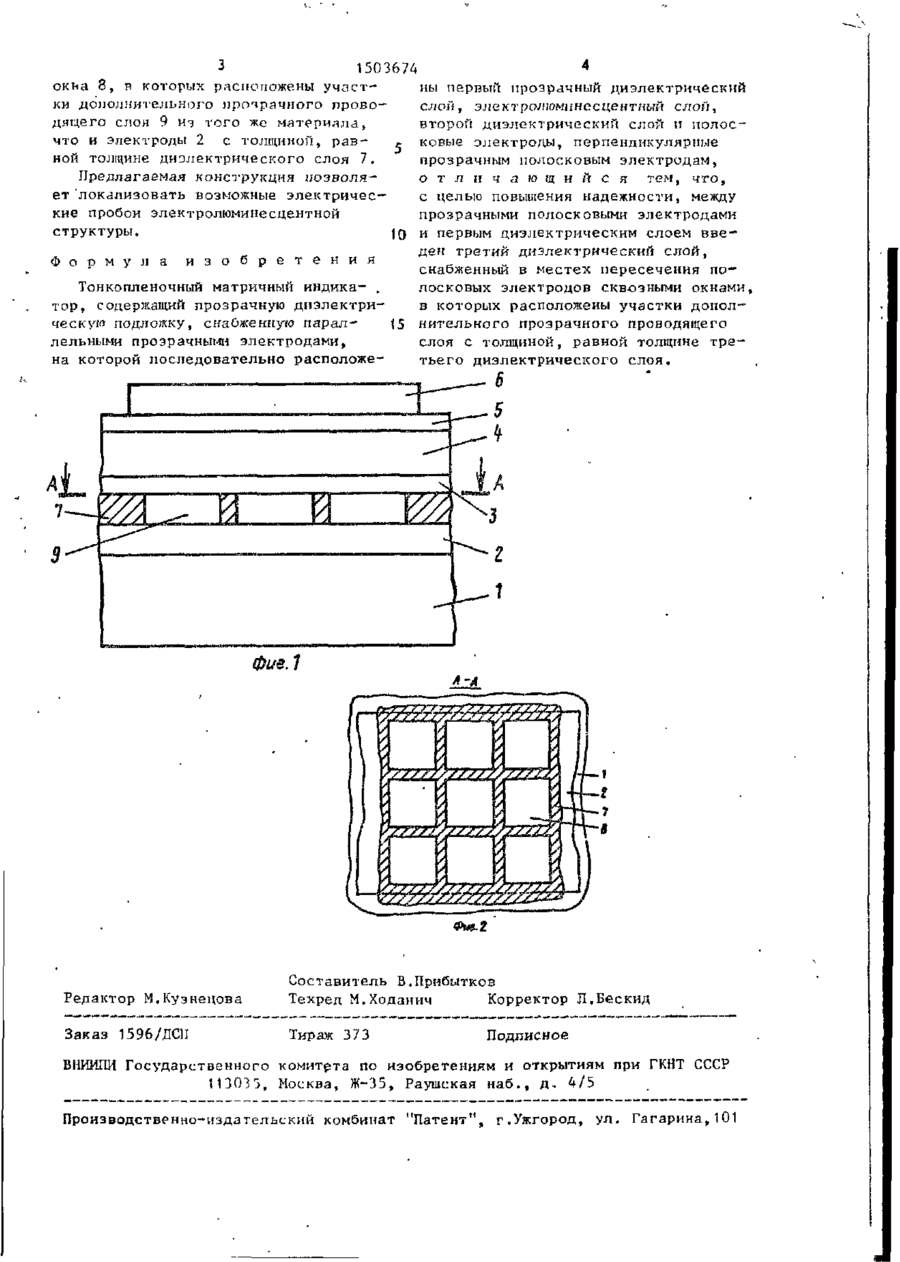

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (19) (II) (51) 4 Н 05 В 3J/22 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГКНТ СССР (21) 4287250/31-25 (22) 20.07.87 1 (71) Институт полупроводников АН УССР (72) Б.И.Каплан, В.Е.Родионов, И.А.Телегина и Г.Ф.Тюленев* (53) 628.382(088.8) (56) Авторское свидетельство СССР № 1237052, кл. Н 05 В 33/22, 1984. Заявка ФРГ К 2432503, кл. Н 05 В 33/14, 1978. (54) ТОНКОПЛЕНОЧНЫЙ МАТРІІЧНЬіЙ ИНДИКАТОР (57) Изобретение относится к электролюминесцентным источникам света и может быть использовано для отображения информации. Цель изобретения повышение надежности тонкопленочного матричного индикатора. Индикатор Изобретение относится к электролюмииесцентиым источникам света и может быть использовано для отображения информации. Цель изобретения - повышение надежности индикатора. На фиг. 1 изображен элемент матричізого индикатора, поперевное сечение; на фиг. 2 - разрез А-А на фиг. 1 (вид на часть слоев, расположенных w& подложке в месте пересечения электродов) . Тонкопленочный матричный индикатор содержит проэпачную диэлектрическую подложку 1, например, из стекла ЛК-7 с расположенными на ней прозрачными полосковыми электродами 2 из оксидов 31-89 содержит диэлектрическую подложку, снабженную прозрачными параллельными полосковыми электродами. На подложке расположены первый диэлектрический слой, электролюминесцентный слой, второй диэлектрический слой и полосковые электроды, перпендикулярные про прозрачкым полосковым электродам. Между прозрачными полосковыми электродами и первым диэлектрическим слоем введен третий диэлектрический слой, снабженный в местах пересечения полосковых элеь гродов сквозными окнами, в которых расположены участки дополнительного прозрачного проводящего слоя с толщиной, равной толщине третьего диэлектрического слоя. Конструкция позволяет локализовать возможные про&ои электролюминесцентной структуры. 2 ил. индия и олова толщиной 150 нм. На подложке расположены первый прозрачный диэлектричский слой 3 из оксида иттрия толщиной 220 нм, электролюминесцентный слой 4 в виде пленки сульфида цинка, легированного марганцем, толщиной 600 нм, второй диэлектрический слой 5, аналогичный слою 3, и алюминиевые полосковые электроды 6 толщиной 120 нм, перпендикулярные прозрачным электродам. Между прозрачными полосковыми электродами и первым диэлектрическим слоем расположен третий диэлектрический слои 7 из двуокиси кремния толщиной 280 нм. В мес1 ах пересечения полосковых электродов в этом слое выполнены сквозные 1503674 окїіа 8, в которых распопожены участны первый прозрачный диэлектрический ки дополнительного прозрачного провослой, электропюмннесцентньт слой, дящего слон 9 и-э того же материала, второй диэлектрический слой и полосчто и электроды 2 с толщиной, р а в ковые электроды, перпендикулярные ной толщине диэлектрического слоя 7. прозрачным полосковым электродам, Предлагаемая конструкция позволяо т л и ч а ю щ и й с я тем, что, ет 'локализовать возможные электричесс целью повышения надежности, между кие пробои электролюминесцентной прозрачными полосковыми электродами структуры. 10 и первым диэлектрическим слоем введен третий диэлектрический слой, Ф о р м у л а и з о б р е т е н и я снабженный в местех пересечения полосковых электродов скв-озными окнами, Тонкопленочный матричный индика- . в которых расположены участки дополтор, содержащий прозрачную диэлектрическую подложку, снабженную парал15 нительного прозрачного проводящего слоя с толщиной, равной толщине трелельными прозрачными электродами, тьего диэлектрического слоя. на которой последовательно расположе фие,1 Л-А Редактор М.Кузнецова Составитель В.Прибытков Техред М.Ходанич Корректор Л.Бескид Заказ 1596/ДСП Тираж 373 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11303 3, Москва, Ж-3 5, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
ДивитисяДодаткова інформація
Назва патенту англійськоюThin-film matrix display
Автори англійськоюKaplan Borys Isaakovych, Rodionov Valerii Yevhenovych, Telehina Iryna Anatoliivna, Tiulenev Yurii Akymovych
Назва патенту російськоюТонкопленочный матричный индикатор
Автори російськоюКаплан Борис Исаакович, Родионов Валерий Евгеньевич, Телегина Ирина Анатольевна, Тюленев Юрий Акимович
