Апарат для перемішування рідин
Формула / Реферат
Апарат для перемішування рідин, що містить корпус, вертикальний вал з гребінчастою мішалкою, а також закріплений на корпусі нерухомий гребінь, при цьому пластини гребінчастої мішалки розміщені з можливістю проходження крізь проміжки, утворені пластинами нерухомого гребеня, який відрізняється тим, що кожну пластину нерухомого гребеня встановлено з можливістю повороту навкруги її поздовжньої осі.
Текст

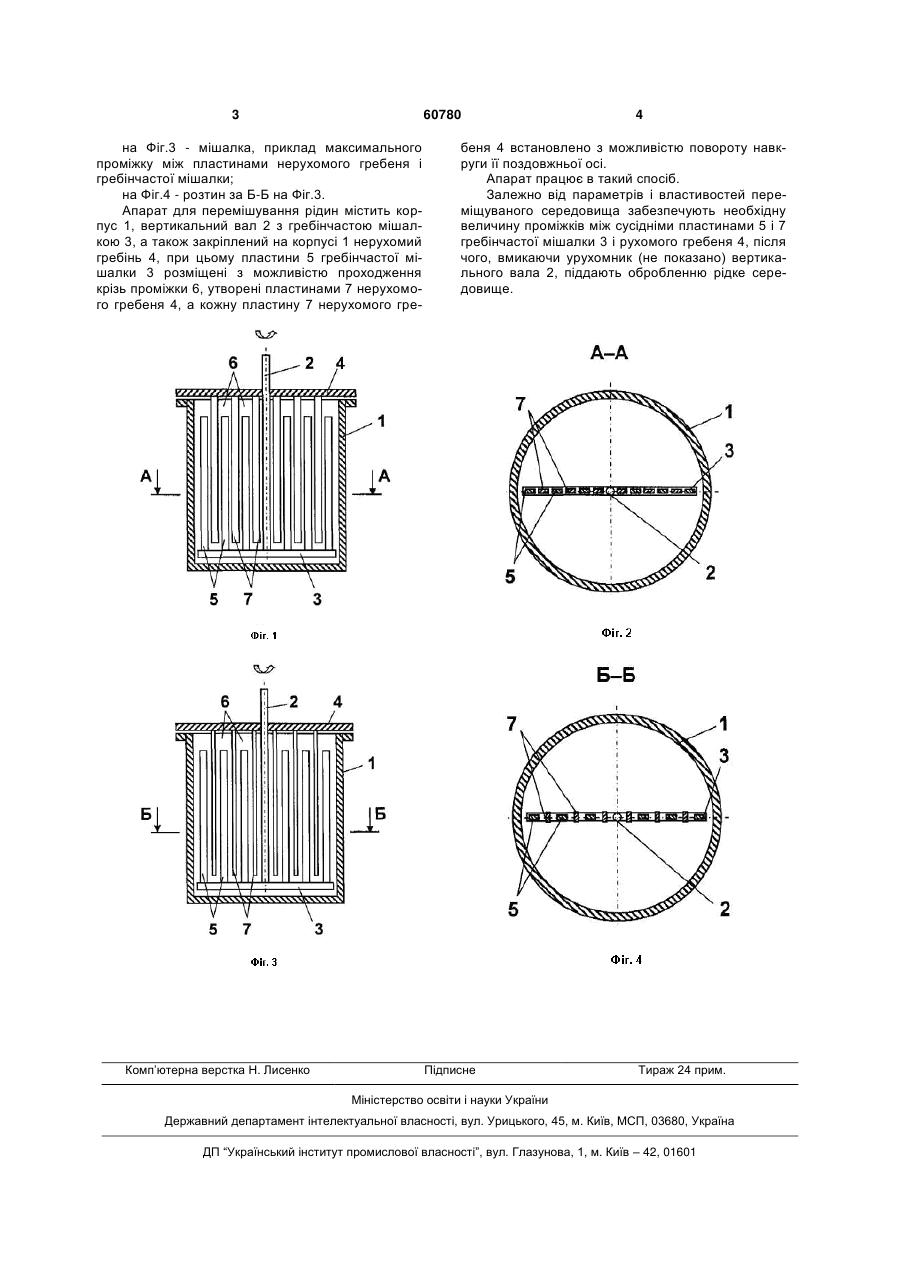

Апарат для перемішування рідин, що містить корпус, вертикальний вал з гребінчастою мішал 3 60780 на Фіг.3 - мішалка, приклад максимального проміжку між пластинами нерухомого гребеня і гребінчастої мішалки; на Фіг.4 - розтин за Б-Б на Фіг.3. Апарат для перемішування рідин містить корпус 1, вертикальний вал 2 з гребінчастою мішалкою 3, а також закріплений на корпусі 1 нерухомий гребінь 4, при цьому пластини 5 гребінчастої мішалки 3 розміщені з можливістю проходження крізь проміжки 6, утворені пластинами 7 нерухомого гребеня 4, а кожну пластину 7 нерухомого гре Комп’ютерна верстка Н. Лиcенко 4 беня 4 встановлено з можливістю повороту навкруги її поздовжньої осі. Апарат працює в такий спосіб. Залежно від параметрів і властивостей переміщуваного середовища забезпечують необхідну величину проміжків між сусідніми пластинами 5 і 7 гребінчастої мішалки 3 і рухомого гребеня 4, після чого, вмикаючи урухомник (не показано) вертикального вала 2, піддають обробленню рідке середовище. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for mixing liquids
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюАппарат для перемешивания жидкостей
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B01F 7/16
Мітки: апарат, перемішування, рідин
Код посилання
