Очисник вороху коренебульбоплодів від домішок

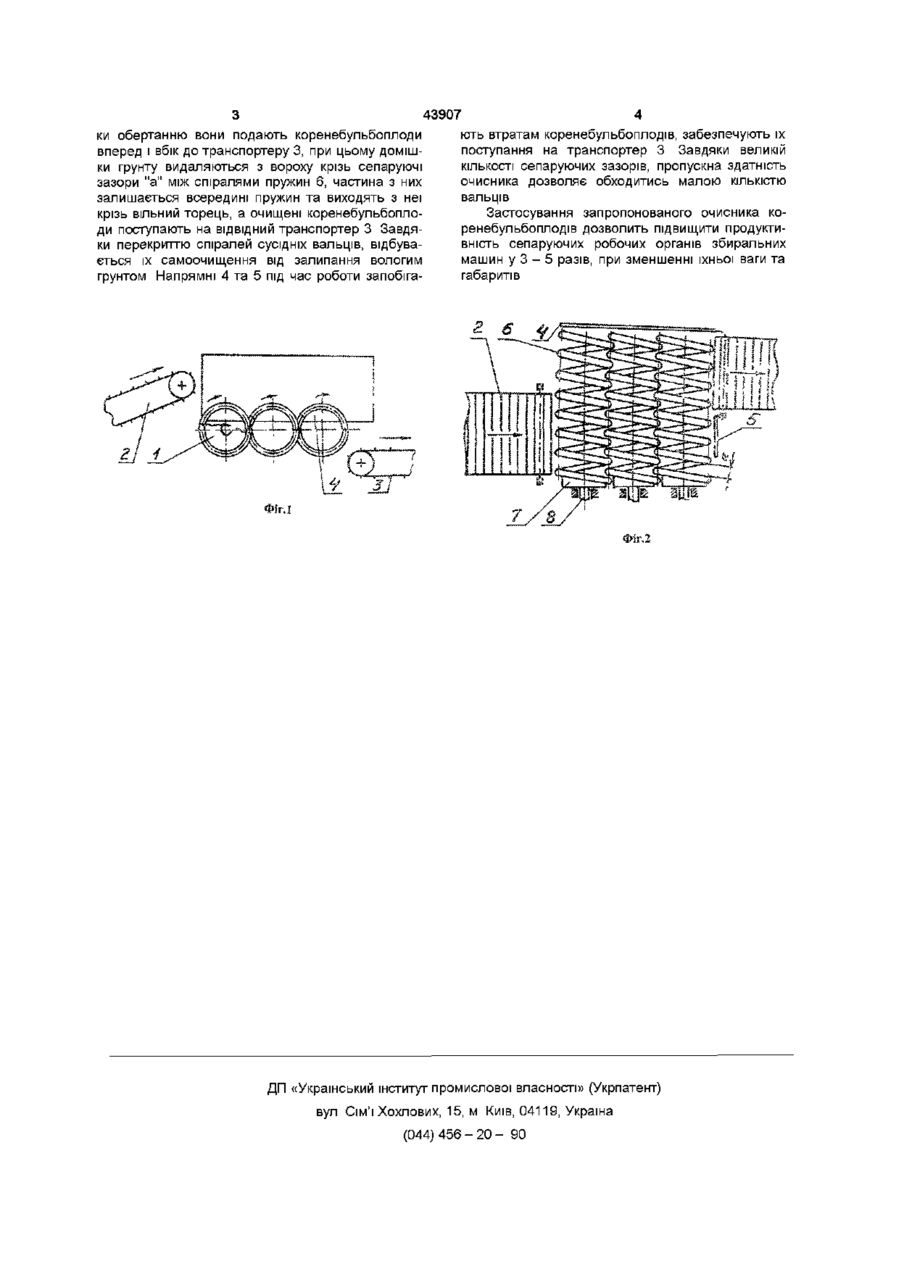

1 Очисник вороху коренебульбоплодів від домішок, що містить кілька привідних шнекових вальців, який відрізняється тим, що вальці виконані у вигляді консольних спіральних пружин, причому сепаруючі зазори утворені між їх спіралями 2 Очисник вороху коренебульбоплодів від домішок по п 1, який відрізняється тим, що вальці встановлені з взаємним перекриттям їх спіралей льшення КІЛЬКОСТІ сепаруючих зазорів забезпечити підвищення продуктивності роботи очисника вороху коренебульбоплодів Для цього пропонується виконати вальці очисника у вигляді консольних спіральних пружин, причому сепаруючі зазори утворені між їх спіралями Завдяки цьому загальна площа зазорів досягне 50% від площі усієї сепаруючої поверхні, утвореної цими спіралями, тобто пропускна здатність їх для домішок збільшиться у 3 - 5 разів Звичайно, частина домішок залишиться в середині цих пружин, але завдяки тому, що пружини виконані консольними - ці домішки будуть виділятися з вільного торця спіральних вальців Щоб запобігти налипанню грунту спіральні вальці пропонується встановити з взаємним перекриттям їх спіралей - тобто спіралі кожного вальця знаходяться у зазорах між спіралями сусідніх вальців Цим досягається самоочищення очисника Запропонований очисник вороху коренебульбоплодів схематично зображений на кресленнях на фіг 1 - вигляд збоку, на фіг 2 - вигляд зверху Очисник вороху коренебульбоплодів складається з кількох спіральних вальців 1, виконаних у вигляді консольних пружин, подаючого 2 та ВІДВІДНОГО 3 транспортерів і напрямних 4 та 5 Кожен валець 1 складається з спіральної пружини 6, маточини 7 та привідного валу 8 Відстань між витками пружин 5 є сепаруючим зазором "а", у якому знаходяться краї сусідніх спіральних вальців Під час роботи транспортер 2 подає ворох коренебульбоплодів на сепаруючу поверхню, утворену спіралями вальців 1, які обертаються Завдя О і о о> со 43907 ки обертанню вони подають коренебульбоплоди вперед і вбік до транспортеру 3, при цьому домішки грунту видаляються з вороху крізь сепаруючі зазори "а" між спіралями пружин 6, частина з них залишається всередині пружин та виходять з неї крізь вільний торець, а очищені коренебульбоплоди поступають на ВІДВІДНИЙ транспортер 3 Завдяки перекриттю спіралей сусідніх вальців, відбувається їх самоочищення від залипання вологим грунтом Напрямні 4 та 5 під час роботи запобіга ють втратам коренебульбоплодів, забезпечують їх поступання на транспортер 3 Завдяки великій КІЛЬКОСТІ сепаруючих зазорів, пропускна здатність очисника дозволяє обходитись малою КІЛЬКІСТЮ вальців Застосування запропонованого очисника коренебульбоплодів дозволить підвищити продуктивність сепаруючих робочих органів збиральних машин у 3 - 5 разів, при зменшенні їхньої ваги та габаритів Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
