Спосіб сепарації коренебульбоплодів
Номер патенту: 30846
Опубліковано: 15.12.2000
Автори: Войтюк Дмитро Григорович, Зиков Павло Юрійович, Березовий Микола Георгійович, Булгаков Володимир Михайлович
Формула / Реферат
Спосіб сепарації коренебульбоплодів, що вмішує подавання вороху коренебульбоплодів на сепаруючі робочі органи, розосередження його по них, сепарацію та видалення домішок, який відрізняється тим, що після подавання вороху коренебульбоплодів його переводять у завислий стан, а сепарацію та видалення домішок проводять у цьому стані, при чому домішки видаляють у нижньому та верхньому напрямках.
Текст

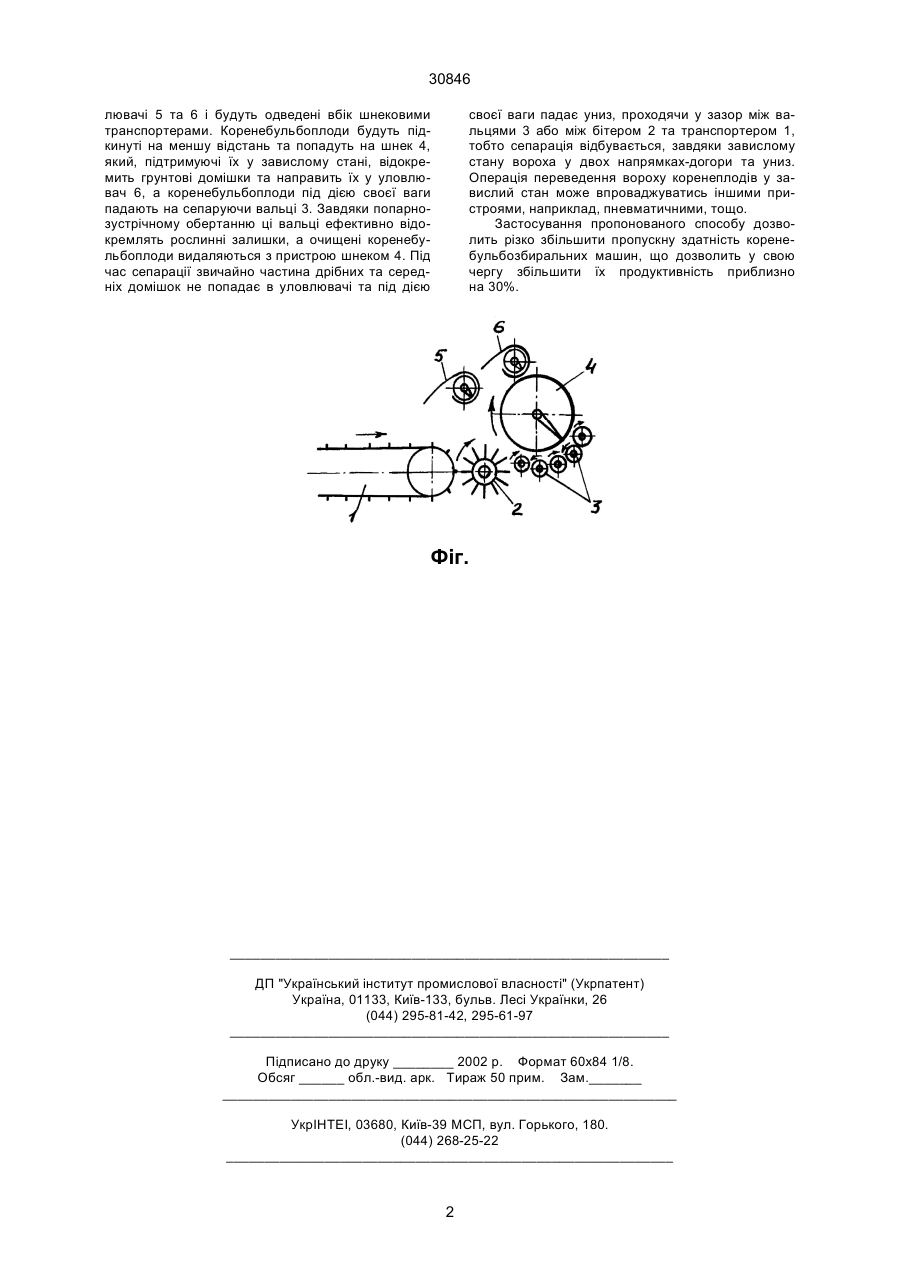

Спосіб сепарації коренебульбоплодів, що вміщує подавання вороху коренебульбоплодів на сепаруючі робочі органи, розосередження його по них, сепарацію та видалення домішок, який відрізняється тим, що після подавання вороху коренебульбоплодів його переводять у завислий стан, а сепарацію та видалення домішок проводять у цьому стані, при чому домішки видаляють у нижньому та верхньому напрямках. (19) (21) 98063010 (22) 10.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Булгаков Володимир Михайлович, Зиков Павло Юрійович, Войтюк Дмитро Григорович, Березовий Микола Георгійович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 30846 лювачі 5 та 6 і будуть одведені вбік шнековими транспортерами. Коренебульбоплоди будуть підкинуті на меншу відстань та попадуть на шнек 4, який, підтримуючі їх у завислому стані, відокремить грунтові домішки та направить їх у уловлювач 6, а коренебульбоплоди під дією своєї ваги падають на сепаруючи вальці 3. Завдяки попарнозустрічному обертанню ці вальці ефективно відокремлять рослинні залишки, а очищені коренебульбоплоди видаляються з пристрою шнеком 4. Під час сепарації звичайно частина дрібних та середніх домішок не попадає в уловлювачі та під дією своєї ваги падає униз, проходячи у зазор між вальцями 3 або між бітером 2 та транспортером 1, тобто сепарація відбувається, завдяки завислому стану вороха у двох напрямках-догори та униз. Операція переведення вороху коренеплодів у завислий стан може впроваджуватись іншими пристроями, наприклад, пневматичними, тощо. Застосування пропонованого способу дозволить різко збільшити пропускну здатність коренебульбозбиральних машин, що дозволить у свою чергу збільшити їх продуктивність приблизно на 30%. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to separate roots and tubers
Автори англійськоюBulhakov Volodymyr Mykhailovych, Zykov Pavlo Yuriiovych, Zykov Pavlo Yuriyovych, Voitiuk Dmytro Hryhorovych, Berezovyi Mykola Heorhiiovych
Назва патенту російськоюСпособ сепарации корнеклубнеплодов
Автори російськоюБулгаков Владимир Михайлович, Зыков Павел Юрьевич, Войтюк Дмитрий Григорьевич, Березовый Николай Георгиевич
МПК / Мітки
МПК: A01D 91/02
Мітки: коренебульбоплодів, сепарації, спосіб
Код посилання
<a href="https://ua.patents.su/2-30846-sposib-separaci-korenebulboplodiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб сепарації коренебульбоплодів</a>
Ківш для навантаження коренебульбоплодів
Номер патенту: 10778
Опубліковано: 25.12.1996
Автори: Дубина Валерій Іванович, Калашников Володимир Іванович, Присяжний Віктор Григорович, Солдатенко Микола Платонович
МПК: E02F 3/40
Мітки: ківш, навантаження, коренебульбоплодів
Формула / Реферат:
1. Ківш для навантаження коренебульбоплодів, що складається з бокових стінок, а також днища і задньої стінки у вигляді решітки з поворотних у вертикальних поздовжніх площинах і нерухомих стержнів, причому стержні виконані у вигляді єдиних елементів і розташовані із чергуванням поворотних стержнів відносно нерухомих, який відрізняється тим, що він обладнаний на всій довжині нерухомих стержнів змінними накладками, які розташовані в одній...
Пристрій для рідинної обробки коренебульбоплодів
Номер патенту: 5235
Опубліковано: 28.12.1994
Автори: Незбрицький Михайло Іванович, Васильєв Микола Іванович, Кремпович Богдан Михайлович, Будько Василь Силуянович, Сушко Іван Ількович
МПК: A01C 1/08
Мітки: пристрій, коренебульбоплодів, рідинної, обробки
Формула / Реферат:
Устройство для жидкостной обработки корнеклубнеплодов, содержащее приспособление для подачи клубней. распылитель препарата и элемент дополнительного перераспределения препарата по поверхности клубней, отличающееся тем, что элемент дополнительного перераспределения препарата по поверхности клубней выполнен в виде, по крайней мере, двух эластичных шторок с прорезями, смещенных друг относительно друга с перекрытием прорезей одной шторки...

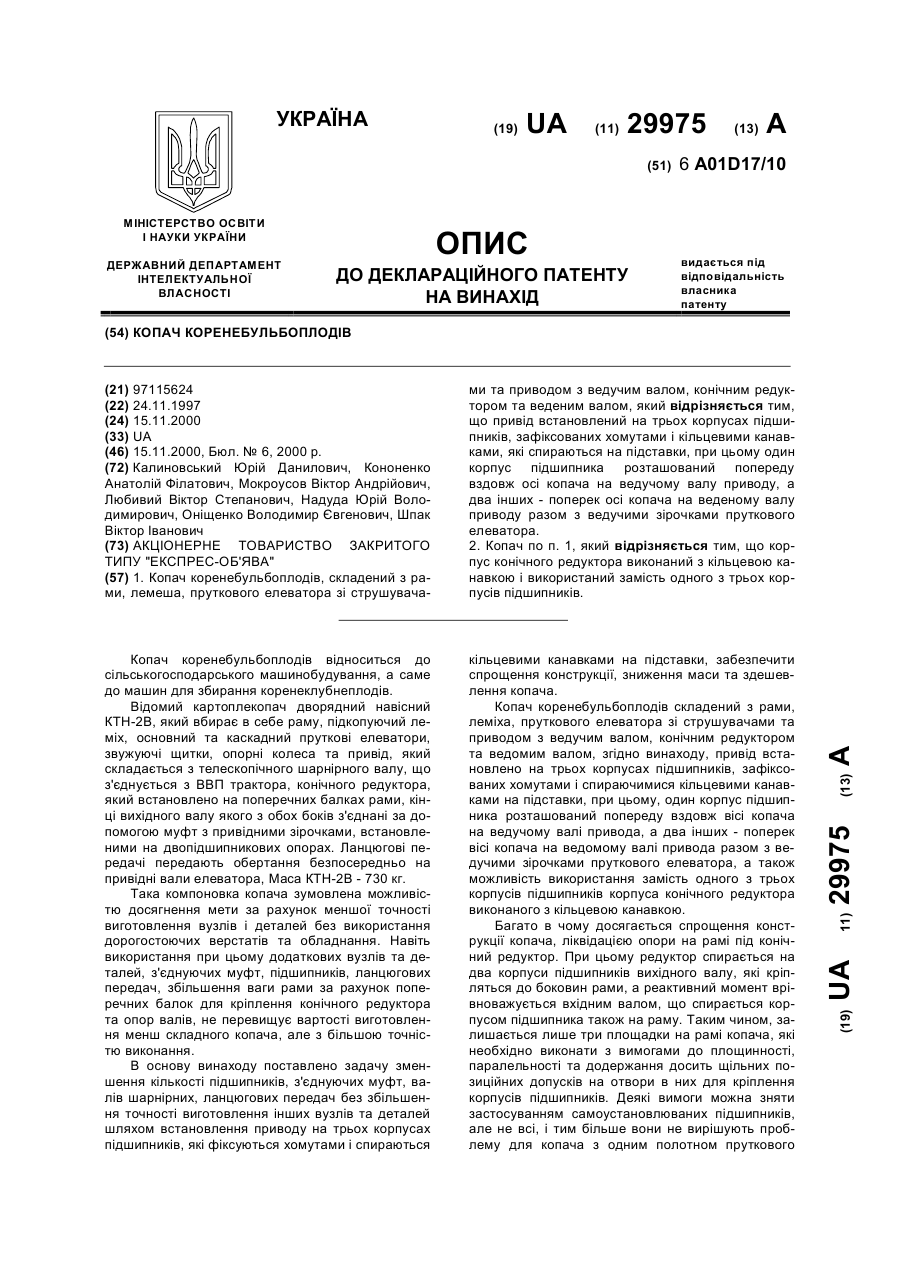

Копач коренебульбоплодів
