Ярусний плуг

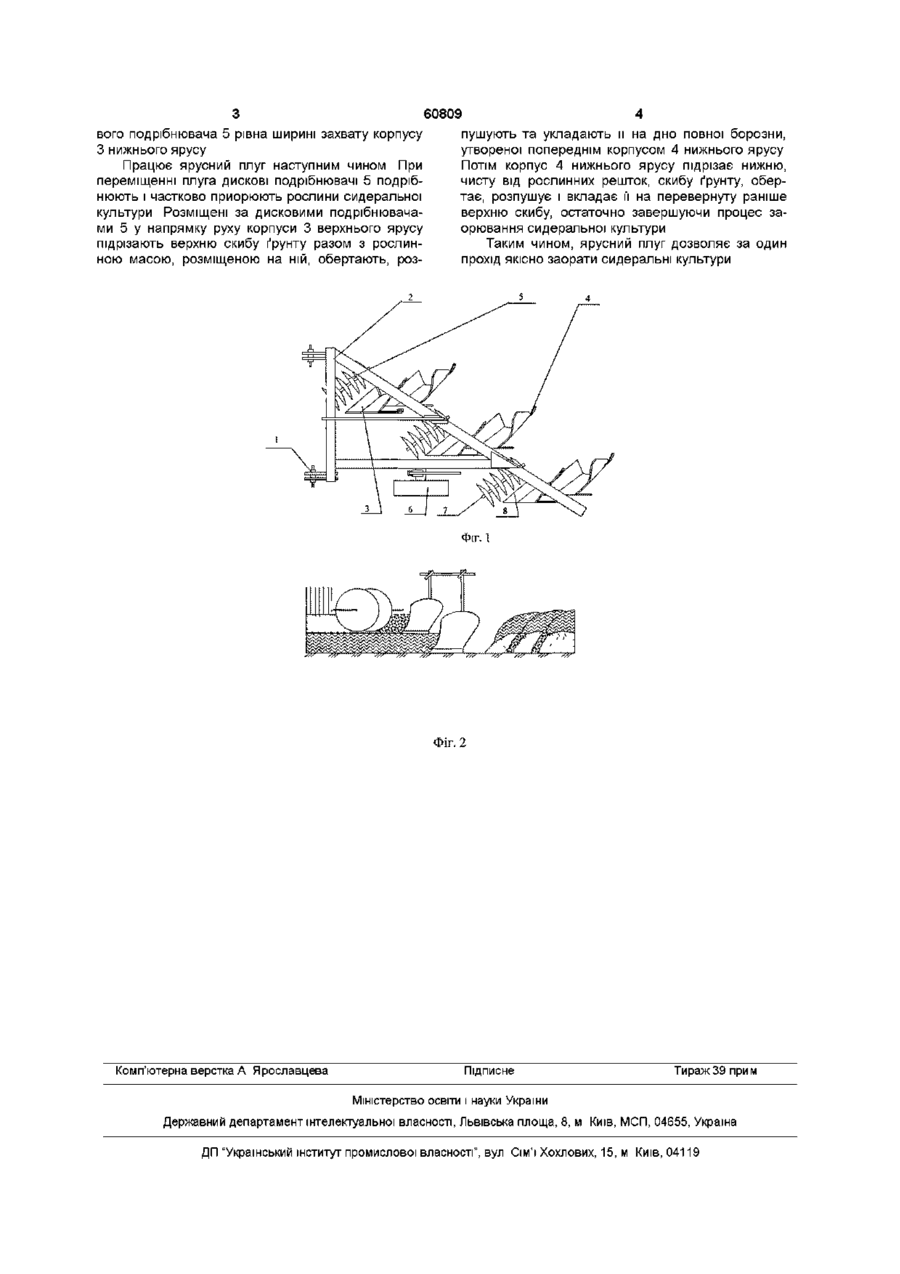

Ярусний плуг, що містить начіпний пристрій, раму з встановленими на ній корпусами верхнього і нижнього ярусів та опорним колесом, який відрізняється тим, що перед кожним корпусом верхнього ярусу встановлено дисковий подрібнювач, довжина проекції якого на перпендикулярну до напрямку руху площину дорівнює ширині захвату корпусу нижнього ярусу Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до ярусних плугів для заорювання сидератів ("зелених добрив") Відома конструкція ярусного плуга [Авторське свідоцтво №1165244 Ярусный плуг /Дубровин В А , Бабченко О П , Нагорный Н Н и др // Открытия Изобретения - 1985 - №25 - С З ] , яка включає начіпний пристрій, раму з встановленими на ній корпусами верхнього і нижнього ярусів та опорним колесом Недоліком даного ярусного плуга є відсутність робочих органів для підрізання кореневищ та стебел сидеральної культури, нерівномірність надходження грунтово-рослинної маси до корпусів плуга при заорюванні, що істотно знижує якість виконання та технологічну надійність роботи знаряддя В основу винаходу покладене завдання удосконалення конструкції ярусного плуга для заорювання сидеральних культур шляхом введення нових конструктивних елементів та обґрунтування раціональної ПОСЛІДОВНОСТІ взаємного розміщення робочих органів, що мають різні функції, а саме подрібнюючих дисків, корпусів верхнього та нижнього ярусів у їх комплексній взаємодії Завдання виконується завдяки тому, що в ярусному плузі, який містить начіпний пристрій, раму з встановленими на ній корпусами верхнього і нижнього ярусів та опорним колесом, згідно винаходу, перед кожним корпусом верхнього ярусу встановлено дисковий подрібнювач, довжина проекції якого на перпендикулярну до напрямку руху площину дорівнює ширині захвату корпусу нижнього ярусу Розміщення перед кожним корпусом верхнього ярусу дискового подрібнювача дозволяє об'єднати в єдиний технологічний процеси підрізання листостебельної маси сидератів, часткової їх заробки дисковими подрібнювачами, обертання скиби і повного загортання рослин корпусами верхнього і нижнього ярусів ярусного плуга, зменшивши КІЛЬКІСТЬ технологічних проходів полем та скасувавши розрив між технологічними операціями Встановлення дискового подрібнювача паралельно лемішу корпуса верхнього ярусу, таким чином, що довжина його проекції на площину, перпендикулярну до напрямку руху, дорівнює ширині захвату корпуса нижнього ярусу, дозволяє забезпечити рівномірну подачу подрібненої рослинно-грунтової маси на корпуси верхнього ярусу, підвищити якість роботи ярусного плуга Отже, запропоноване технічне рішення ярусного плуга з дисковими подрібнювачами дозволяє вирішити поставлене завдання, забезпечити якісне заорювання сидеральних культур за один прохід агрегату, усунути диференціацію за глибиною загортання сидератів, істотно підвищити якість виконання та технологічну надійність роботи знаряддя Суть винаходу пояснено графічно на фіг 1 ярусний плуг, вигляд зверху, на фіг 2 - ярусний плуг, технологічний процес роботи Ярусний плуг включає начіпний пристрій 1, раму 2 з встановленими на ній опорним колесом 6, корпусами верхнього 3 та нижнього 4 ярусів, у напрямку руху перед кожним корпусом 3 верхнього ярусу розміщено дисковий подрібнювач 5, вісь 7 якого встановлено паралельно до лемеша 8 корпуса 3 верхнього ярусу, а ширина захвату диско о 0 0 о (О вого подрібнювача 5 рівна ширині захвату корпусу З нижнього ярусу Працює ярусний плуг наступним чином При переміщенні плуга дискові подрібнювачі 5 подрібнюють і частково приорюють рослини сидеральної культури Розміщені за дисковими подрібнювачами 5 у напрямку руху корпуси 3 верхнього ярусу підрізають верхню скибу ґрунту разом з рослинною масою, розміщеною на ній, обертають, роз 60809 пушують та укладають и на дно повної борозни, утвореної попереднім корпусом 4 нижнього ярусу Потім корпус 4 нижнього ярусу підрізає нижню, чисту від рослинних решток, скибу ґрунту, обертає, розпушує і вкладає її на перевернуту раніше верхню скибу, остаточно завершуючи процес заорювання сидеральної культури Таким чином, ярусний плуг дозволяє за один прохід якісно заорати сидеральні культури Фіг. І Фіг. 2 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
