Плуг

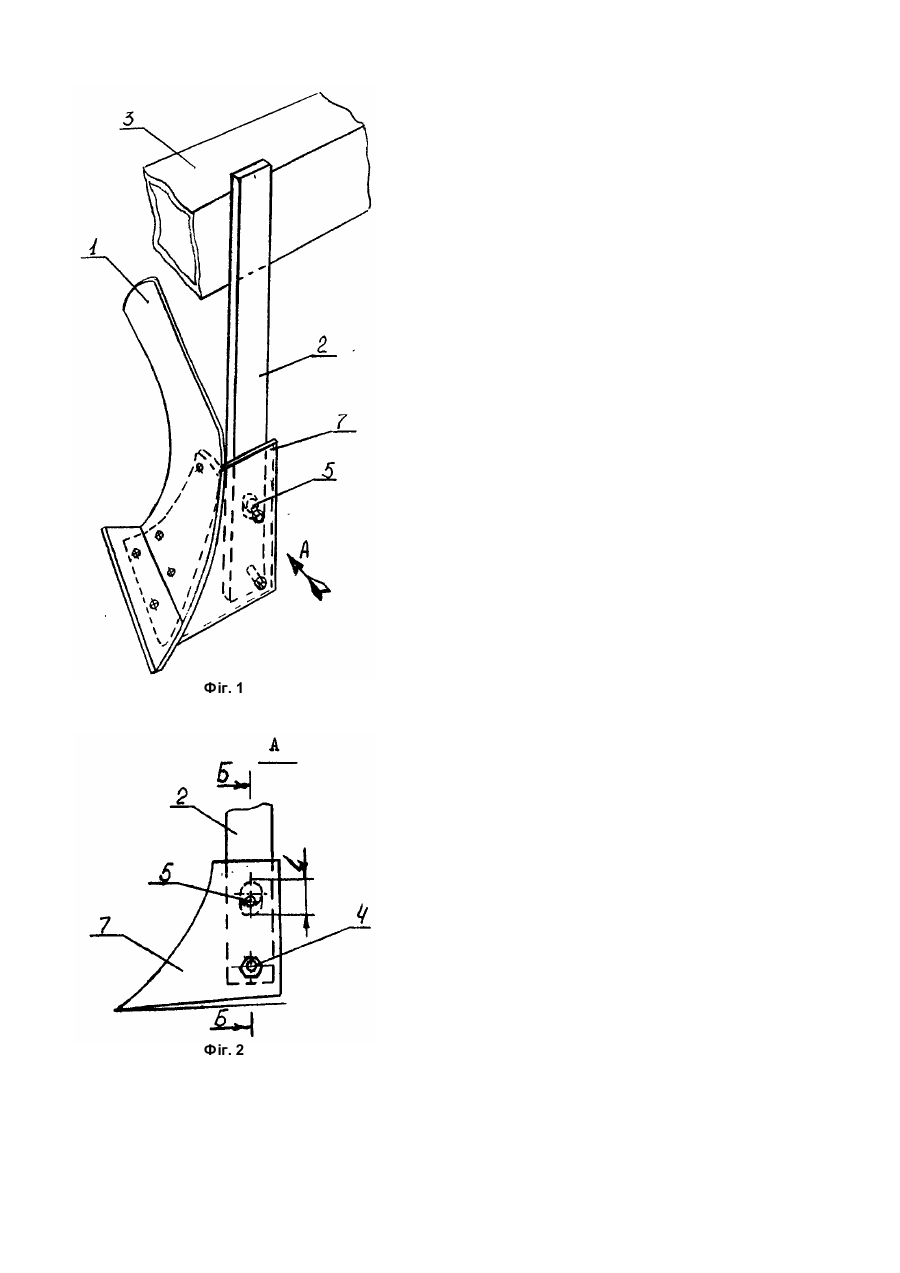

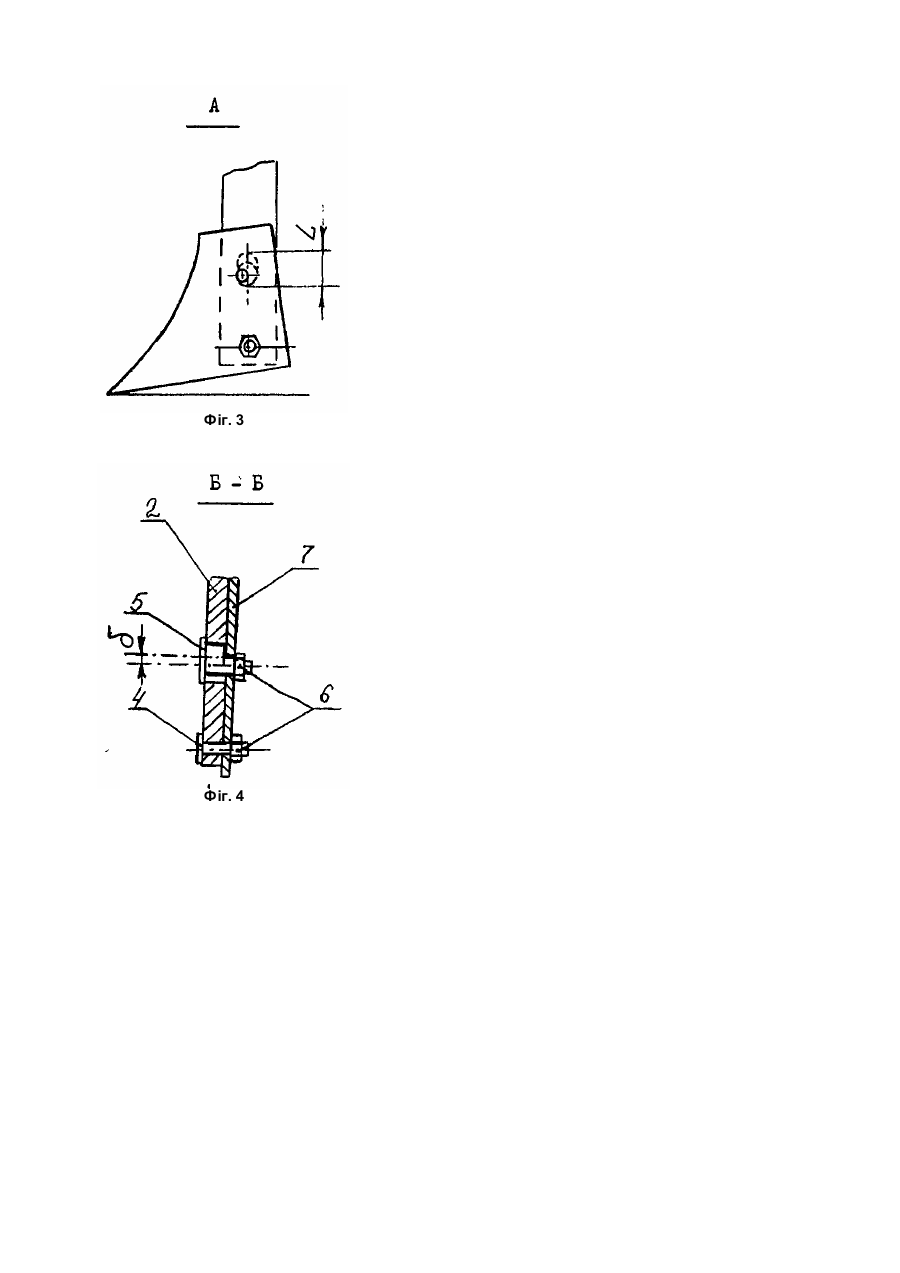

Винахід стосується сільськогосподарського машинобудування, зокрема плуга. Відомий плуг, який містить раму, стовбу та башмак плужного корпуса, прикріплений болтами до стовби з можливістю повороту на нижньому болті. На башмаці над нижнім болтом виконаний ширший за стовбу П-образний пристрій, у якому розташована зафіксована гвинтами стовба. Завдяки змінюванню довжини закручуваної частини гвинтів, можливо повертати башмак на нижньому болті, змінюючи тим самим його кутове положення відносно стовби. Це дозволяє мати завжди гарантоване заглиблення плуга (див. плуг фірми Lemken, проспект 1996p., копія додається). Дане рішення плуга вибране в якості прототипу. Прототип збігається з винаходом, що заявляється, у тому, що містить раму, стовбу та башмак плужного корпуса, прикріплений болтами до стовби з можливістю повороту на нижньому болті. Але у пристрої за прототипом фіксація башмака на стовбі за допомогою гвинтів ускладнюю регулювання заглиблення плуга, бо потребує, спочатку відкручування одного гвинта, потім закручування другого, доти він не зафіксує стовбу у новому положенні. Крім того: - завдяки досі великим циклічним навантаженням на гвинти, вони потребують періодичного підтягування та виконання з дуже міцного матеріалу; - у прототипа фіксація гвинтами башмака відносно стовби виконана тільки в однієї площині, тоді як до другої площини стовби башмак треба притискувати додатково. В основу винаходу поставлена задача на плузі шляхом іншого виконання з'єднання башмака зі стовбою спростити регулювання заглиблення плуга, підвищити міцність та надійність цього з'єднання. Поставлене завдання вирішена у плузі, який містить раму, стовбу та башмак плужного корпуса, прикріпленого болтами до стовби з можливістю повороту на нижньому болті, тим, що на відмінність від прототипу, на стовбі виконаний паз, крізь який проходить верхній болт, який має вигляд ексцентрика. Новизна винаходу полягав в тому, що у плузі завдяки ексцентричності верхнього болта можливо повертати башмак тільки одним поворотом цього болта без зайвих інших рухів; при затяжці різьби на болті він одночасно надійно притискує башмак до стовби. Крім того, повертаючи башмак навантаження сприймаються циліндричною поверхнею ексцентрика, а не кінцями гвинтів, як у прототипа. Перераховані ознаки, які відрізняють заявлене рішення від прототипу, відсутні у відомих аналогічних конструкціях. Технічний результат, який отримано від перерахованих ознак, складається у спрощенні регулювання заглиблення плуга, підвищенні міцності та надійності з'єднання башмака плужного корпуса зі стовбою. На креслені зображена схема плуга, фіг.1 - загальний вигляд; фіг.2 - вигляд по стрілці A; фіг.3 - вигляд по стрілці А після повороту ексцентрика на 90°; фіг.4 - переріз Б-Б. Плужний корпус 1 за допомогою стовби 2 встановлений на балці 3 плуга. До стовби 2 нижнім болтом 4, верхнім болтом 5 з ексцентриситетом "d" та гайками 6 прикріплений башмак 7. Верхній болт 5 проходить через паз "L" у стовбі 2. Плуг виконує традиційний процес оранки. Регулювання заглиблення плуга виконується таким чином: відпускаються гайки 6 у пазу "L" стовби 2, повертається верхній болт 5. Завдяки ексцентриситету "d" верхнього болта 5 башмак 7 повертається на нижньому болті 4 відносно стовби 2. При цьому верхній болт 5 переміщується вздовж паза "L". Після того, як відрегульовано заглиблення плуга, затягуються гайки 6, надійно притискуючи башмак 7 до стовби 2. Одночасно циліндрична поверхня ексцентрика, яка міститься у пазу "L" стовби, сприймає повертаючи башмак 7 навантаження. Завдяки вказаним особистостям, запропоноване конструктивне рішення плуга відрізняється від прототипу спрощеним регулюванням заглиблення плуга та підвищеною міцністю, надійністю. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4
