Навісний подрібнювач соломи до зернозбирального комбайна
Формула / Реферат
Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий апарат, який має подрібнюючий барабан з протирізом, поперечний шнек для відводу соломистої маси, поміщений у кожух з отвором, і вентилятор з пневмотрубопроводом, який відрізняється тим, що подрібнюючий барабан і вентилятор виконані на одному валу, причому вентилятор оснащений всмоктувальним патрубком, отвір якого підведений збоку, до зони кінцевої частини торця поперечного шнека полови.
Текст

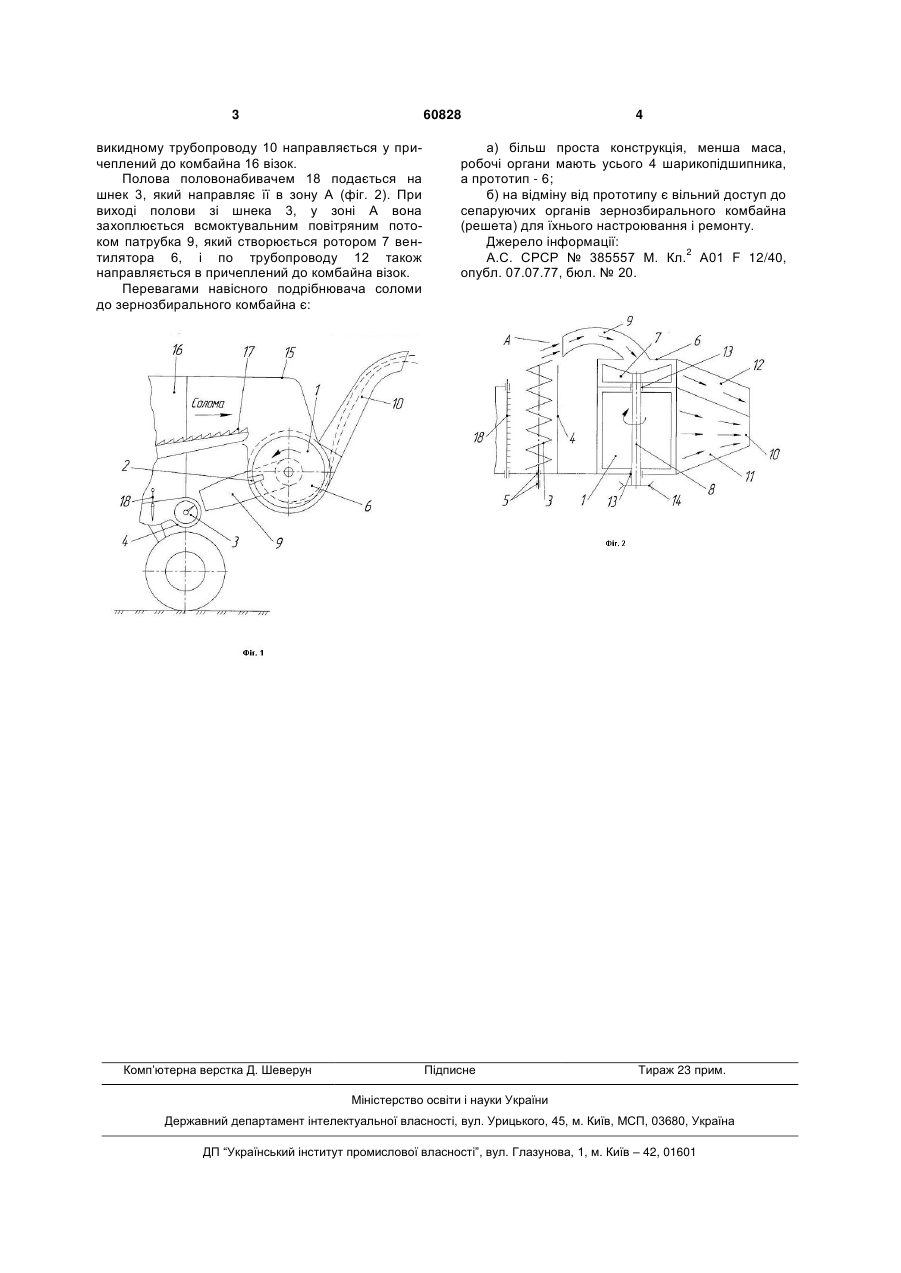

Навісний подрібнювач соломи до зернозбирального комбайна, що містить подрібнюючий апарат, який має подрібнюючий барабан з протирізом, 3 60828 викидному трубопроводу 10 направляється у причеплений до комбайна 16 візок. Полова половонабивачем 18 подається на шнек 3, який направляє її в зону А (фіг. 2). При виході полови зі шнека 3, у зоні А вона захоплюється всмоктувальним повітряним потоком патрубка 9, який створюється ротором 7 вентилятора 6, і по трубопроводу 12 також направляється в причеплений до комбайна візок. Перевагами навісного подрібнювача соломи до зернозбирального комбайна є: Комп’ютерна верстка Д. Шеверун 4 а) більш проста конструкція, менша маса, робочі органи мають усього 4 шарикопідшипника, а прототип - 6; б) на відміну від прототипу є вільний доступ до сепаруючих органів зернозбирального комбайна (решета) для їхнього настроювання і ремонту. Джерело інформації: 2 А.С. СРСР № 385557 М. Кл. А01 F 12/40, опубл. 07.07.77, бюл. № 20. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounted straw shredder to grain combined harvester
Автори англійськоюSHAPOVALOV VIKTOR IVANOVYCH
Назва патенту російськоюНавесной измельчитель соломы к зерноуборочному комбайну
Автори російськоюШАПОВАЛОВ ВИКТОР ИВАНОВИЧ
МПК / Мітки
МПК: A01F 12/40
Мітки: подрібнювач, навісний, зернозбирального, соломи, комбайна
