Сепаруючий скребковий транспортер коренеплодів

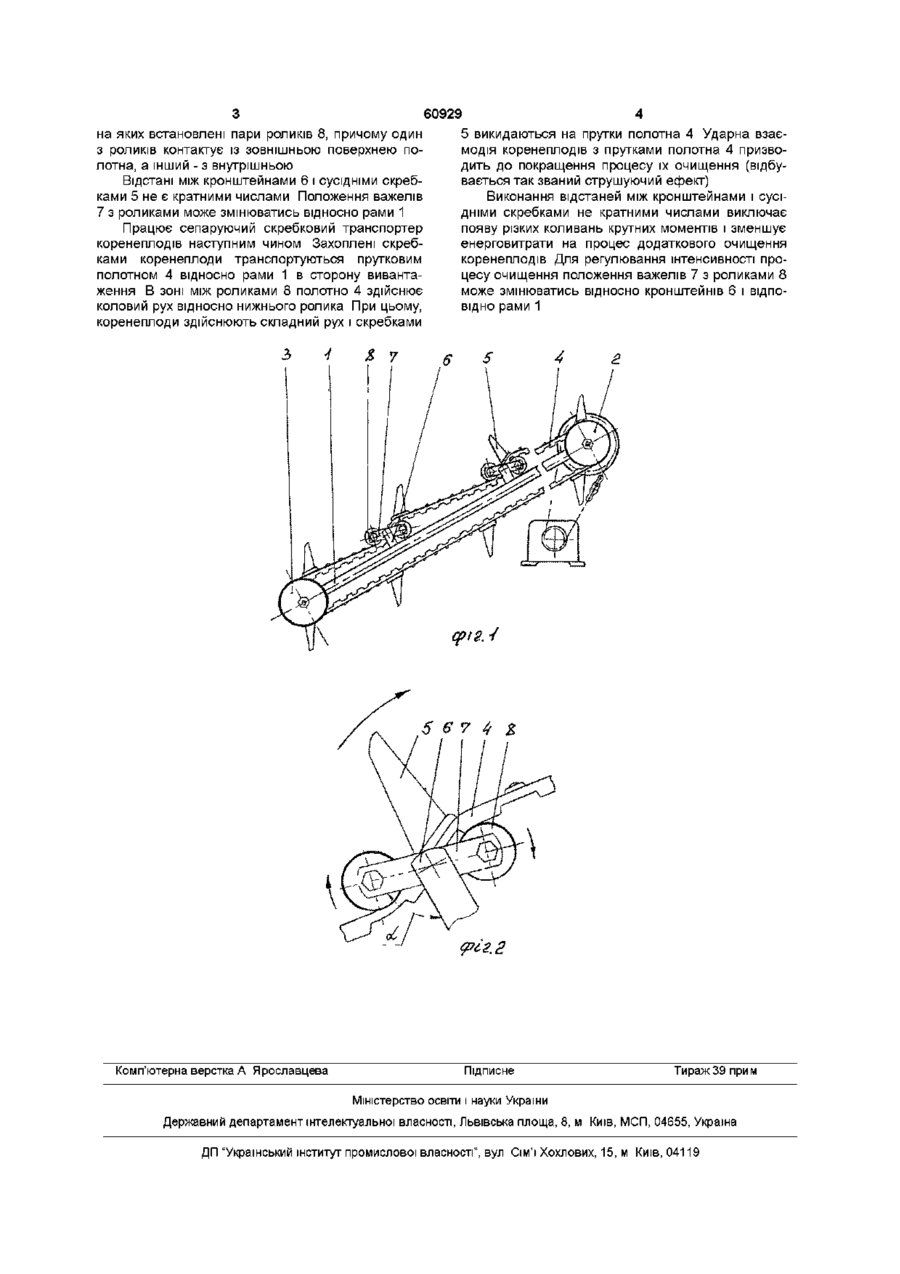

1 Сепаруючий скребковий транспортер коренеплодів, що містить раму, на якій установлені ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, який відрізняється тим, що по боках полот на на кронштейнах закріплені важелі, на яких установлені пари роликів, причому один із роликів контактує із зовнішньою поверхнею полотна, а інший - із внутрішньою 2 Сепаруючий скребковий транспортер коренеплодів за п 1, який відрізняється тим, що відстані між кронштейнами і сусідніми скребками не є кратними числами 3 Сепаруючий скребковий транспортер коренеплодів за п 1, який відрізняється тим, що положення важелів з роликами може змінюватись відносно рами Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований в коренезбиральних машинах для одночасної сепарації і транспортування коренеплодів Відомий транспортуючий пристрій коренезбиральної машини (А С СРСР №1595374, МПК 7 A01D27/04, Бюл №36, 1990р), що містить ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими з певним кроком скребками Аналог Недоліком такого пристрою є пасивне транспортування коренеплодів без їх активного доочищення від ґрунту та рослинних залишків Також відомий сепаруючий скребковий транспортер коренеплодів (патент України №35387А, МПК 7 A01D27/04, Бюл №2, 2001 р), що містить раму, на якій встановлені ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, причому на привідному валу ведучого барабана розташований високоенергомісткий пристрій, а до неробочої сторони полотна закріплені зачепи, які взаємодіють з пружним елементом Прототип Недоліком такого сепаруючого скребкового транспортера є те, що для забезпечення процесу сепарації необхідно періодично гальмувати все скребкове полотно, для надання йому повздовжніх коливних рухів, що пов'язано із значними енерговитратами і підвищеними вібраціями на машину В основу винаходу покладена задача вдоско налення сепаруючого скребкового транспортера коренеплодів, в якому встановленням пари роликів, один з яких контактує із зовнішньою поверхнею полотна, а інший - з внутрішньою забезпечується миттєве провертання скребків і викидання коренеплодів на прутки полотна і за рахунок цього досягається додаткове доочищення коренеплодів від ударних взаємодій з прутками полотна Поставлена задача досягається за рахунок того, що в сепаруючому скребковому транспортері, що містить раму, на якій встановлені ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, згідно винаходу вводиться те, що по боках полотна на кронштейнах закріплені важелі, на яких встановлені пари роликів, причому один з роликів контактує із зовнішньою поверхнею полотна, а інший - з внутрішньою, а відстані між кронштейнами і сусідніми скребками не є кратними числами, причому положення важелів з роликами може змінюватись відносно рами Загальний вигляд сепаруючого скребкового транспортера коренеплодів зображено на ф і г 1 , фіг 2 - збільшене зображення контакту полотна з роликами Сепаруючий скребковий транспортер містить раму 1, на якій встановлені ведучий 2 і ведений З барабани, на яких розташоване пруткове полотно 4 із закріпленими на ньому скребками 5 По боках полотна 4 на кронштейнах 6 закріплені важелі 7, о (О 60929 на яких встановлені пари роликів 8, причому один 5 викидаються на прутки полотна 4 Ударна взаєз роликів контактує із зовнішньою поверхнею помодія коренеплодів з прутками полотна 4 призволотна, а інший - з внутрішньою дить до покращення процесу їх очищення (відбувається так званий струшуючий ефект) Відстані між кронштейнами 6 і сусідніми скребками 5 не є кратними числами Положення важелів Виконання відстаней між кронштейнами і сусі7 з роликами може змінюватись відносно рами 1 дніми скребками не кратними числами виключає появу різких коливань крутних моментів і зменшує Працює сепаруючий скребковий транспортер енерговитрати на процес додаткового очищення коренеплодів наступним чином Захоплені скребкоренеплодів Для регулювання інтенсивності проками коренеплоди транспортуються прутковим цесу очищення положення важелів 7 з роликами 8 полотном 4 відносно рами 1 в сторону вивантаможе змінюватись відносно кронштейнів 6 і ВІДПОження В зоні між роликами 8 полотно 4 здійснює ВІДНО рами 1 коловий рух відносно нижнього ролика При цьому, коренеплоди здійснюють складний рух і скребками б 6 7 4 S Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
