Вивантажувальний транспортер до машин для збирання та навантажування коренеплодів

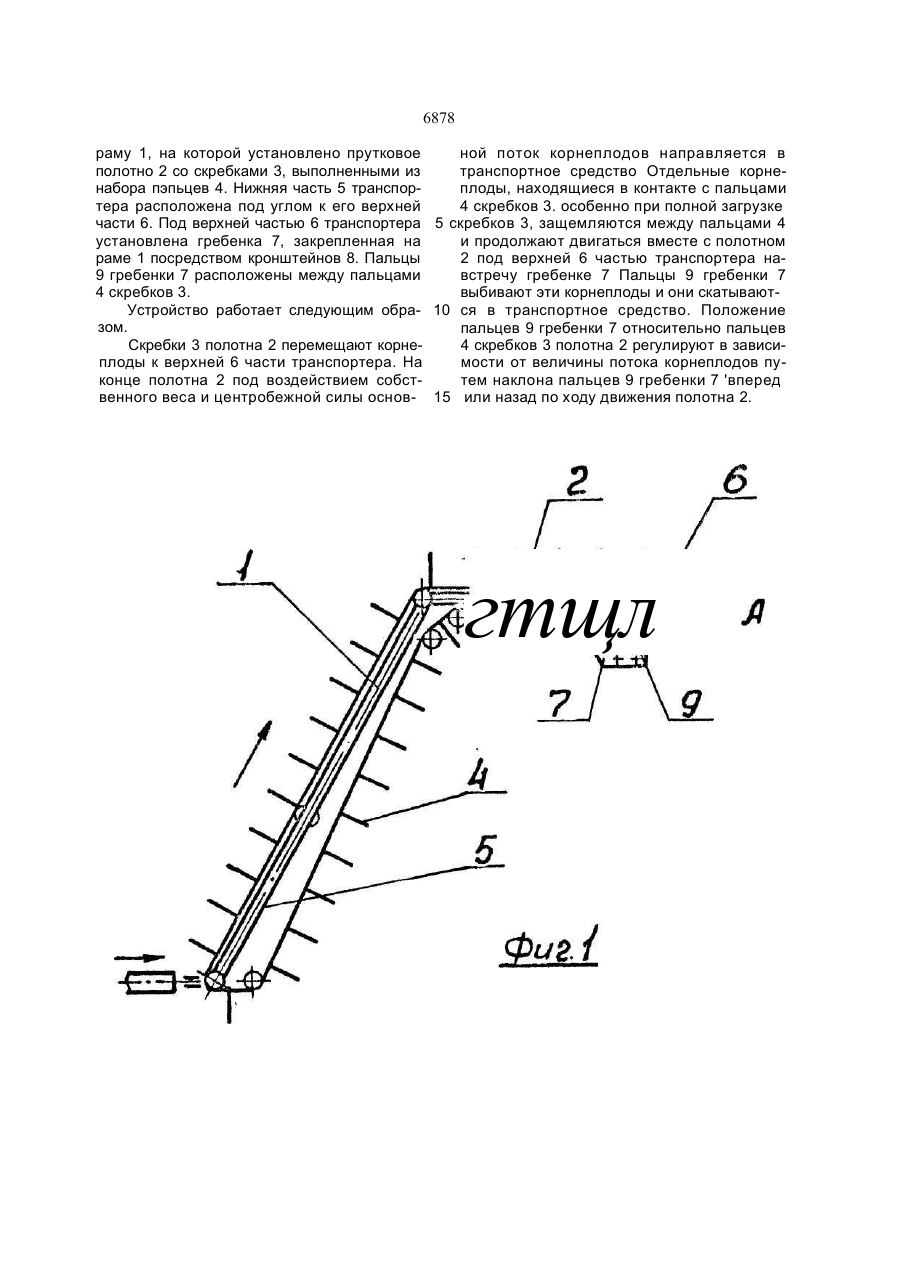

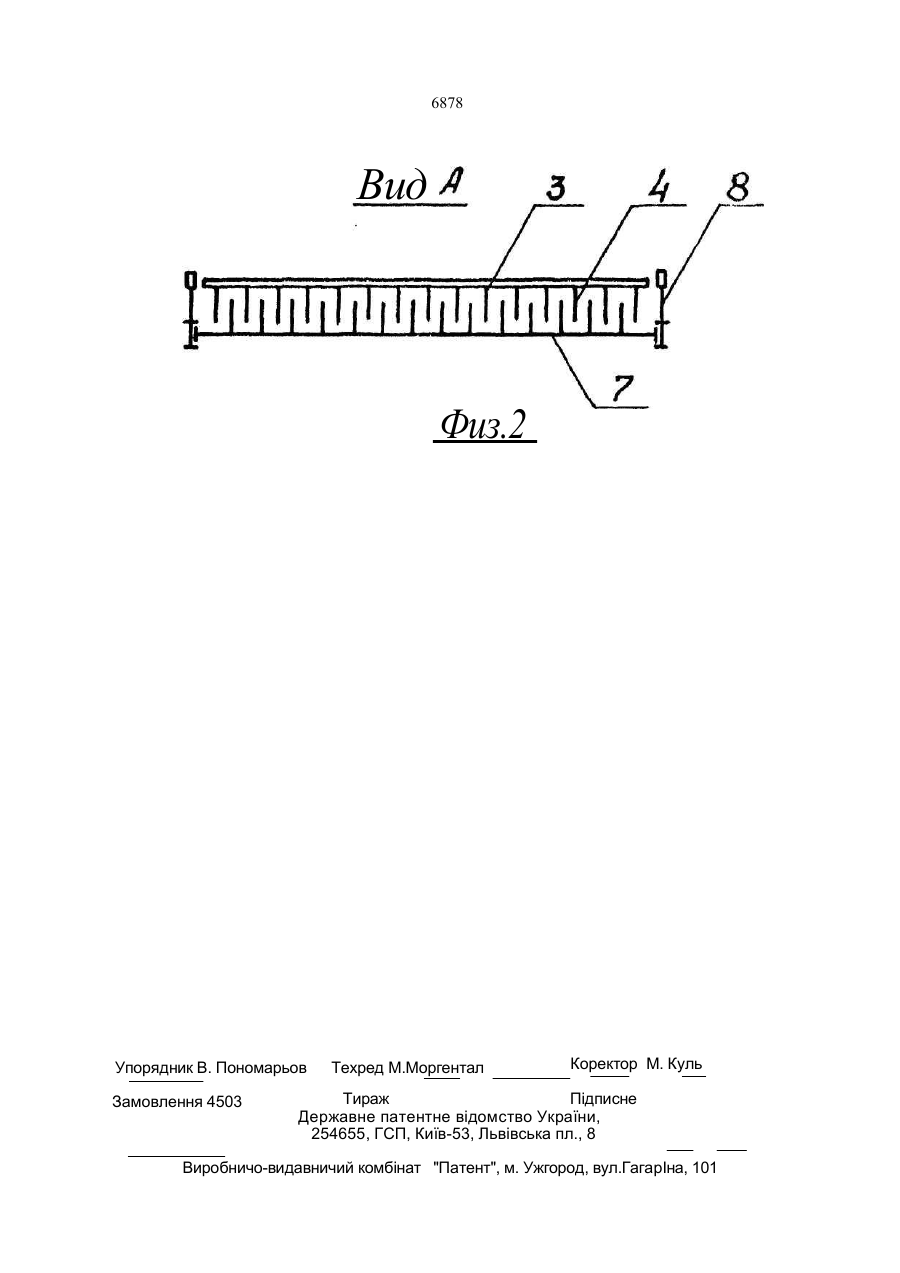

Выгрузной транспортер к машинам для уборки и погрузки корнеплодов, содержащий бесконечное прутковое полотно со скребками, выполненными из набора пальцев, о т л и ч а ю щ и й с я тем, что он снабжен установленной под верхней частью транспортера гребенкой, пальцы которой расположены между пальцами скребков. С > Изобретение относится к области сельскохозяйственного машиностроения, в частности, к выгрузным транспортерам, используемым в машинах для уборки и по* грузки корнеплодов в транспортные средства. Известен выгрузной транспортер К машинам для уборки и погрузки корнеплодов, содержащий бесконечное прутковое полотно со скребками, выполненными из работа пальцев. Недостатком известного устройства является отсутствие возможности съема отдельных корнеплодов, которые в процессе подъема защемляются между пальцами скребков. В результате при сходе основного потока корнеплодов с транспортера защемленные корнеплоды удерживаются пальцами скребков и не попадают в транспортное средство, что приводит к их потерям. В основу изобретения поставлена задача такого усовершенствования выгрузного транспортера к машинам для уборки и погрузки корнеплодов, которое обеспечило бы исключение потерь корнеплодов при выгрузке в транспортное средство. Поставленная задача решается тем, что выгрузной транспортер к машинам для уборки и погрузки корнеплодов, содержащий бесконечное прутковое полотно со скребками, выполненными из набора пальцев, согласно изобретению, снабжен установленной под верхней частью транспортера гребенкой, пальцы которой расположены между пальцами скребков. Отдельные корнеплоды, защемленные между пальцами скребков и движущиеся вместе с ними, выбиваются пальцами гребенки из скребков и скатываются в транспортное средство, благодаря чему исключаются потери корнеплодов при их сходе с транспортера в транспортное средство. На фиг. 1 изображен выгрузкой транспортер к машинам для уборки и погрузки корнеплодов, вид сбоку; на фиг. 2 - вид А фиг 1. Выгрузной транспортер к машинам для уборки и погрузки корнеплодов содержит о 00 00 о 6878 раму 1, на которой установлено прутковое ной поток корнеплодов направляется в полотно 2 со скребками 3, выполненными из транспортное средство Отдельные корненабора пэпьцев 4. Нижняя часть 5 транспорплоды, находящиеся в контакте с пальцами тера расположена под углом к его верхней 4 скребков 3. особенно при полной загрузке части 6. Под верхней частью 6 транспортера 5 скребков 3, защемляются между пальцами 4 установлена гребенка 7, закрепленная на и продолжают двигаться вместе с полотном раме 1 посредством кронштейнов 8. Пальцы 2 под верхней 6 частью транспортера на9 гребенки 7 расположены между пальцами встречу гребенке 7 Пальцы 9 гребенки 7 4 скребков 3. выбивают эти корнеплоды и они скатываютУстройство работает следующим обра- 10 ся в транспортное средство. Положение зом. пальцев 9 гребенки 7 относительно пальцев Скребки 3 полотна 2 перемещают корне4 скребков 3 полотна 2 регулируют в зависиплоды к верхней 6 части транспортера. На мости от величины потока корнеплодов пуконце полотна 2 под воздействием собсттем наклона пальцев 9 гребенки 7 'вперед венного веса и центробежной силы основ- 15 или назад по ходу движения полотна 2. гтщл 6878 Вид Физ.2 Упорядник В. Пономарьов Замовлення 4503 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
