Пневматична зброя

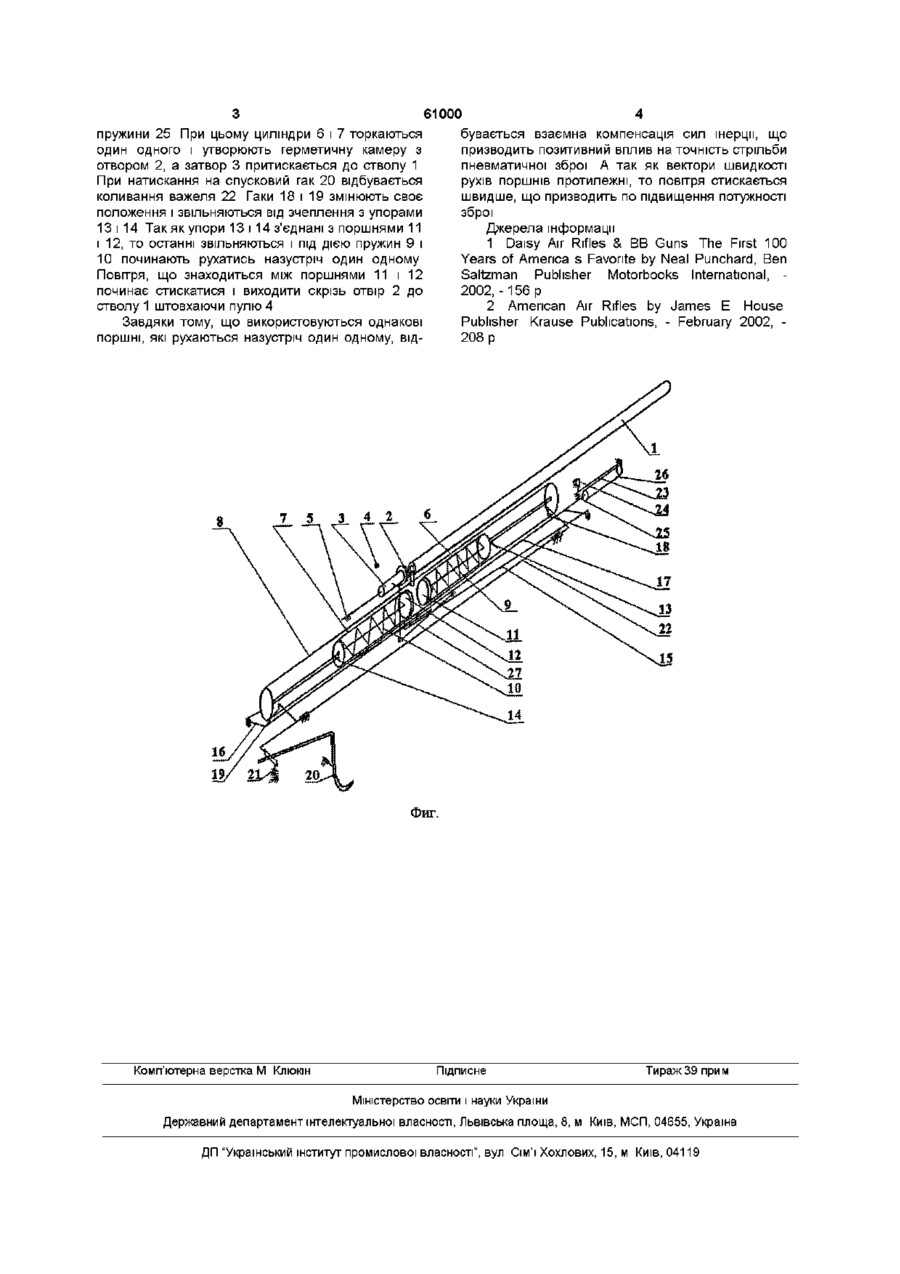

Пневматична зброя, яка складається з нарізного ствола, поршня, циліндра, пружини, механіз му утримання стиснутої пружини з поршнем у робочому стані та важеля для її стискання, яка відрізняється тим, що використовуються два однакових поршні, розташованих на різних кінцях камери, які штовхаються попередньо стиснутими за допомогою одного важеля пружинами назустріч один одному, а повітря виходить через отвір, розташований усередині камери Винахід відноситься до оборонної промисловості, а саме до пневматичної зброї Відомо пневматичну гвинтівку Gamo 440/880S фірми "Gamo", [2] яка оснащена нарізним стволом та механізмом створення стиснутого повітря, який складається з поршня, циліндра, пружини, механізму утримання стиснутої пружини з поршнем у робочому стані з ВІДПОВІДНИМИ важелями та спусковим гаком В якості важеля для стискання пружини у робоче положення використовується ствол гвинтівки, що може обертатися на шарніру і оснащений додатковими важелями Недоліком гвинтівки є віддача, яка обумовлена рухом поршня і ударом його о край циліндру та великі габаритні розміри Найбільш близьким за технічною суттю є пневматична гвинтівка Diana 54 фірми "Dmamit Nobel/RWS", [2], яка складається з нарізного ствола, поршня, циліндра, пружини, механізму утримання стиснутої пружини з поршнем у робочому стані та важеля для її стискання Недоліком гвинтівки є те, що при русі поршень у камері, де стискується повітря, інерційно змішує гвинтівку, що призводить до зміщення положення всієї гвинтівки в просторі і ВІДПОВІДНО до зниження точності стрільби, а також потужність гвинтівки залежить від швидкодії пружини В основу винаходу поставлене завдання розробки пневматичної зброї, в якої буде вища потужність та менший інерційний вплив на точність стрільби Поставлене завдання вирішується тим, що використовуються два однакових поршня розташованих на різних кінцях камери, які штовхаються попередньо стиснутими, за допомогою одного ва желя, пружинами на зустріч один одному, а повітря виходить через отвір розташований у середині камери Пневматична зброя показана на фіг Зброя складається з нарізного ствола 1 з отвором 2, затвора 3, пулі 4, направляючої 5, циліндрів 6 і 7, корпусу 8, пружин 9 і 10, поршнів 11 і 12, упори 13 і 14, важелів 15 і 16, головного важеля 17, гаків 18 і 19, спускового гака 20, пружини гака 21, важеля гаків 22, фіксатор 23, паз 24, пружина фіксатора 25, ручка 26, важеля затвору 27 Зброя працює таким чином Поршні 11 і 12, розводяться у сторони циліндрами 6 і 7, які розташовані у корпусі 8, за допомогою шарнірно закріплених до циліндрів важелів 15 і 16, що з'єднані з головним важелем 17 Для цього використовується мускульна сила людини, яка тримає однією рукою за корпус 8 іншою за ручку 26, що розташована на головному важелі і рухає їх один від одного При цьому стискаються пружини 9 і 10 і затвор З, рухаючись по направляючий 5, відкриває доступ до казенної частини ствола 1, куди можна покласти пулю 4 Через отвір 2 повітря проникає у простір між поршнями 11 і 12 Коли циліндри та поршні досягнуть крайнього положення, то гаки 18 і 19, які розташовані на важелі 22, зачіплюються за упори 13 і 14, фіксуючі при цьому положення поршнів 11 і 12 Положення важеля 22 фіксується пружиною 21 При русі ручки 26 назустріч корпусу 8 через головний важіль 17 відбувається передача руху на циліндри 6 і 7 і вони рухаються назустріч один одному При досягненні положення важеля 17 положення під стволом 1, то відбувається фіксацій його положення за допомогою фіксатора 25, який заходить у паз 24 і утримується там за допомогою О о о (О 61000 пружини 25 При цьому циліндри 6 і 7 торкаються один одного і утворюють герметичну камеру з отвором 2, а затвор 3 притискається до стволу 1 При натискання на спусковий гак 20 відбувається коливання важеля 22 Гаки 18 і 19 змінюють своє положення і звільняються від зчеплення з упорами 13 і 14 Так як упори 13 і 14 з'єднані з поршнями 11 і 12, то останні звільняються і під дією пружин 9 і 10 починають рухатись назустріч один одному Повітря, що знаходиться між поршнями 11 і 12 починає стискатися і виходити скрізь отвір 2 до стволу 1 штовхаючи пулю 4 Завдяки тому, що використовуються однакові поршні, які рухаються назустріч один одному, від бувається взаємна компенсація сил інерції, що призводить позитивний вплив на точність стрільби пневматичної зброї А так як вектори швидкості рухів поршнів протилежні, то повітря стискається швидше, що призводить по підвищення потужності зброї Джерела інформації 1 Daisy Air Rifles & ВВ Guns The First 100 Years of America s Favorite by Neal Punchard, Ben Saltzman Publisher Motorbooks International, 2002, - 1 5 6 p 2 American Air Rifles by James E House Publisher Krause Publications, - February 2002, 208 p Фиг. Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
