Вогнепальна зброя

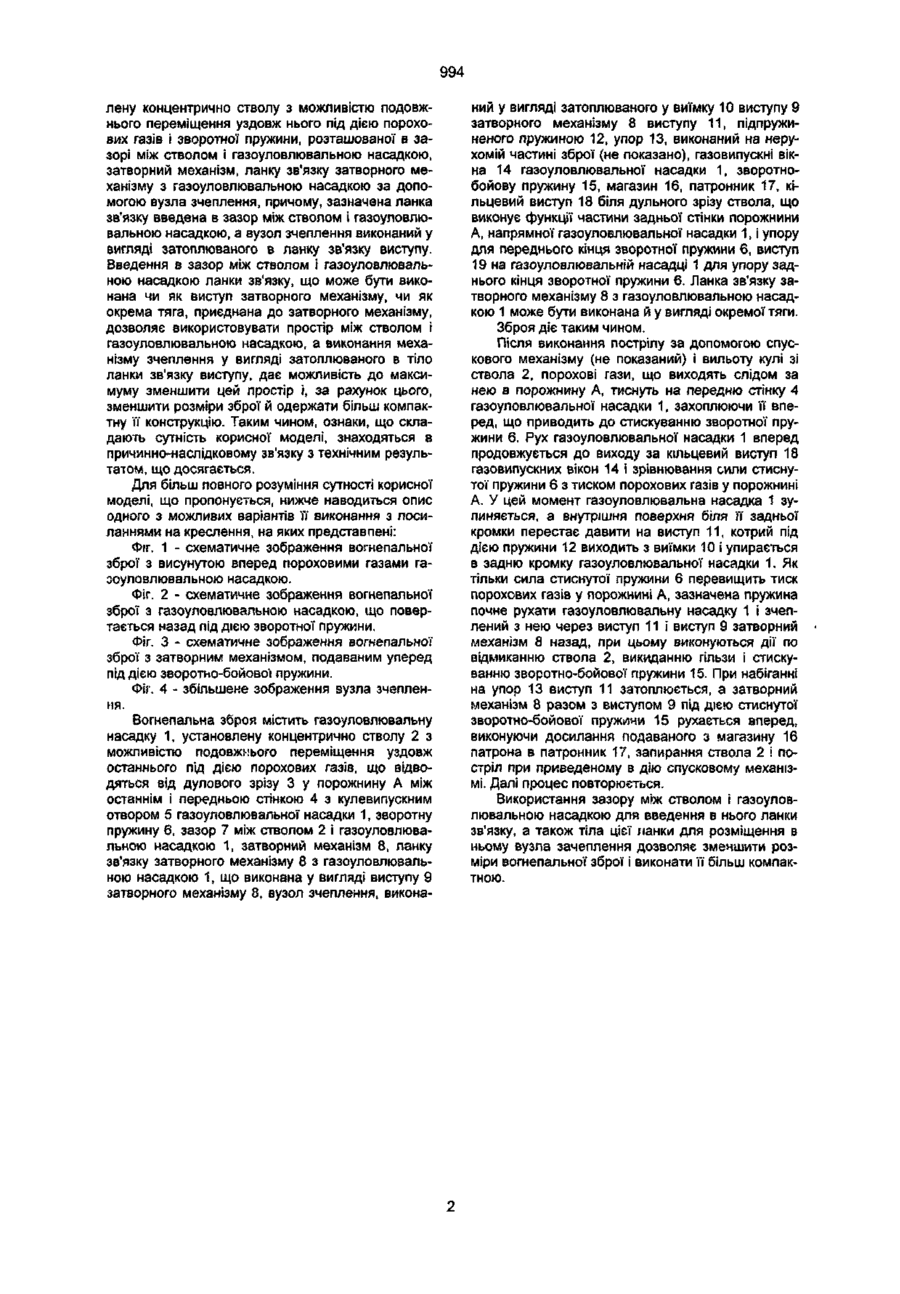

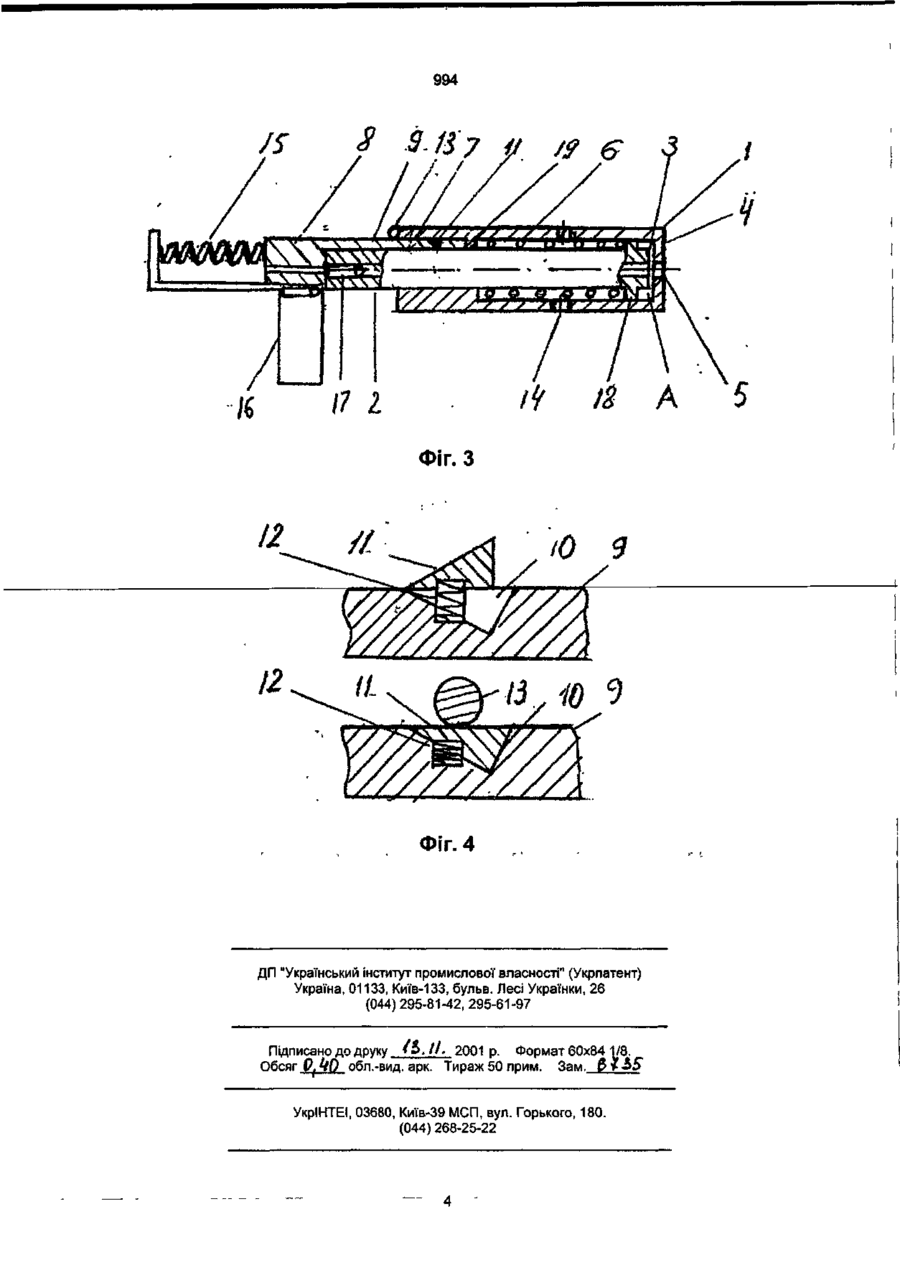

Вогнепальна зброя, що містить газоуловлювальну насадку, установлену концентрично стволу з можливістю подовжнього переміщення уздовж Корисна модель відноситься до машинобудування, більш конкретно - до вогнепальної зброї, яка перезаряджається тиском порохових газів, що уловлюються біля дульного зрізу ствола, і може знайти застосування в збройній техніці, зокрема, у зразках автоматичної зброї. Відома вогнепальна зброя (патент СРСР № 9441, НКВ 72h4/03, пріоритет від 24.08.1901 p.), що містить, як загальні ознаки, газоуловлювальну насадку, установлену концентрично стволу з можливістю подовжнього переміщення уздовж нього під дією порохових газів і зворотної пружини, затворний механізм, ланку зв'язку затворного механізму з газоуловлювальною насадкою. У прийнятому за аналог пристрої, між затворним механізмом і газоуловлювальним надульником знаходиться кілька ланок зв'язку у вигляді тяги, штанги, пружини між ними, розташованими в каналі, просвердленому в ложі паралельно осі ствола, двоплечого важеля, Наявність декількох елементів зв'язку і каналу в ложі для їх розташування, збільшує розміри зброї, ускладнює її виготовлення і поводження з нею. Як прототип прийнята вогнепальна зброя (патент Німеччини № 428126, НКВ 72И4/03, пріоритет від 17.11.1923 p.), що містить, як загальні ознаки, газоуловлювальну насадку, установлену концентрично стволу з можливістю поздовжнього переміщення уздовж нього під дією порохових газів і зворотної пружини, розташованої в зазорі між стволом і газоуловлювальною насадкою, затворний механізм, ланку зв'язку затворного механізму з газоуловлювальною насадкою за допомогою вузла зчеплення. У прийнятому за прототип пристрої газоуловлювальна гільза виконана з приливом, у якому за нього під дією порохових газів і пружини, розташованої в зазорі між стволом і газоуловлювальною насадкою, затворний механізм, ланку зв'язку затворного механізму з газоуловлювальною насадкою за допомогою вузла зчеплення, яка відрізняється тим, що зазначена ланка зв'язку введена в зазор між стволом і газоуловлювальною насадкою, а вузол зчеплення виконаний у вигляді затоплюваного в ланку зв'язку виступу. кріплена одним своїм кінцем пружна пластинка з виступом, який не доходить до її вільного кінця, що входить при зачепленні у проріз на передньому кінці розташованої зверху ствола ланки зв'язку затворного механізму з газоуловлювальною гільзою. При набіганні вільного кінця пластинки на прикріплений до ствольної коробки упор, виступ пластинки виходить із прорізу ланки зв'язку, і вона розчіплюється з газоуловлювальною гільзою. Наявність приливу на газоуловлювальній гільзі з пружною пластинкою, що вимагає певного простору для свого переміщення, збільшує розміри зброї, це ускладнює поводження з нею. В основу корисної моделі поставлена задача удосконалення вогнепальної зброї, у якої за рахунок конструктивних особливостей виконання, забезпечується зменшення розмірів і одержання більш компактної конструкції. Поставлена задача вирішується тим, що у вогнепальній зброї, яка містить газоуловлювальну насадку, установлену концентрично стволу з можливістю подовжнього переміщення уздовж нього під дією порохових газів і зворотної пружини, розташованої в зазорі між стволом і газоуловлювальною насадкою, затворний механізм, ланку зв'язку затворного механізму з газоуловлювальною насадкою за допомогою вузла зчеплення, відповідно до корисної моделі, зазначена ланка зв'язку введена в зазор між стволом і газоуловлювальною насадкою, а вузол зчеплення виконаний у вигляді затоплюваного в ланку зв'язку виступу. Технічний результат, що виражається в зменшенні розмірів вогнепальної зброї і можливості одержання більш компактної, чим у прототипу, конструкції, забезпечується вогнепальною зброєю, яка містить газоуловлювальну насадку, установ О О) \ ^ «Р 994 JS 2 3.1$ 7 Фіг. З Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку
