Автоматична зброя

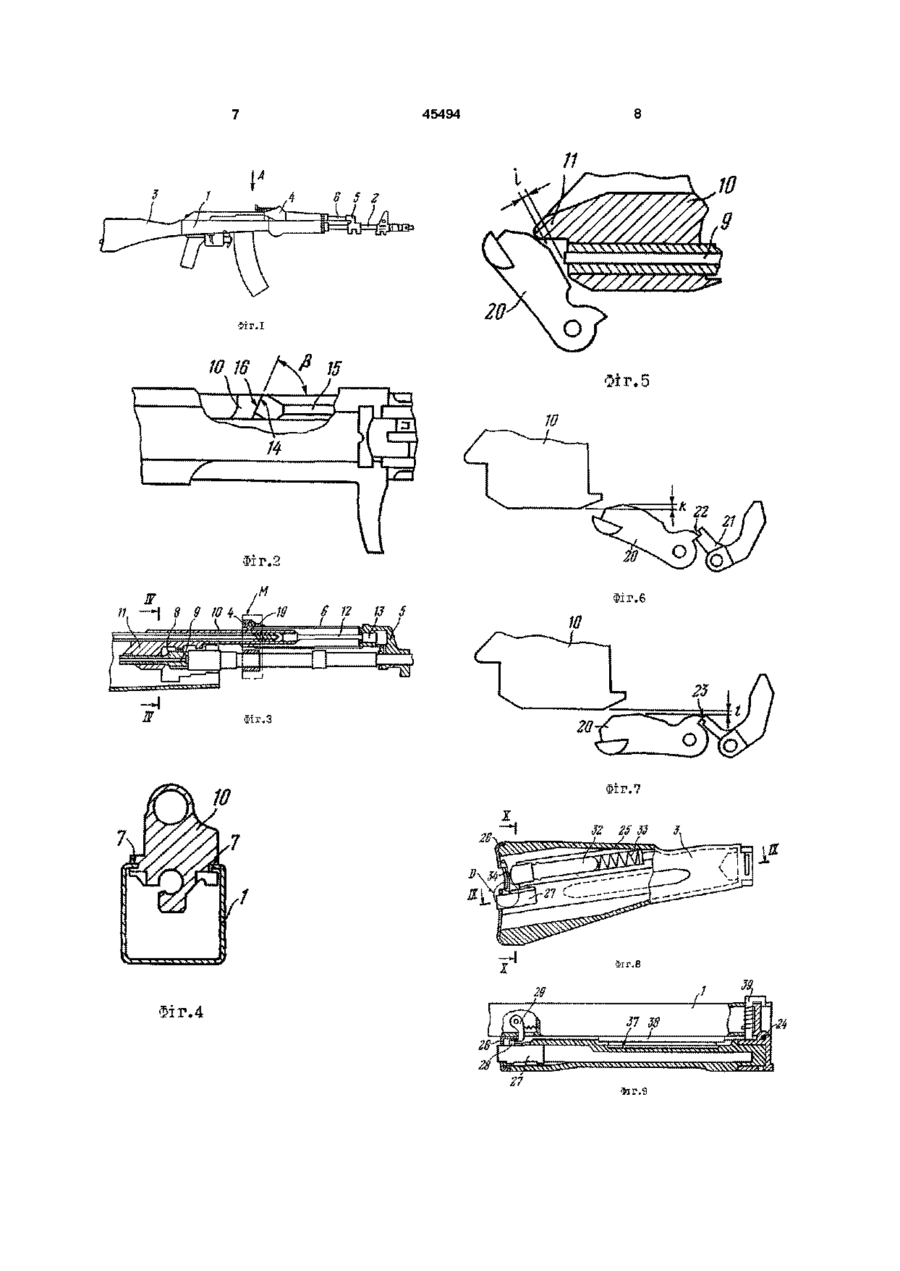

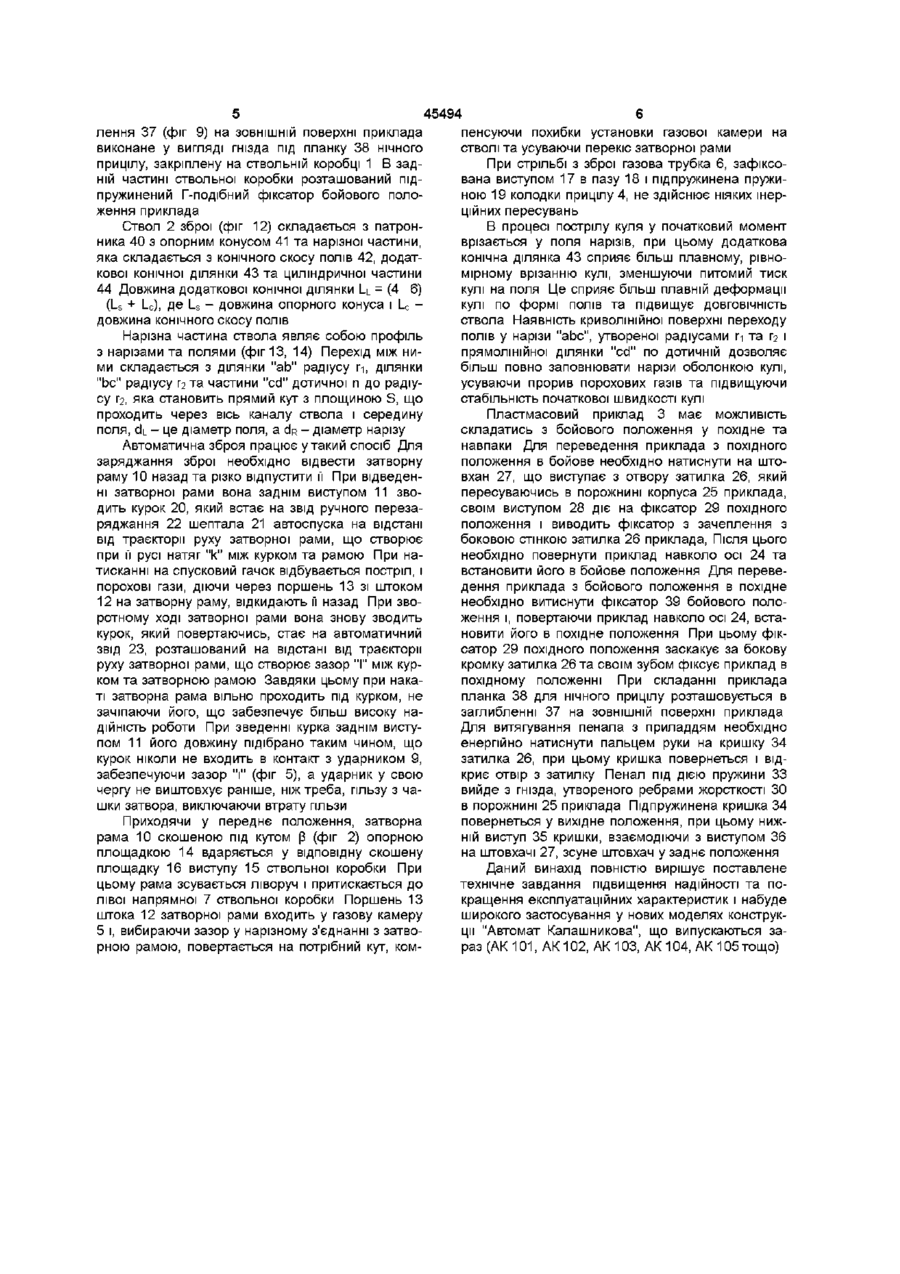

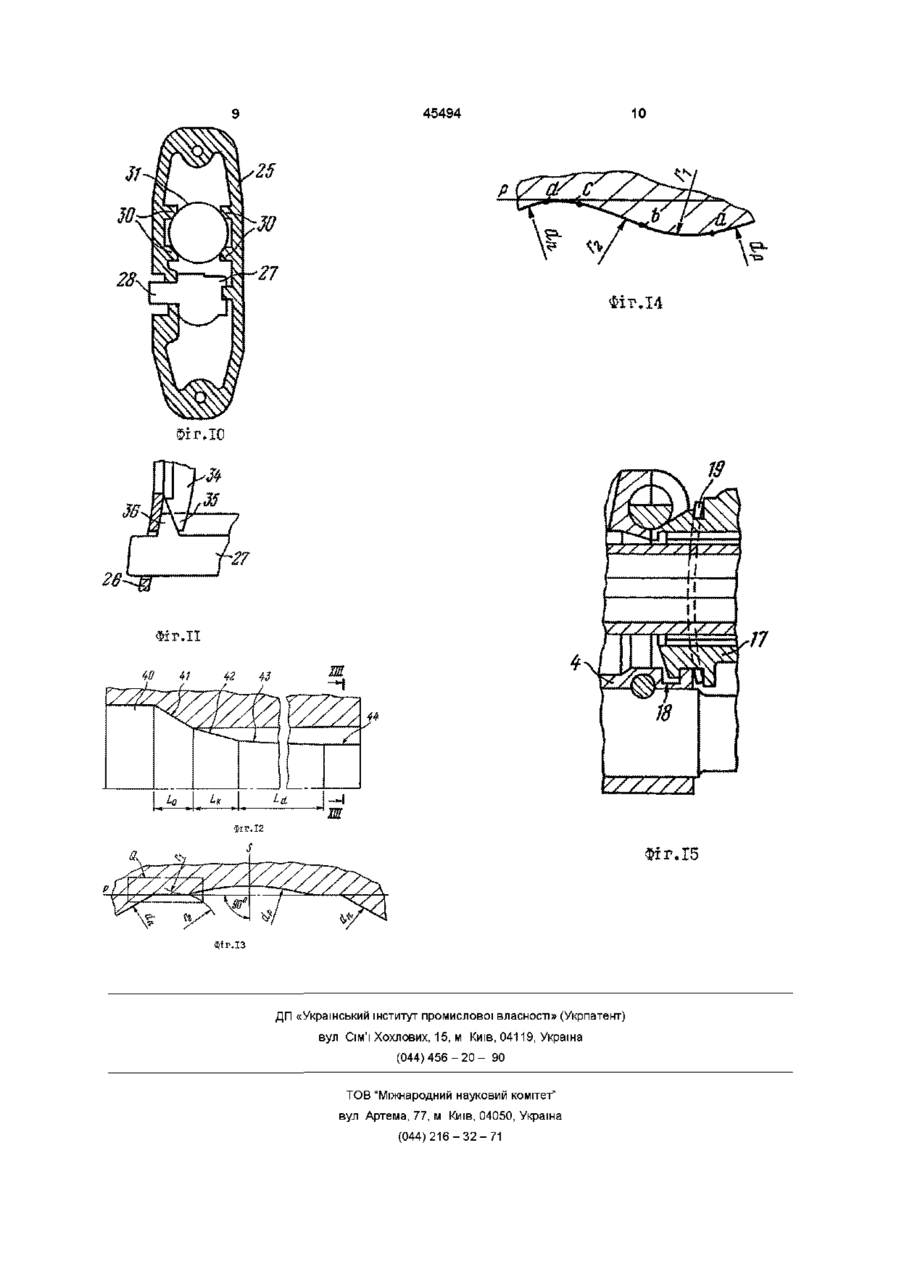

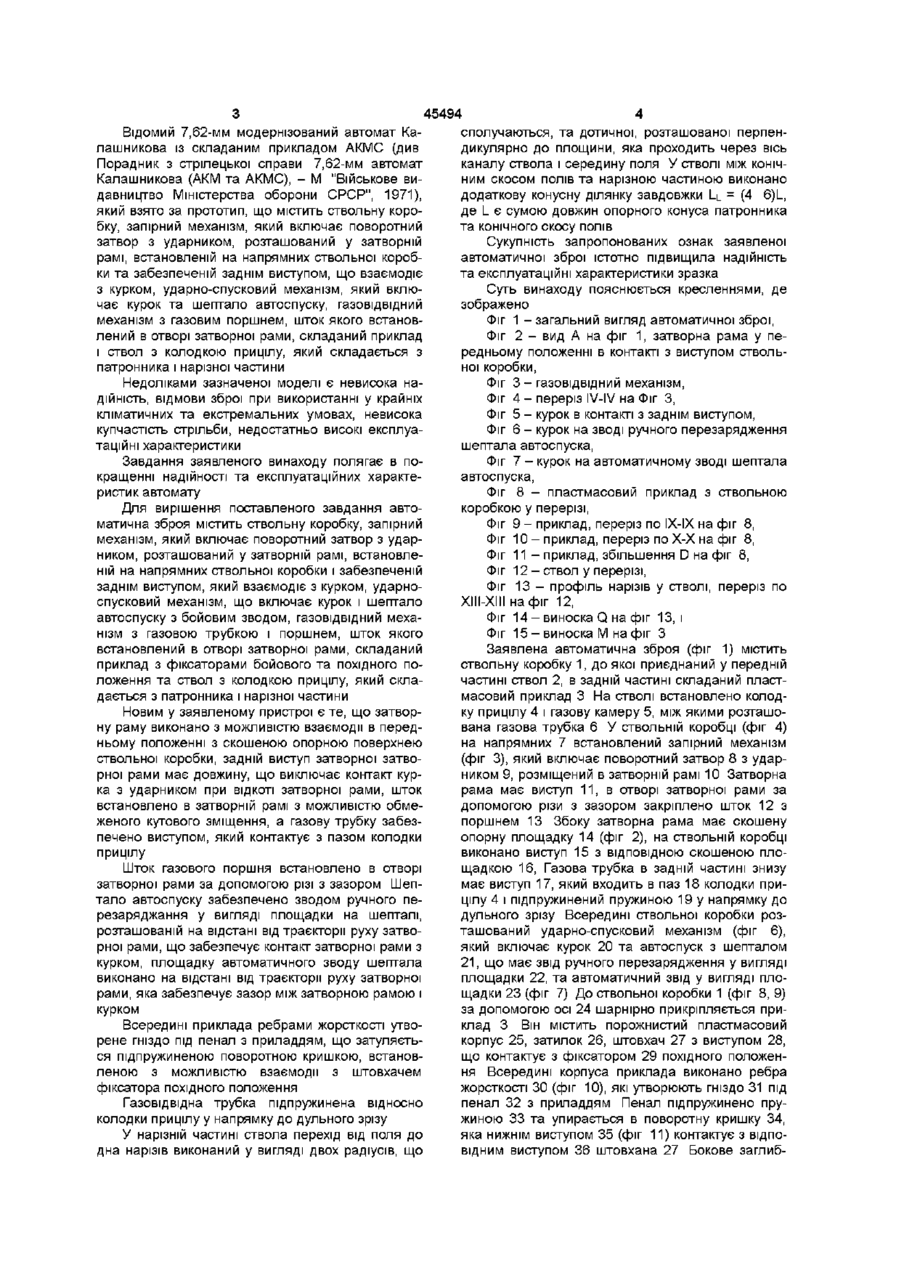

1 Автоматична зброя, яка містить ствольну коробку (1), ударно-спусковий механізм, що включає курок (20) та шептало автоспуска з автоматичним зводом (21), запірний механізм, який включає поворотний затвор (8) з ударником (9), розташований у затворній рамі (10), встановленій на напрямних (7) ствольної коробки (1) і забезпеченій заднім виступом (11), що взаємодіє з курком (20), газовідвідний механізм з газовою трубкою (6) та поршнем (13), шток (12) якого встановлений в отворі затворної рами (10), приклад (3) та ствол з колодкою прицілу (4), що складається з патронника (40) та нарізної частини, яка відрізняється тим, що затворна рама (10) виконана з можливістю контактування в передньому положенні з скошеною поверхнею (16) ствольної коробки (1), задній виступ (11) затворної рами (10) виконаний з довжиною, що виключає контакт курка (20) з ударником (9) при ВІДКОТІ затворної рами (10), шток (12) встановлений у затворній рамі з можливістю обмеженого кутового зміщення, а газова трубка (6) забезпечена виступом (17), що контактує з пазом (18) колодки прицілу (4) 2 Автоматична зброя за п 1, яка відрізняється тим, що шток (12) газового поршня (13) встановлений в отворі затворної рами (10) за допомогою різі з зазором 3 Автоматична зброя за п 1, яка відрізняється тим, що шептало автоспуска (21) забезпечене зводом ручного перезаряджання у вигляді площадки (22) на шепталі (21), розташованій на відстані від траєкторії руху затворної рами (10), що забезпечує контакт затворної рами (10) з курком (20), а площадка автоматичного зводу (23) шептала (21) виконана на відстані від траєкторії руху затворної рами (10), що забезпечує зазор між затворною рамою (10) і курком (20) 4 Автоматична зброя за п 1, яка відрізняється тим, що приклад (3) виконано складаним з фіксаторами бойового та похідного положення та всередині приклада (3) ребрами жорсткості (ЗО) утворене гніздо (31) під пенал (32) з приладдям, що закривається підпружиненою поворотною кришкою (34), встановленою з можливістю взаємодії з штовхачем (27) фіксатора похідного положення 5 Автоматична зброя за п 1, яка відрізняється тим, що газову трубку (6) підпружинено відносно колодки прицілу (4) у напрямку до дульного зрізу 6 Автоматична зброя за п 1, яка відрізняється тим, що в нарізній частині ствола (2) перехід від поля до дна нарізів виконаний у вигляді двох радіусів, що сполучаються, та дотичної, розташованої перпендикулярно до площини, яка проходить через вісь каналу та середину поля 7 Автоматична зброя за п 1, яка відрізняється тим, що в стволі між конічним скосом полів (42) та нарізною частиною виконано додаткову конусну ділянку завдовжки І_і_ = (4 6)І_, де L - сума довжин опорного конуса патронника та конічного скосу полів (42) Винахід стосується ручної вогнепальної автоматичної зброї Відомий 7,62-ММ автомат Калашникова АК-47 (див Порадник з стрілецької справи 7,62-мм автомат Калашникова (АК) - М "Видавництво ДТСААФ", 1969), що містить ствольну коробку, ствол з патронником і нарізною частиною, затворну раму з затвором, ударно-спусковий механізм з спусковим гачком, курком та автоспуском і нескладаний приклад (22)24 12 1997 О ю 45494 сполучаються, та дотичної, розташованої перпендикулярно до площини, яка проходить через вісь каналу ствола і середину поля У стволі між конічним скосом полів та нарізною частиною виконано додаткову конусну ділянку завдовжки І_і_ = (4 6)І_, де L є сумою довжин опорного конуса патронника та конічного скосу полів Сукупність запропонованих ознак заявленої автоматичної зброї істотно підвищила надійність та експлуатаційні характеристики зразка Суть винаходу пояснюється кресленнями, де зображено Фіг 1 -загальний вигляд автоматичної зброї, Фіг 2 - вид А на фіг 1, затворна рама у передньому положенні в контакті з виступом ствольної коробки, Недоліками зазначеної моделі є невисока наФіг 3 - газовідвідний механізм, дійність, відмови зброї при використанні у крайніх Фіг 4-переріз IV-IV на ФІГ З, кліматичних та екстремальних умовах, невисока Фіг 5 - курок в контакті з заднім виступом, купчастість стрільби, недостатньо високі експлуаФіг 6 - курок на зводі ручного перезарядження таційні характеристики шептала автоспуска, Завдання заявленого винаходу полягає в поФіг 7 - курок на автоматичному зводі шептала кращенні надійності та експлуатаційних характеавтоспуска, ристик автомату Фіг 8 - пластмасовий приклад з ствольною коробкою у перерізі, Для вирішення поставленого завдання автоматична зброя містить ствольну коробку, запірний Фіг 9 - приклад, переріз по ІХ-ІХ на фіг 8, механізм, який включає поворотний затвор з ударФіг 10 - приклад, переріз по Х-Х на фіг 8, ником, розташований у затворній рамі, встановлеФіг 11 - приклад, збільшення D на фіг 8, ній на напрямних ствольної коробки і забезпеченій Фіг 12 - ствол у перерізі, заднім виступом, який взаємодіє з курком, ударноФіг 13 - профіль нарізів у стволі, переріз по спусковий механізм, що включає курок і шептало ХІІІ-ХІІІ на фіг 12, автоспуску з бойовим зводом, газовідвідний мехаФіг 14 - виноска Q на фіг 13, і нізм з газовою трубкою і поршнем, шток якого Фіг 15 - виноска М на фіг З встановлений в отворі затворної рами, складаний Заявлена автоматична зброя (фіг 1) містить приклад з фіксаторами бойового та похідного поствольну коробку 1, до якої приєднаний у передній ложення та ствол з колодкою прицілу, який склачастині ствол 2, в задній частині складаний пластдається з патронника і нарізної частини масовий приклад 3 На стволі встановлено колодку прицілу 4 і газову камеру 5, між якими розташоНовим у заявленому пристрої є те, що затворвана газова трубка 6 У ствольній коробці (фіг 4) ну раму виконано з можливістю взаємодії в передна напрямних 7 встановлений запірний механізм ньому положенні з скошеною опорною поверхнею (фіг 3), який включає поворотний затвор 8 з ударствольної коробки, задній виступ затворної затвоником 9, розміщений в затворній рамі 10 Затворна рної рами має довжину, що виключає контакт куррама має виступ 11, в отворі затворної рами за ка з ударником при ВІДКОТІ затворної рами, шток допомогою різи з зазором закріплено шток 12 з встановлено в затворній рамі з можливістю обмепоршнем 13 Збоку затворна рама має скошену женого кутового зміщення, а газову трубку забезопорну площадку 14 (фіг 2), на ствольній коробці печено виступом, який контактує з пазом колодки виконано виступ 15 з ВІДПОВІДНОЮ скошеною плоприцілу щадкою 16, Газова трубка в задній частині знизу Шток газового поршня встановлено в отворі має виступ 17, який входить в паз 18 колодки призатворної рами за допомогою різі з зазором Шепцілу 4 і підпружинений пружиною 19 у напрямку до тало автоспуску забезпечено зводом ручного педульного зрізу Всередині ствольної коробки розрезаряджання у вигляді площадки на шепталі, ташований ударно-спусковий механізм (фіг 6), розташованій на відстані від траєкторії руху затвоякий включає курок 20 та автоспуск з шепталом рної рами, що забезпечує контакт затворної рами з 21, що має звід ручного перезарядження у вигляді курком, площадку автоматичного зводу шептала площадки 22, та автоматичний звід у вигляді пловиконано на відстані від траєкторії руху затворної щадки 23 (фіг 7) До ствольної коробки 1 (фіг 8, 9) рами, яка забезпечує зазор між затворною рамою і за допомогою осі 24 шарнірно прикріпляється прикурком клад 3 Він МІСТИТЬ порожнистий пластмасовий Всередині приклада ребрами жорсткості утвокорпус 25, затилок 26, штовхач 27 з виступом 28, рене гніздо під пенал з приладдям, що затуляєтьщо контактує з фіксатором 29 похідного положенся підпружиненою поворотною кришкою, встановня Всередині корпуса приклада виконано ребра леною з можливістю взаємодії з штовхачем жорсткості ЗО (фіг 10), які утворюють гніздо 31 під фіксатора похідного положення пенал 32 з приладдям Пенал підпружинено пруГазовідвідна трубка підпружинена відносно жиною 33 та упирається в поворотну кришку 34, колодки прицілу у напрямку до дульного зрізу яка нижнім виступом 35 (фіг 11) контактує з ВІДПОУ нарізній частині ствола перехід від поля до ВІДНИМ виступом 36 штовхана 27 Бокове заглибдна нарізів виконаний у вигляді двох радіусів, що Відомий 7,62-ММ модернізований автомат Калашникова із складаним прикладом АКМС (див Порадник з стрілецької справи 7,62-мм автомат Калашникова (АКМ та АКМС), - М "Військове видавництво Міністерства оборони СРСР", 1971), який взято за прототип, що містить ствольну коробку, запірний механізм, який включає поворотний затвор з ударником, розташований у затворній рамі, встановленій на напрямних ствольної коробки та забезпеченій заднім виступом, що взаємодіє з курком, ударно-спусковий механізм, який включає курок та шептало автоспуску, газовідвідний механізм з газовим поршнем, шток якого встановлений в отворі затворної рами, складаний приклад і ствол з колодкою прицілу, який складається з патронника і нарізної частини 45494 лення 37 (фіг 9) на ЗОВНІШНІЙ поверхні приклада пенсуючи похибки установки газової камери на виконане у вигляді гнізда під планку 38 нічного стволі та усуваючи перекіс затворної рами прицілу, закріплену на ствольній коробці 1 В задПри стрільбі з зброї газова трубка 6, зафіксоній частині ствольної коробки розташований підвана виступом 17 в пазу 18 і підпружинена пружипружинений Г-подібний фіксатор бойового полоною 19 колодки прицілу 4, не здійснює ніяких інерження приклада ційних пересувань Ствол 2 зброї (фіг 12) складається з патронВ процесі пострілу куля у початковий момент ника 40 з опорним конусом 41 та нарізної частини, врізається у поля нарізів, при цьому додаткова яка складається з конічного скосу полів 42, додатконічна ділянка 43 сприяє більш плавному, рівнокової конічної ділянки 43 та циліндричної частини мірному врізанню кулі, зменшуючи питомий тиск 44 Довжина додаткової конічної ділянки І_і_ = (4 6) кулі на поля Це сприяє більш плавній деформації (Ц + Ц), де Ц - довжина опорного конуса і Ц кулі по формі полів та підвищує ДОВГОВІЧНІСТЬ довжина конічного скосу полів ствола Наявність криволінійної поверхні переходу полів у нарізи "abc", утвореної радіусами п та Г і 2 Нарізна частина ствола являє собою профіль прямолінійної ділянки "cd" по дотичній дозволяє з нарізами та полями (фіг 13, 14) Перехід між нибільш повно заповнювати нарізи оболонкою кулі, ми складається з ділянки "ab" радіусу п, ділянки усуваючи прорив порохових газів та підвищуючи "be" радіусу Г2 та частини "cd" дотичної п до радіустабільність початкової швидкості кулі су Г2, яка становить прямий кут з площиною S, що проходить через вісь каналу ствола і середину Пластмасовий приклад 3 має можливість поля, d|_ - це діаметр поля, a CIR - діаметр нарізу складатись з бойового положення у похідне та навпаки Для переведення приклада з похідного Автоматична зброя працює у такий спосіб Для положення в бойове необхідно натиснути на штозаряджання зброї необхідно відвести затворну вхан 27, що виступає з отвору затилка 26, який раму 10 назад та різко відпустити її При відведенпересуваючись в порожнині корпуса 25 приклада, ні затворної рами вона заднім виступом 11 звосвоїм виступом 28 діє на фіксатор 29 похідного дить курок 20, який встає на звід ручного перезаположення і виводить фіксатор з зачеплення з ряджання 22 шептала 21 автоспуска на відстані боковою стінкою затилка 26 приклада, Після цього від траєкторії руху затворної рами, що створює необхідно повернути приклад навколо осі 24 та при її русі натяг "к" між курком та рамою При навстановити його в бойове положення Для переветисканні на спусковий гачок відбувається постріл, і дення приклада з бойового положення в похідне порохові гази, діючи через поршень 13 зі штоком необхідно витиснути фіксатор 39 бойового поло12 на затворну раму, відкидають її назад При звоження і, повертаючи приклад навколо осі 24, встаротному ході затворної рами вона знову зводить новити його в похідне положення При цьому фіккурок, який повертаючись, стає на автоматичний сатор 29 похідного положення заскакує за бокову звід 23, розташований на відстані від траєкторії кромку затилка 26 та своїм зубом фіксує приклад в руху затворної рами, що створює зазор "І" між курпохідному положенні При складанні приклада ком та затворною рамою Завдяки цьому при накапланка 38 для нічного прицілу розташовується в ті затворна рама вільно проходить під курком, не заглибленні 37 на ЗОВНІШНІЙ поверхні приклада зачіпаючи його, що забезпечує більш високу наДля витягування пенала з приладдям необхідно дійність роботи При зведенні курка заднім вистуенергійно натиснути пальцем руки на кришку 34 пом 11 його довжину підібрано таким чином, що затилка 26, при цьому кришка повернеться і відкурок ніколи не входить в контакт з ударником 9, криє отвір з затилку Пенал під дією пружини 33 забезпечуючи зазор "і" (фіг 5), а ударник у свою вийде з гнізда, утвореного ребрами жорсткості ЗО чергу не виштовхує раніше, ніж треба, гільзу з чав порожнині 25 приклада Підпружинена кришка 34 шки затвора, виключаючи втрату гільзи повернеться у вихідне положення, при цьому нижПриходячи у переднє положення, затворна ній виступ 35 кришки, взаємодіючи з виступом 36 рама 10 скошеною під кутом [3 (фіг 2) опорною на штовхачі 27, зсуне штовхач у заднє положення площадкою 14 вдаряється у відповідну скошену площадку 16 виступу 15 ствольної коробки При Даний винахід повністю вирішує поставлене цьому рама зсувається ліворуч і притискається до технічне завдання підвищення надійності та полівої напрямної 7 ствольної коробки Поршень 13 кращення експлуатаційних характеристик і набуде штока 12 затворної рами входить у газову камеру широкого застосування у нових моделях конструк5 і, вибираючи зазор у нарізному з'єднанні з затвоції "Автомат Калашникова", що випускаються зарною рамою, повертається на потрібний кут, комраз (АК 101, АК 102, АК 103, АК 104, АК 105 тощо) 45494 В 5 2 Фіг.I to w Л / ts Фіг, 6 Фіг.З Фіг. 7 ФІГ. 4 28 Фіг.9 45494 10 Фіг.14 Фіг. 10 Л Фіг.II 4-ff I— 41 — 42 -• И-Ч 43 ••• • • ' H ТГТТГ Фіг. 15 їіг.ІЗ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
