Трикоординатний вібростенд
Номер патенту: 61057
Опубліковано: 11.07.2011
Автори: Булига Юрій Володимирович, Проценко Ольга Іванівна, Манжилевський Олександр Дмитрович, Іскович-Лотоцький Ростислав Дмитрович
Формула / Реферат
Трикоординатний вібростенд, який містить віброізольовану станину, на якій розташовані вібратори, що встановлені по взаємноперпендикулярних напрямах, та пружні елементи високої жорсткості в напрямку передачі вібрації і малої жорсткості в перпендикулярному напрямку, що зажаті між платформою і вібратором, який відрізняється тим, що в нього введено вібробункер U-подібної форми, який встановлено на трьох пружних елементах, три генератори імпульсів тиску та три гідроциліндри, кожний з яких розташований під кутом не більше 10° до трьох головних ортогональних площин і з'єднаний з відповідним генератором імпульсів тиску.
Текст

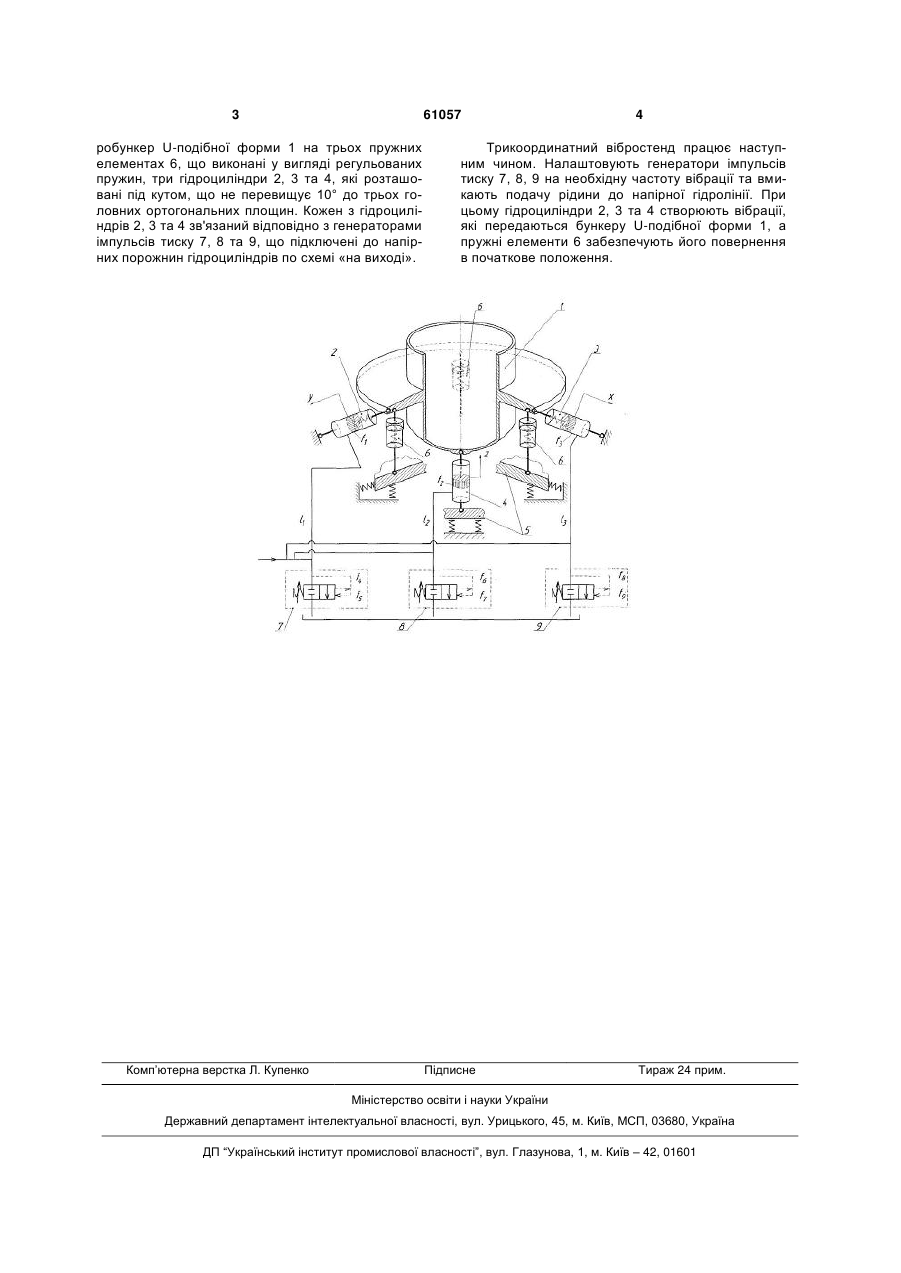

Трикоординатний вібростенд, який містить віброізольовану станину, на якій розташовані віб 3 61057 робункер U-подібної форми 1 на трьох пружних елементах 6, що виконані у вигляді регульованих пружин, три гідроциліндри 2, 3 та 4, які розташовані під кутом, що не перевищує 10° до трьох головних ортогональних площин. Кожен з гідроциліндрів 2, 3 та 4 зв'язаний відповідно з генераторами імпульсів тиску 7, 8 та 9, що підключені до напірних порожнин гідроциліндрів по схемі «на виході». Комп’ютерна верстка Л. Купенко 4 Трикоординатний вібростенд працює наступним чином. Налаштовують генератори імпульсів тиску 7, 8, 9 на необхідну частоту вібрації та вмикають подачу рідини до напірної гідролінії. При цьому гідроциліндри 2, 3 та 4 створюють вібрації, які передаються бункеру U-подібної форми 1, а пружні елементи 6 забезпечують його повернення в початкове положення. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThree-axis vibration stand
Автори англійськоюIskovych-Lototskyi Rostyslav Dmytrovych, Bulyha Yurii Volodymyrovych, Manzhilevskyi Oleksandr Dmytrovych, Protsenko Olha Ivanivna
Назва патенту російськоюТрехкоординатный вибростенд
Автори російськоюИскович-Лотоцкий Ростислав Дмитриевич, Булыга Юрий Владимирович, Манжилевский Александр Дмитриевич, Проценко Ольга Ивановна
МПК / Мітки
МПК: B24B 1/04
Мітки: трикоординатний, вібростенд
