Багатокоординатний вібростенд
Номер патенту: 43014
Опубліковано: 15.11.2001
Автори: Божко Олександр Евгенович, Бєлих Володимир Іванович, Мягкохліб Костянтин Борисович
Формула / Реферат

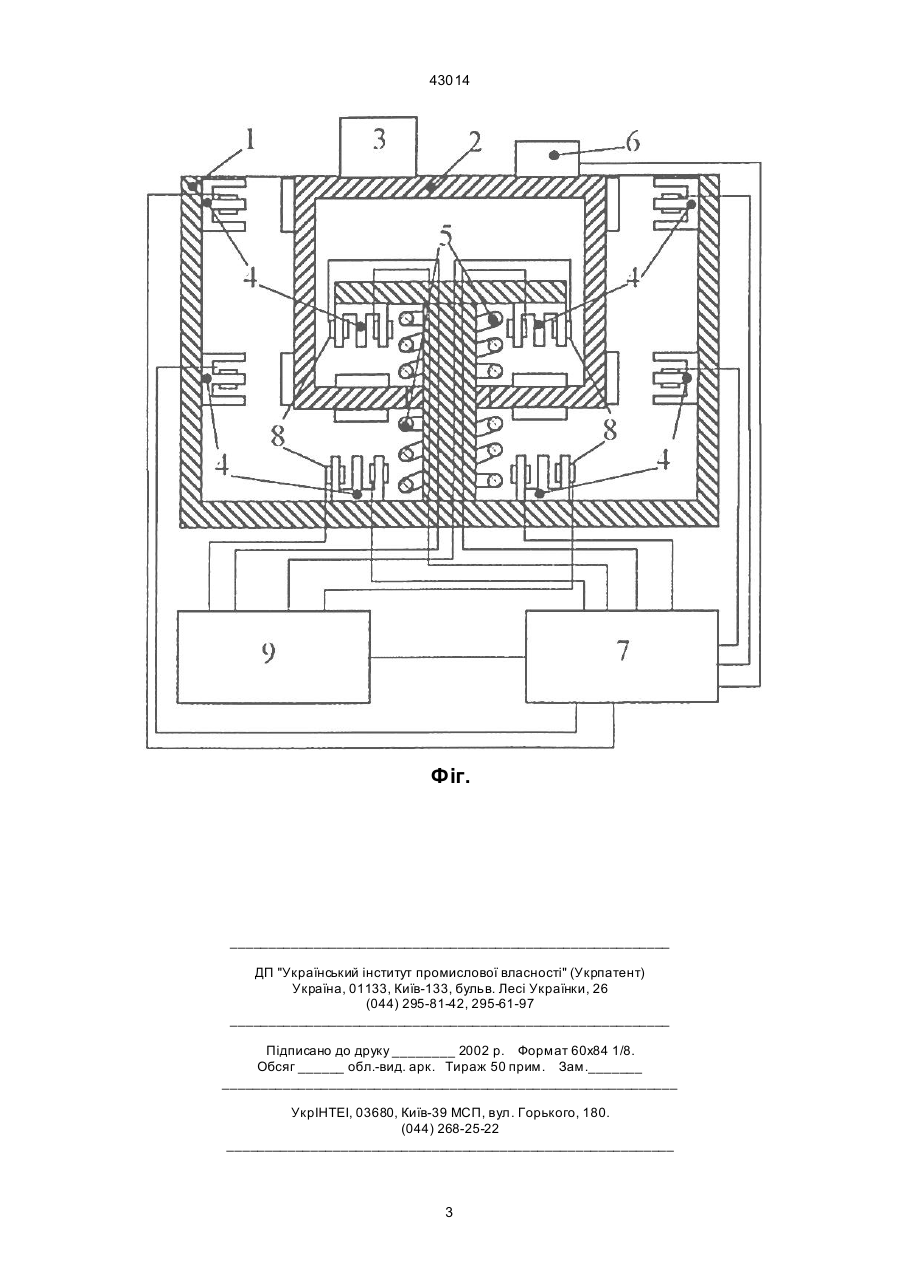

Багатокоординатний вібростенд, що містить основу, платформу для установки випробуваного виробу, віброзбуджувачі, з'єднувальні вузли, блок віброперетворювачів, установлений на платформі і зв'язаний із системою керування, який відрізняється тим, що платформа виконана у формі порожнистого паралелепіпеда і зв'язана з основою з'єднувальними вузлами, що являють собою пружини, ортогонально сторонам платформи установлені віброзбуджувачі, виконані у вигляді двотактних електромагнітів, реактивні частини яких розташовані на основі, а активні жорстко зв'язані з платформою, при цьому реактивні частини вертикально розташованих електромагнітів охоплюють основу платформи і додатково містять обмотки постійного струму, з'єднані з джерелом постійної напруги, що регулюється.
Текст

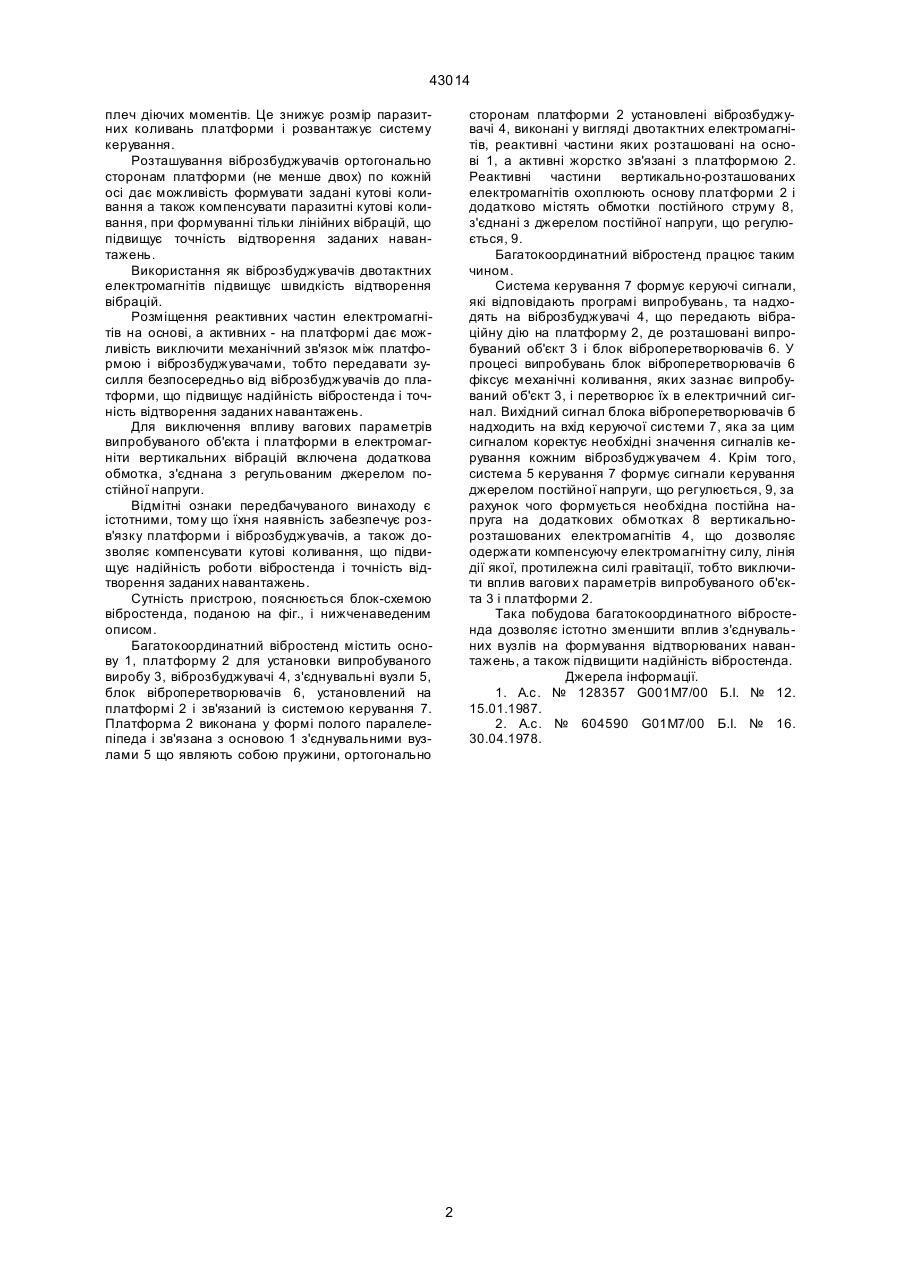

Багатокоординатний вібростенд, що містить основу, платформу для установки випробуваного виробу, віброзбуджувачі, з'єдн увальні вузли, блок віброперетворювачів, установлений на платформі 43014 плеч діючих моментів. Це знижує розмір паразитних коливань платформи і розвантажує систему керування. Розташування віброзбуджувачів ортогонально сторонам платформи (не менше двох) по кожній осі дає можливість формувати задані кутові коливання а також компенсувати паразитні кутові коливання, при формуванні тільки лінійних вібрацій, що підвищує точність відтворення заданих навантажень. Використання як віброзбуджувачів двотактних електромагнітів підвищує швидкість відтворення вібрацій. Розміщення реактивних частин електромагнітів на основі, а активних - на платформі дає можливість виключити механічний зв'язок між платформою і віброзбуджувачами, тобто передавати зусилля безпосередньо від віброзбуджувачів до платформи, що підвищує надійність вібростенда і точність відтворення заданих навантажень. Для виключення впливу вагових параметрів випробуваного об'єкта і платформи в електромагніти вертикальних вібрацій включена додаткова обмотка, з'єднана з регульованим джерелом постійної напруги. Відмітні ознаки передбачуваного винаходу є істотними, тому що їхня наявність забезпечує розв'язку платформи і віброзбуджувачів, а також дозволяє компенсувати кутові коливання, що підвищує надійність роботи вібростенда і точність відтворення заданих навантажень. Сутність пристрою, пояснюється блок-схемою вібростенда, поданою на фіг., і нижченаведеним описом. Багатокоординатний вібростенд містить основу 1, платформу 2 для установки випробуваного виробу 3, віброзбуджувачі 4, з'єднувальні вузли 5, блок віброперетворювачів 6, установлений на платформі 2 і зв'язаний із системою керування 7. Платформа 2 виконана у формі полого паралелепіпеда і зв'язана з основою 1 з'єднувальними вузлами 5 що являють собою пружини, ортогонально сторонам платформи 2 установлені віброзбуджувачі 4, виконані у вигляді двотактних електромагнітів, реактивні частини яких розташовані на основі 1, а активні жорстко зв'язані з платформою 2. Реактивні частини вертикально-розташованих електромагнітів охоплюють основу платформи 2 і додатково містять обмотки постійного струму 8, з'єднані з джерелом постійної напруги, що регулюється, 9. Багатокоординатний вібростенд працює таким чином. Система керування 7 формує керуючі сигнали, які відповідають програмі випробувань, та надходять на віброзбуджувачі 4, що передають вібраційну дію на платформу 2, де розташовані випробуваний об'єкт 3 і блок віброперетворювачів 6. У процесі випробувань блок віброперетворювачів 6 фіксує механічні коливання, яких зазнає випробуваний об'єкт 3, і перетворює їх в електричний сигнал. Вихідний сигнал блока віброперетворювачів б надходить на вхід керуючої системи 7, яка за цим сигналом коректує необхідні значення сигналів керування кожним віброзбуджувачем 4. Крім того, система 5 керування 7 формує сигнали керування джерелом постійної напруги, що регулюється, 9, за рахунок чого формується необхідна постійна напруга на додаткових обмотках 8 вертикальнорозташованих електромагнітів 4, що дозволяє одержати компенсуючу електромагнітну силу, лінія дії якої, протилежна силі гравітації, тобто виключити вплив вагови х параметрів випробуваного об'єкта 3 і платформи 2. Така побудова багатокоординатного вібростенда дозволяє істотно зменшити вплив з'єднувальних вузлів на формування відтворюваних навантажень, а також підвищити надійність вібростенда. Джерела інформації. 1. А.с. № 128357 G001М7/00 Б.I. № 12. 15.01.1987. 2. А.с. № 604590 G01M7/00 Б.І. № 16. 30.04.1978. 2 43014 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMulticoordinate vibration stand
Автори англійськоюBozhko Oleksandr Yevhenovych, Bielykh Volodymyr Ivanovych, Miahkokhlib Kostiantyn Borysovych
Назва патенту російськоюМногокоординатный вибростенд
Автори російськоюБожко Александр Евгеньевич, Белых Владимир Иванович, Мягкохлеб Константин Борисович
МПК / Мітки
МПК: G01M 7/00
Мітки: багатокоординатний, вібростенд
