Пристрій для кріплення облицьовувальних фасадних панелей

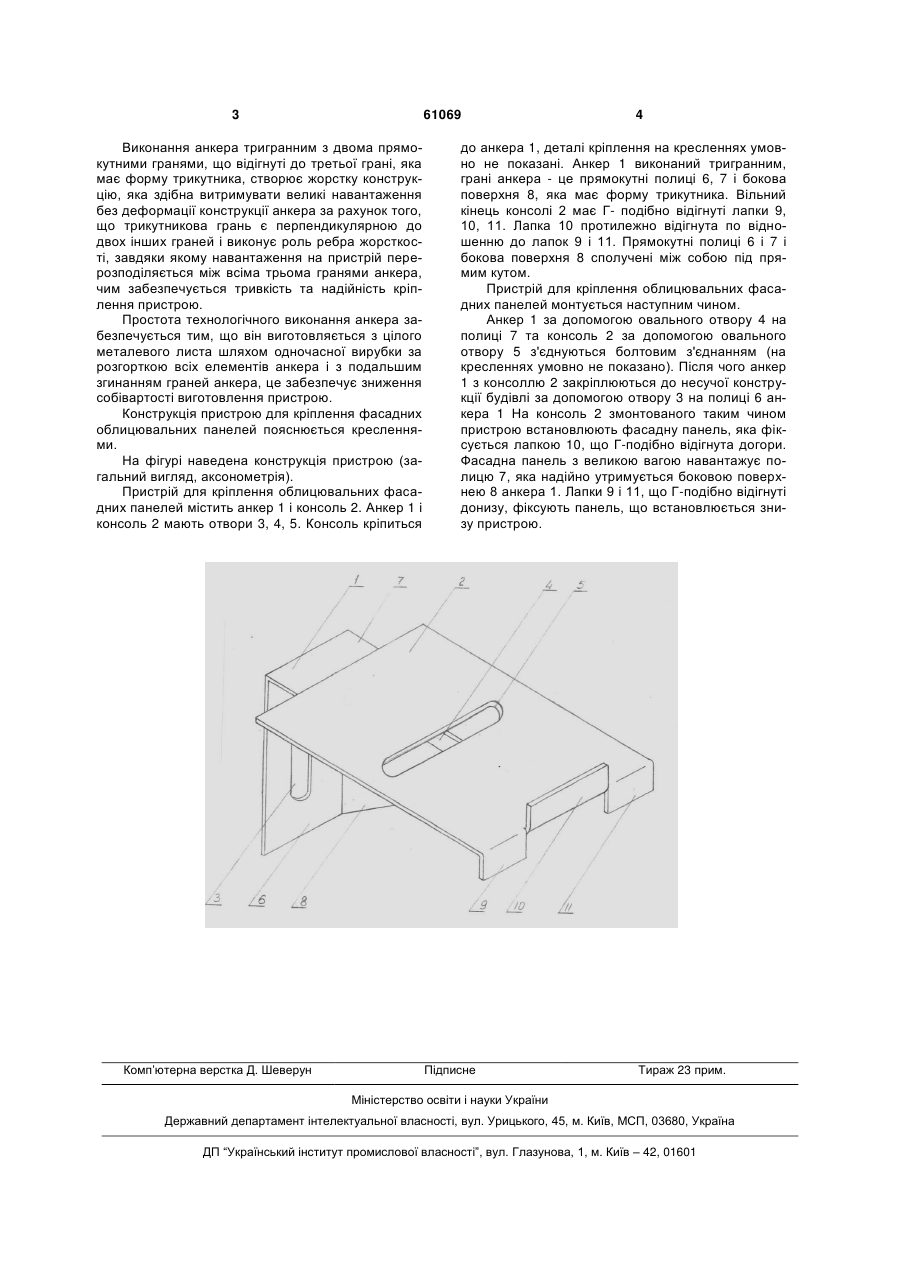

1. Пристрій для кріплення облицювальних фасадних панелей, що містить анкер з отворами для пересувного з'єднання з консоллю, вільний кінець якої складається із частин, що Г-подібно 3 61069 Виконання анкера тригранним з двома прямокутними гранями, що відігнуті до третьої грані, яка має форму трикутника, створює жорстку конструкцію, яка здібна витримувати великі навантаження без деформації конструкції анкера за рахунок того, що трикутникова грань є перпендикулярною до двох інших граней і виконує роль ребра жорсткості, завдяки якому навантаження на пристрій перерозподіляється між всіма трьома гранями анкера, чим забезпечується тривкість та надійність кріплення пристрою. Простота технологічного виконання анкера забезпечується тим, що він виготовляється з цілого металевого листа шляхом одночасної вирубки за розгорткою всіх елементів анкера і з подальшим згинанням граней анкера, це забезпечує зниження собівартості виготовлення пристрою. Конструкція пристрою для кріплення фасадних облицювальних панелей пояснюється кресленнями. На фігурі наведена конструкція пристрою (загальний вигляд, аксонометрія). Пристрій для кріплення облицювальних фасадних панелей містить анкер 1 і консоль 2. Анкер 1 і консоль 2 мають отвори 3, 4, 5. Консоль кріпиться Комп’ютерна верстка Д. Шеверун 4 до анкера 1, деталі кріплення на кресленнях умовно не показані. Анкер 1 виконаний тригранним, грані анкера - це прямокутні полиці 6, 7 і бокова поверхня 8, яка має форму трикутника. Вільний кінець консолі 2 має Г- подібно відігнуті лапки 9, 10, 11. Лапка 10 протилежно відігнута по відношенню до лапок 9 і 11. Прямокутні полиці 6 і 7 і бокова поверхня 8 сполучені між собою під прямим кутом. Пристрій для кріплення облицювальних фасадних панелей монтується наступним чином. Анкер 1 за допомогою овального отвору 4 на полиці 7 та консоль 2 за допомогою овального отвору 5 з'єднуються болтовим з'єднанням (на кресленнях умовно не показано). Після чого анкер 1 з консоллю 2 закріплюються до несучої конструкції будівлі за допомогою отвору 3 на полиці 6 анкера 1 На консоль 2 змонтованого таким чином пристрою встановлюють фасадну панель, яка фіксується лапкою 10, що Г-подібно відігнута догори. Фасадна панель з великою вагою навантажує полицю 7, яка надійно утримується боковою поверхнею 8 анкера 1. Лапки 9 і 11, що Г-подібно відігнуті донизу, фіксують панель, що встановлюється знизу пристрою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
