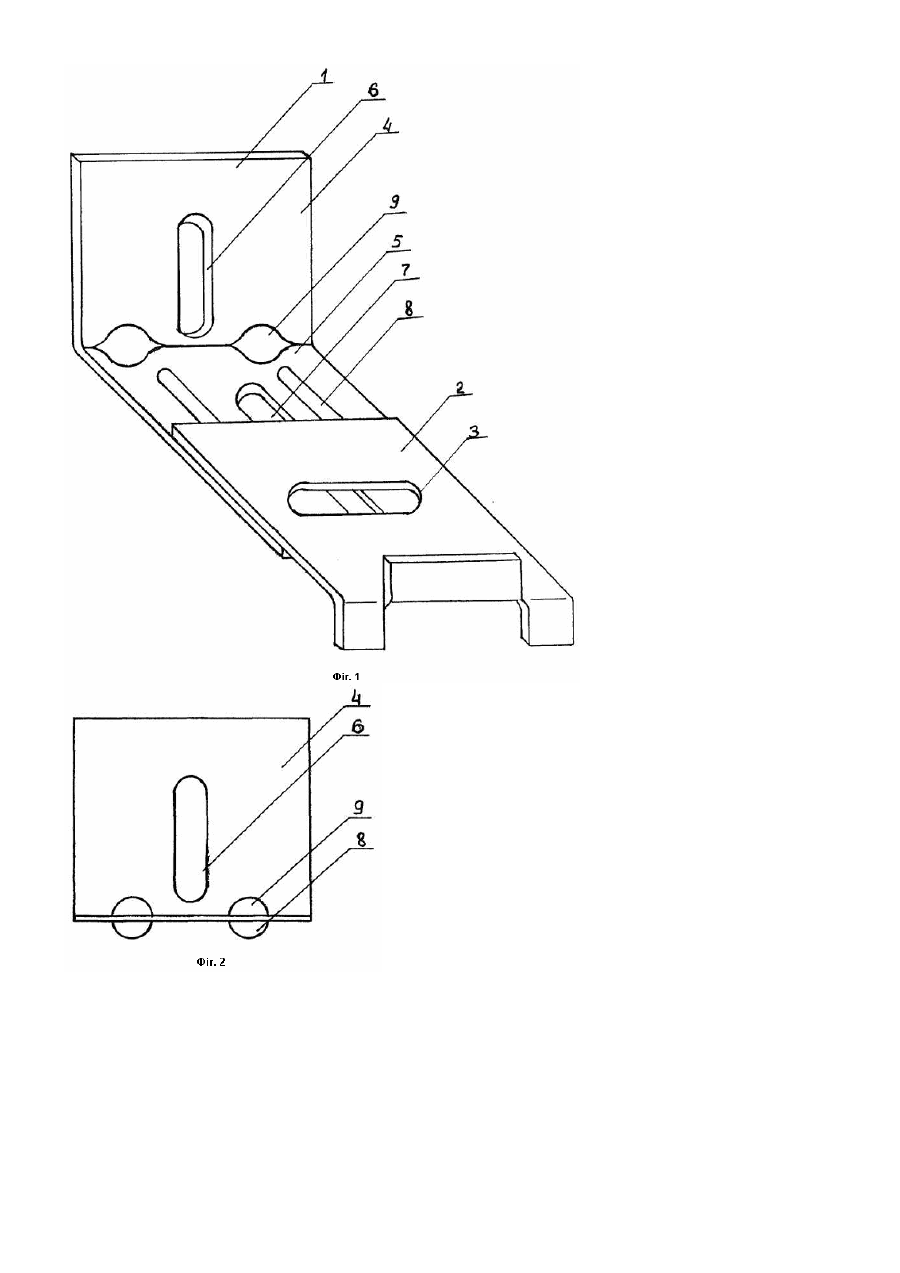

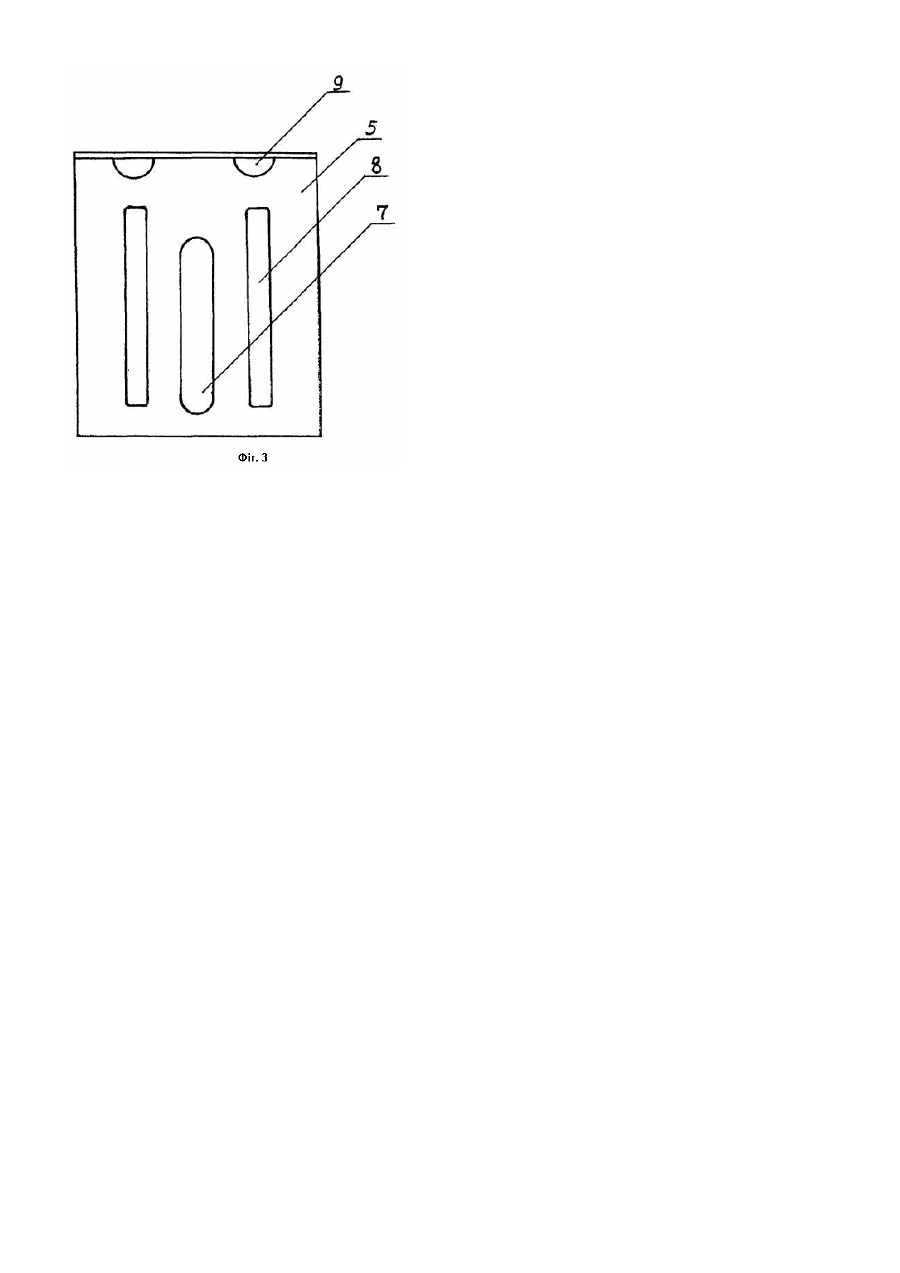

Пристрій для кріплення облицьовувальних плит

Корисна модель відноситься до будівництва і призначена для установки облицьовувальних елементів, наприклад, гранітних та мармурових плит великих за розміром, зовні до стін, цоколів, фасадів будівель та споруд методом сухого кріплення з влаштуванням повітряного прошарку між облицьовувальним матеріалом та стіною. Відомий пристрій для кріплення облицьовувальних елементів фасаду будівлі [UA Патент №69167 A MПК7 E04F 13/08]. Цей пристрій містить анкер, що кріпиться до несучої стіни будівлі, на якому закріплений кутник, що має пересувне з’єднання з консоллю, причому кінець консолі має Т-подібний профіль, що утворений планкою, яка приварена до консолі. Недоліком відомого пристрою являється недостатня тривкість та надійність кріплення при великих навантаженнях, тобто, якщо вага облицьовувального елемента значна, пристрій може бути зруйнований. Крім цього, відомий пристрій складний у виготовленні за рахунок того, що до зварювання планки з консоллю необхідно виконувати додаткові операції, а саме: пробивати штампом або фрезерувати паз у планці для зварювання з консоллю, а це підвищує собівартість та термін виготовлення пристрою. Найбільш близьким до пристрою є вибраний за прототип пристрій для кріплення облицьовувальних плит, який містить анкер, що кріпиться до несучої конструкції будівлі, який виконаний кутником і має отвори для пересувного з’єднання з консоллю, причому вільний кінець консолі складається із частин, що Г-подібно відігнуті у взаємно протилежних напрямках [UA Патент №9710 MПK7 E04F 13/08]. Недоліком прототипу являється недостатня тривкість та надійність кріплення при великих навантаженнях, тобто, якщо вага облицьовувального елемента значна, то може бути деформація елемента кріплення, а саме: розгинання кутника анкера, що зменшує надійність та тривкість кріплення облицьовувальних плит до будівлі. В основу корисної моделі поставлена задача вдосконалення пристрою для кріплення облицьовувальних плит шляхом його модифікації, що за рахунок посилення конструкції анкера та рівномірного розподілення навантаження на пристрій, забезпечує надійність кріплення та тривкість облицьовування, крім цього зменшується металоємність пристрою в цілому. Поставлена задача вирішується тим, що в пристрої для кріплення облицьовувальних плит, який містить виконаний кутником анкер з отворами на обох полицях кутника анкера, а також консоль з отвором, вільний кінець консолі складається із частин, що Г-подібно відігнуті у взаємно протилежних напрямках, згідно з корисною моделлю, на горизонтальній полиці кутника анкера, яка за довжиною більше ніж вертикальна полиця кутника анкера, виконані ребра жорсткості у вигляді увігнень, які розміщені паралельно вздовж її боків, спрямовані плавно опуклою поверхнею зовні полиці, згинання анкера навпроти цих ребер жорсткості має другі ребра жорсткості, які виконані з плавно опуклою поверхнею до середини кутника анкера. Ребра жорсткості, які виконані на горизонтальній полиці анкера у вигляді увігнень, що розміщені паралельно вздовж її боків, є підсилювальними конструктивними елементами горизонтальної полиці анкера і надають анкеру здатності витримувати великі навантаження. Використання пристрою з такою конструкцією анкера дозволяє облицьовувати будівлі плитами із значною вагою, при цьому облицьовувальні плити якісно і надійно закріплюються до несучої конструкції будівлі. Завдяки другим ребрам жорсткості, які виконані на горизонтальній полиці кутника анкера в місці згинання анкера, навантаження, що діє на пристрій, рівномірно розподіляється у двох взаємно перпендикулярних площинах анкера, це забезпечує не змінювання геометрії кутника анкера, що значно збільшує надійність пристрою кріплення облицьовувальних плит, та дозволяє з високою тривкістю кріпити плити з надвисокою вагою. Крім цього, наявність всіх ребер жорсткості у конструкції анкера дозволяє виконати вертикальну полицю кутника анкера меншою за довжиною, ніж його горизонтальна полиця, чим зменшити металоємність пристрою в цілому. Таким чином конструкція пристрою для кріплення облицьовувальних плит розрахована на довгий час тривалого функціонування. Конструкція пристрою для кріплення облицьовувальних плит пояснюється кресленнями. На Фіг.1 наведена конструкція пристрою (загальний вигляд, аксонометрія). На Фіг.2 наведена конструкція анкера ( вигляд спереду). На Фіг.3 наведена конструкція анкера (вигляд зверху). Пристрій для кріплення облицьовувальних плит містить анкер 1 і консоль 2 з отвором 3, яка кріпиться до анкера 1, деталі кріплення на кресленнях умовно не показані. Анкер 1 виконаний у вигляді кутника з полицями 4 і 5, які мають різну довжину. В середній частині полиць 4 і 5 кутника виконані отвори 6 і 7 для кріплення до стіни будівлі і до консолі 2 відповідно. На полиці 5 анкера 1, яка має більшу довжину, ніж полиця 4 анкера 1, виконані ребра жорсткості 8, які розміщені вздовж її сторін і мають вигляд увігнень з плавно опуклою поверхнею зовні полиці 5 кутника анкера 1. В місці згинання кутника анкера 1 навпроти ребер жорсткості 8 виконані другі ребра жорсткості 9, які увігнуті досередини анкера 1 і мають плавно опуклу поверхню. Пристрій для кріплення облицьовувальних плит монтується наступним чином. Анкер 1 за допомогою овального отвору 7 на полиці 4 та консоль 2 за допомогою овального отвору 3 з’єднуються болтовим з’єднанням (на кресленнях умовно не показано). Після чого анкер 1 з консоллю 2 закріплюється до несучої конструкції будівлі за допомогою отвору 6. Завдяки овальному отвору 7 на полиці 5 анкера 1 та отвору 3 консолі 2 досягають необхідної точності встановлення облицьовувальних плит за рахунок можливості переміщення консолі 2 вздовж полиці 5. На змонтований таким чином пристрій встановлюють облицьовувальну плиту. Ребра жорсткості 8, що розміщені вздовж полиці 5 анкера 1 рівномірно розподіляють навантаження на пристрій при встановлюванні плит з великою вагою. Ребра жорсткості 9, що виконані з плавно опуклою поверхнею досередини кутника анкера 1, за рахунок розміщення їх в місці згинання кутника анкера 1 навпроти ребер жорсткості 8 утримують незмінною геометрію кутника анкера 1.
