Навантажувач коренеплодів безупинної дії

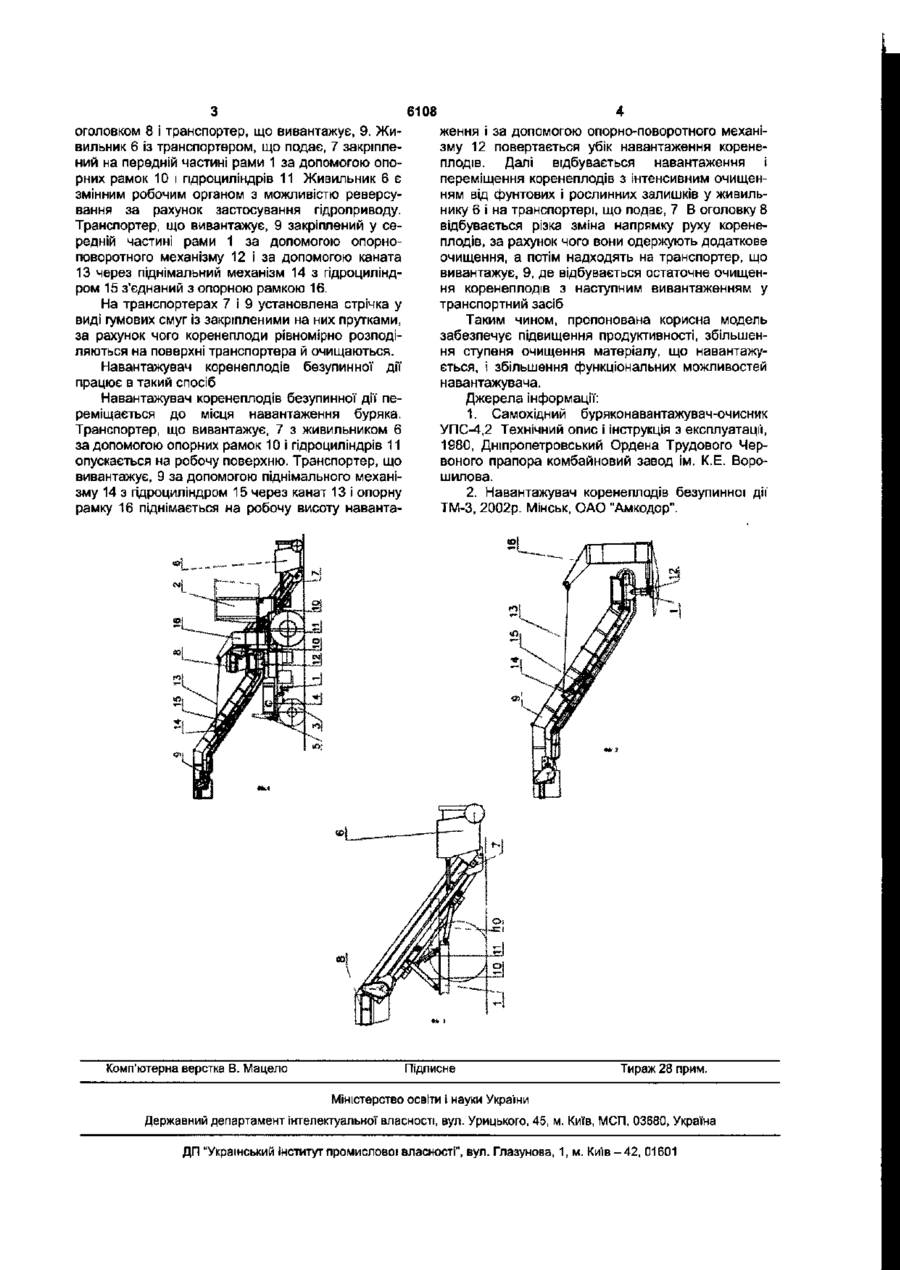

Навантажувач коренеплодів безупинної дії, що містить базове шасі, на якому розміщається рама, кабіна, трансмісія з двома ведучими моста ми, силова установка, облицювання, навантажувальне устаткування, що включає живильник, подавальний і вивантажувальний транспортери, що відрізняється тим, що живильник із подавальним транспортером оснащений оголовком і закріплений на передній частині рами за допомогою опорних рамок і гідроциліндрів, причому живильник є змінним робочим органом з можливістю реверсування, а транспортер, що вивантажує, закріплений у середній частині рами за допомогою опорноповоротного механізму і за допомогою каната через піднімальний механізм з'єднаний з опорною рамкою Корисна модель відноситься до сільськогосподарських машин, а саме до навантажувачів коренеплодів безупинної дії з функцією додаткового очищення матеріалу, що навантажується Відомий буряконавантажувач-очисник УПС-4,2 [1], що складається з навантажувальної' частини і встановленого на її раму трактора МТЗ-80/80Л, з якого зняті ведучі колеса, передній міст, механізм задньої навіски й ін. Навантажувальна частина складається із шасі, подовжнього транспортера, живильника, гідросистеми, трансмісії, навантажувального транспортера Недоліком зазначеного буряконавантажувачаочисника є відсутність реверсування привода живильника, неможливість використання змінного робочого органа збільшеної продуктивності. Найбільш близьким аналогом пропонованої корисної моделі є навантажувач безупинної дії ТМ3 [2], що складається із шасі, навантажувального устаткування, установленого на основній рамі шасі. Навантажувальне устаткування складається з лапового живильника, закріпленого на подовжньому транспортері, що за допомогою опорних рамок, осей і гідроциліндрів установлений на передній частині основної рами, і поворотного транспортера, встановленого в середній частині. Недоліком зазначеного навантажувача безупинної' дії' є неможливість очищення матеріалу, що навантажується, а конструкція подовжнього і вивантажувального транспортерів, не призначена для очищення буряка. Задачею корисної моделі є підвищення проду ктивності, поліпшення очищення матеріалу, що навантажується, збільшення функціональних можливостей навантажувача Навантажувач коренеплодів безупинної дії, що вирішує дану задачу, містить базове шасі, на якому розміщена рама, кабіна, трансмісія з двома ведучими мостами, силова установка, облицювання, навантажувальне устаткування, що містить живильник, транспортери що подають і вивантажують. Живильник із транспортером, що подає, має оголовок і закріплений на передній частині рами за допомогою опорних рамок і гідроциліндрів, причому живильник є змінним робочим органом з можливістю реверсування, а транспортер, що вивантажує, закріплений у середній частині рами за допомогою опорно-поворотного механізму і за допомогою каната через піднімальний механізм з'єднаний з опорною рамкою. Сутність корисної моделі пояснюється кресленнями. Фіг 1 - навантажувач коренеплодів безупинної дії, загальний вид; Фіг 2 - навантажувач коренеплодів безупинної дії, транспортер що вивантажує; Фіг.З - навантажувач коренеплодів безупинної дії, транспортер що подає. Навантажувач коренеплодів безупинної дії містить базове шасі, на якому розміщена рама 1, кабіна 2, трансмісія 3 із двома ведучими мостами, силова установка 4, облицювання 5, навантажувальне устаткування. Навантажувальне устаткування містить живильник 6, транспортер 7 що подає з ЄО 00 о CD О) 6108 оголовком 8 і транспортер, що вивантажує, 9. Живильник 6 із транспортером, що подає, 7 закріплений на передній частині рами 1 за допомогою опорних рамок 10 і гідроциліндрів 11 Живильник 6 є змінним робочим органом з можливістю реверсування за рахунок застосування гідроприводу. Транспортер, що вивантажує, 9 закріплений у середній частині рами 1 за допомогою опорноповоротного механізму 12 і за допомогою каната 13 через піднімальний механізм 14 з гідроциліндром 15 з'єднаний з опорною рамкою 16. На транспортерах 7 і 9 установлена стрічка у виді гумових смуг Із закріпленими на них прутками, за рахунок чого коренеплоди рівномірно розподіляються на поверхні транспортера й очищаються. Навантажувач коренеплодів безупинної дії працює в такий спосіб Навантажувач коренеплодів безупинної дії переміщається до місця навантаження буряка. Транспортер, що вивантажує, 7 з живильником 6 за допомогою опорних рамок 10 І гідроциліндрів 11 опускається на робочу поверхню. Транспортер, що вивантажує, 9 за допомогою піднімального механізму 14 з гідроциліндром 15 через канат 13 і опорну рамку 16 піднімається на робочу висоту наванта Комп'ютерна верстка В. Мацело ження і за допомогою опорно-поворотного механізму 12 повертається убік навантаження коренеплодів. Далі відбувається навантаження і переміщення коренеплодів з інтенсивним очищенням від фунтових і рослинних залишків у живильнику 6 і на транспортері, що подає, 7 В оголовку 8 відбувається різка зміна напрямку руху коренеплодів, за рахунок чого вони одержують додаткове очищення, а потім надходять на транспортер, що вивантажує, 9, де відбувається остаточне очищення коренеплодів з наступним вивантаженням у транспортний засіб Таким чином, пропонована корисна модель забезпечує підвищення продуктивності, збільшення ступеня очищення матеріалу, що навантажується, І збільшення функціональних можливостей навантажувача. Джерела інформації: 1. Самохідний буряконавантажувач-очисник УПС-4,2 Технічний опис і інструкція з експлуатації, 1980, Дніпропетровський Ордена Трудового Червоного прапора комбайновий завод ім. К.Е. Ворошилова. 2. Навантажувач коренеплодів безупинної дії" ТМ-3, 2002р. Мінськ, ОАО "Амкодор". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
