Привід круглов’язальної машини

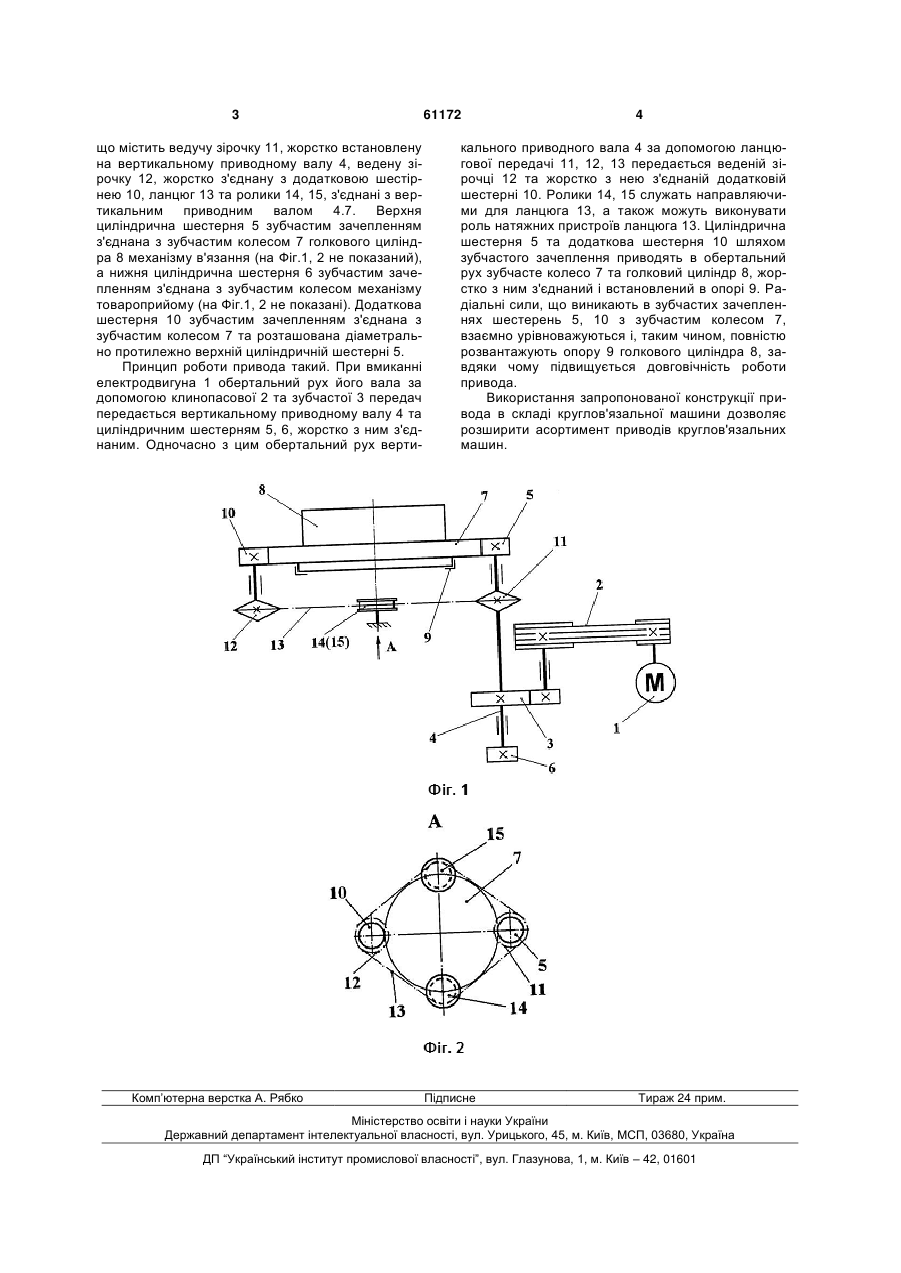

Привід круглов'язальної машини, що містить електродвигун, кінематично з'єднаний з вертикальним приводним валом, на кінцях якого жорстко закріплені циліндричні шестерні для з'єднання верхньої з них з зубчастим колесом механізму в'язання, який відрізняється тим, що обладнаний додатковою шестірнею, з'єднаною з вертикальним приводним валом і з зубчастим колесом механізму в'язання та розташованою діаметрально протилежно циліндричній шестерні. (19) (21) u201015544 (22) 23.12.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 що містить ведучу зірочку 11, жорстко встановлену на вертикальному приводному валу 4, ведену зірочку 12, жорстко з'єднану з додатковою шестірнею 10, ланцюг 13 та ролики 14, 15, з'єднані з вертикальним приводним валом 4.7. Верхня циліндрична шестерня 5 зубчастим зачепленням з'єднана з зубчастим колесом 7 голкового циліндра 8 механізму в'язання (на Фіг.1, 2 не показаний), а нижня циліндрична шестерня 6 зубчастим зачепленням з'єднана з зубчастим колесом механізму товароприйому (на Фіг.1, 2 не показані). Додаткова шестерня 10 зубчастим зачепленням з'єднана з зубчастим колесом 7 та розташована діаметрально протилежно верхній циліндричній шестерні 5. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою клинопасової 2 та зубчастої 3 передач передається вертикальному приводному валу 4 та циліндричним шестерням 5, 6, жорстко з ним з'єднаним. Одночасно з цим обертальний рух верти Комп’ютерна верстка А. Рябко 61172 4 кального приводного вала 4 за допомогою ланцюгової передачі 11, 12, 13 передається веденій зірочці 12 та жорстко з нею з'єднаній додатковій шестерні 10. Ролики 14, 15 служать направляючими для ланцюга 13, а також можуть виконувати роль натяжних пристроїв ланцюга 13. Циліндрична шестерня 5 та додаткова шестерня 10 шляхом зубчастого зачеплення приводять в обертальний рух зубчасте колесо 7 та голковий циліндр 8, жорстко з ним з'єднаний і встановлений в опорі 9. Радіальні сили, що виникають в зубчастих зачепленнях шестерень 5, 10 з зубчастим колесом 7, взаємно урівноважуються і, таким чином, повністю розвантажують опору 9 голкового циліндра 8, завдяки чому підвищується довговічність роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє розширити асортимент приводів круглов'язальних машин. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
