Пристрій для безкопірного фрезерування пазів по гіпотрохоїдних кривих

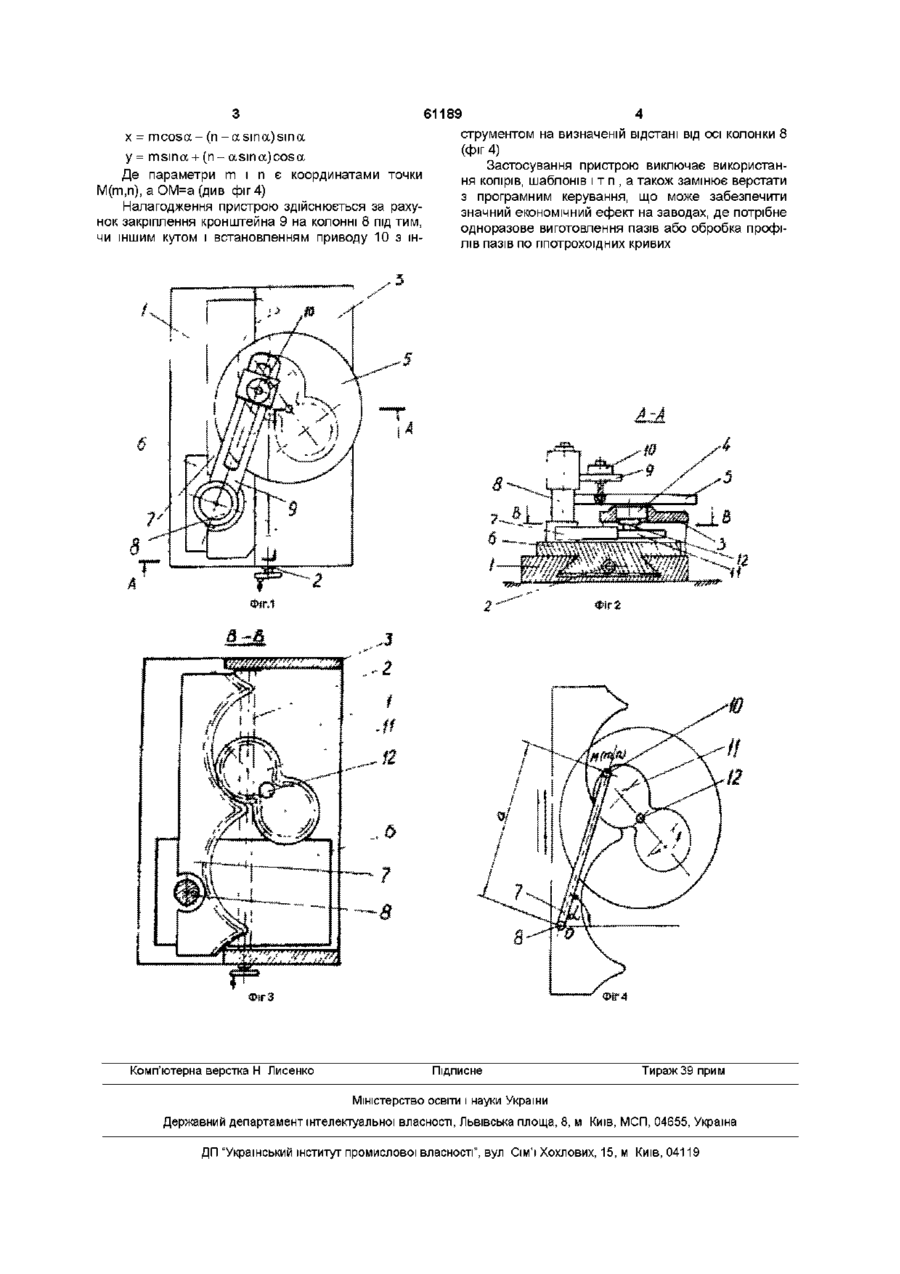

Пристрій для безкопірного фрезерування пазів по ппотрохоїдних кривих, що має основу, ходовий гвинт та стіл для установки патрона, що тримає Винахід відноситься до області машинобудування і може бути використаний в усіх галузях народного господарства, де треба відтворювати пази, окреслені по ппотрохоїдним кривим, без використання копірів ВІДОМІ верстати для безколірної обробки криволінійних профілів (див авт свід №677829, №904921, №1021525, ка В23СЗ/16), які дозволяють відтворювати пази по кривим 3-го і 4-го порядку, мають при цьому сектори, окреслені по параболі, "аренам", гілкам цепної лінії, один з яких за допомогою вала жорстко зв'язаний з патроном для закріплення оброблюваного виробу, а другий, закріплений на каретці, яка встановлена в прямолінійних направляючих і несе привод ріжучого інструмента ВІДОМІ верстати не дозволяють безкопірно оброблять широкий діапазон пазів по ппотрохоїдним кривим Мета винаходу - розширення технологічних можливостей за рахунок безколірного фрезерування пазів по ппотрохоїдним кривим Мета досягається тим, що в пристрої, на основі якого встановлено стіл, який несе патрон з оброблюваним виробом, розміщена з можливістю переміщення каретка, , закріпленим на ній інструментом і механізм утворення пазів, який складається з двох зубчастих секторів, один з котрих жорстко зв'язаний з патроном, а другий закріплений на каретці, перший сектор виконаний по дузі великого кола, а другий має повторюючийся профіль малого кола При цьому довжина дуги великого радіуса кола дорівнює довжини малого кола Винахід ілюструється кресленнями, де оброблюваний виріб (заготовку), який відрізняється тим, що механізм відтворення пазів виконаний у вигляді двох взаємодіючих зубчастих секторів, один з яких виконаний у вигляді дуги великого радіуса кола, жорстко зв'язаного з патроном, шарнірно встановленим у столі пристрою, а другий встановлений на каретці і має профіль дуги малого радіуса кола, що повторюється, при цьому довжина дуги великого радіуса кола дорівнює довжині дуги малого радіуса кола на фиг 1 зображено вид пристрою (розріз по АА), на фіг 2 - вид в плані, на фіг 3 - розріз по Б-Б, на фіг 4 - схема відносного переміщення площини заготовки та інструмента, зв'язаних зубчастими секторами Пристрій має основу 1 з ходовим гвинтом 2 і стіл 3 для установки патрона 4, який несе оброблюваний виріб 5 В прямолінійних направляючих основи 1 встановлена на ходовому гвинті 2 каретка 6, яка несе зубчастий сектор 7 з повторювальним профілем дуги кола великого радіуса і колонку 8 з кронштейном 9, на якому кріпіться привід фрези 10 Другий зубчастий сектор 11, накреслений по колу малого радіуса, жорстко закріплений з патроном 4 за допомогою вала 12 Пристрій працює так При обертанні рукоятки ходового гвинта 2, каретка 6 переміщується в прямолінійних направляючих основи 1 Разом з кареткою 6 переміщується колонка 8 з приводом 10 фрези і сектор 7, який входить в зчеплення з сектором 11, установленому на валу 12 Переміщення сектора 7 забезпечує поворот сектора 11, а через вал 12 і патрон 4 - поворот оброблюваного виробу 5 Таким чином, зчеплення зубчастих секторів 7 і 11 забезпечує таке відносне переміщення різального інструмента і виробу, що інструмент (фреза) переміщується разом з кареткою прямолінійно, а виріб обертається навколо осі вала 12 При цьому в залежності від налагодження пристрою фреза відтворює на поверхні виробу криволінійний паз, окреслений по ппотрохоїдним кривим виду 00 (О 61189 x = m c o s a - (n - a sin a) sin a у = msma + (n- asm a) cos a Де параметри m i n e координатами точки M(m,n), а ОМ=а (див фіг 4) Налагодження пристрою здійснюється за рахунок закріплення кронштейна 9 на колонні 8 під тим, чи іншим кутом і встановленням приводу 10 з ін Комп'ютерна верстка Н Лисенко струментом на визначеній відстані від осі колонки 8 (фіг 4) Застосування пристрою виключає використання копірів, шаблонів і т п , а також замінює верстати з програмним керування, що може забезпечити значний економічний ефект на заводах, де потрібне одноразове виготовлення пазів або обробка профілів пазів по ппотрохоїдних кривих Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
