Петльова сушарка
Номер патенту: 61193
Опубліковано: 11.07.2011
Автори: Посторонко Анатолій Іванович, Сєрокуров Артем Володимирович, Гайворонський Віктор Федорович
Формула / Реферат
Петльова сушарка, яка містить завантажувальний пристрій, живильник вологого матеріалу, сушильну камеру, розташовану в ній сітчасту гнучку стрічку із впресованим матеріалом, яка утворює в камері петлі, та розміщена з можливістю проходження між верхнім та нижнім натискними елементами, направляючий ролик, ударний пристрій, вивантажувальний шнек, яка відрізняється тим, що нижній натискний елемент виконаний у вигляді натискного стола шириною, рівною ширині сітчастої гнучкої стрічки, та довжиною 590-610 мм.
Текст

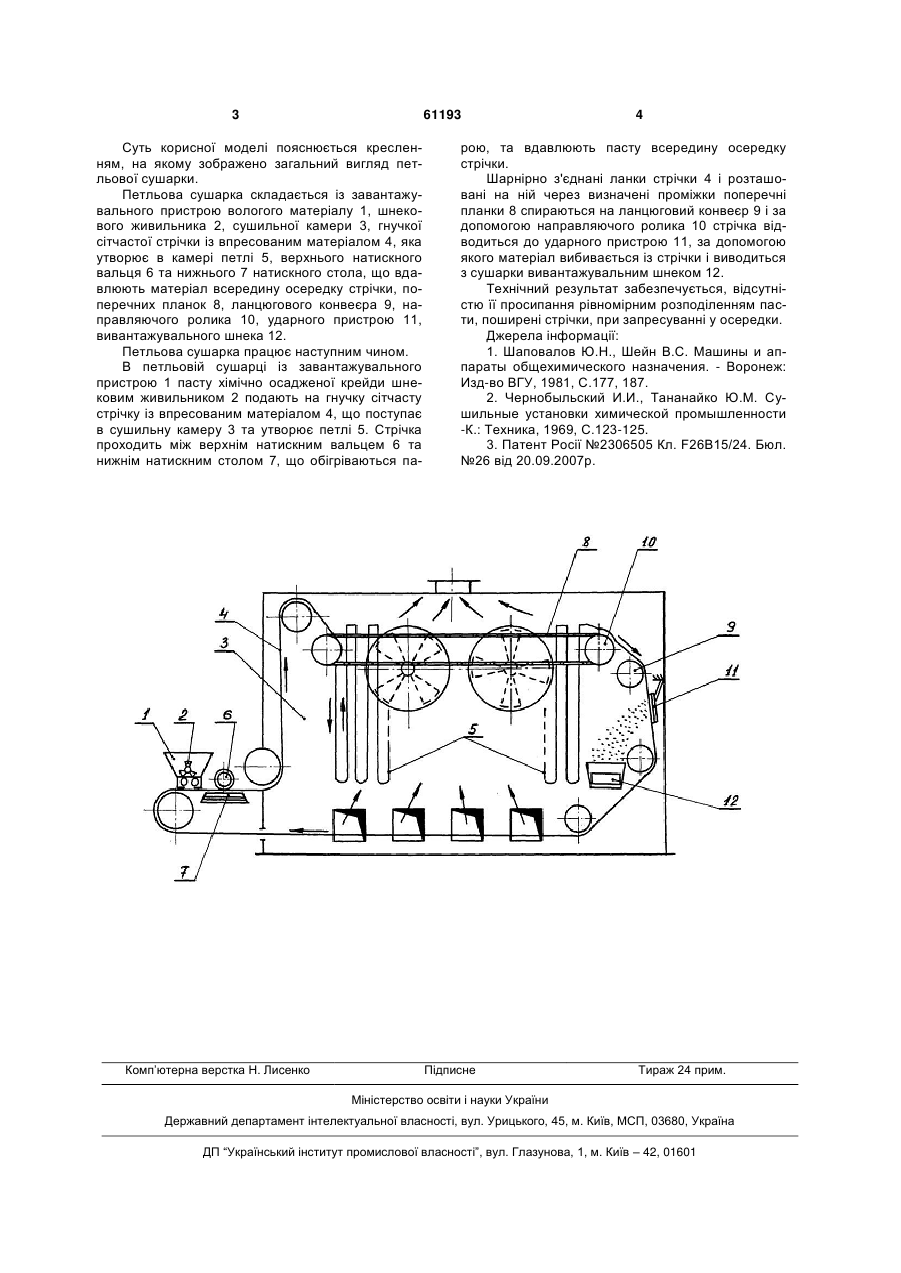

Петльова сушарка, яка містить завантажувальний пристрій, живильник вологого матеріалу, 3 61193 Суть корисної моделі пояснюється кресленням, на якому зображено загальний вигляд петльової сушарки. Петльова сушарка складається із завантажувального пристрою вологого матеріалу 1, шнекового живильника 2, сушильної камери 3, гнучкої сітчастої стрічки із впресованим матеріалом 4, яка утворює в камері петлі 5, верхнього натискного вальця 6 та нижнього 7 натискного стола, що вдавлюють матеріал всередину осередку стрічки, поперечних планок 8, ланцюгового конвеєра 9, направляючого ролика 10, ударного пристрою 11, вивантажувального шнека 12. Петльова сушарка працює наступним чином. В петльовій сушарці із завантажувального пристрою 1 пасту хімічно осадженої крейди шнековим живильником 2 подають на гнучку сітчасту стрічку із впресованим матеріалом 4, що поступає в сушильну камеру 3 та утворює петлі 5. Стрічка проходить між верхнім натискним вальцем 6 та нижнім натискним столом 7, що обігріваються па Комп’ютерна верстка Н. Лиcенко 4 рою, та вдавлюють пасту всередину осередку стрічки. Шарнірно з'єднані ланки стрічки 4 і розташовані на ній через визначені проміжки поперечні планки 8 спираються на ланцюговий конвеєр 9 і за допомогою направляючого ролика 10 стрічка відводиться до ударного пристрою 11, за допомогою якого матеріал вибивається із стрічки і виводиться з сушарки вивантажувальним шнеком 12. Технічний результат забезпечується, відсутністю її просипання рівномірним розподіленням пасти, поширені стрічки, при запресуванні у осередки. Джерела інформації: 1. Шаповалов Ю.Н., Шейн B.C. Машины и аппараты общехимического назначения. - Воронеж: Изд-во ВГУ, 1981, С.177, 187. 2. Чернобыльский И.И., Тананайко Ю.М. Сушильные установки химической промышленности -К.: Техника, 1969, С.123-125. 3. Патент Росії №2306505 Кл. F26B15/24. Бюл. №26 від 20.09.2007р. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLoop drier
Автори англійськоюHaivoronskyi Viktor Fedorovych, Postoronko Anatolii Ivanovych, Sierokurov Artem Volodymyrovych
Назва патенту російськоюПетлевая сушилка
Автори російськоюГайворонский Виктор Федорович, Посторонко Анатолий Иванович, Серокуров Артем Владимирович
МПК / Мітки
МПК: F26B 11/00
Код посилання
<a href="https://ua.patents.su/2-61193-petlova-susharka.html" target="_blank" rel="follow" title="База патентів України">Петльова сушарка</a>
