Сушарка для сипучого матеріалу

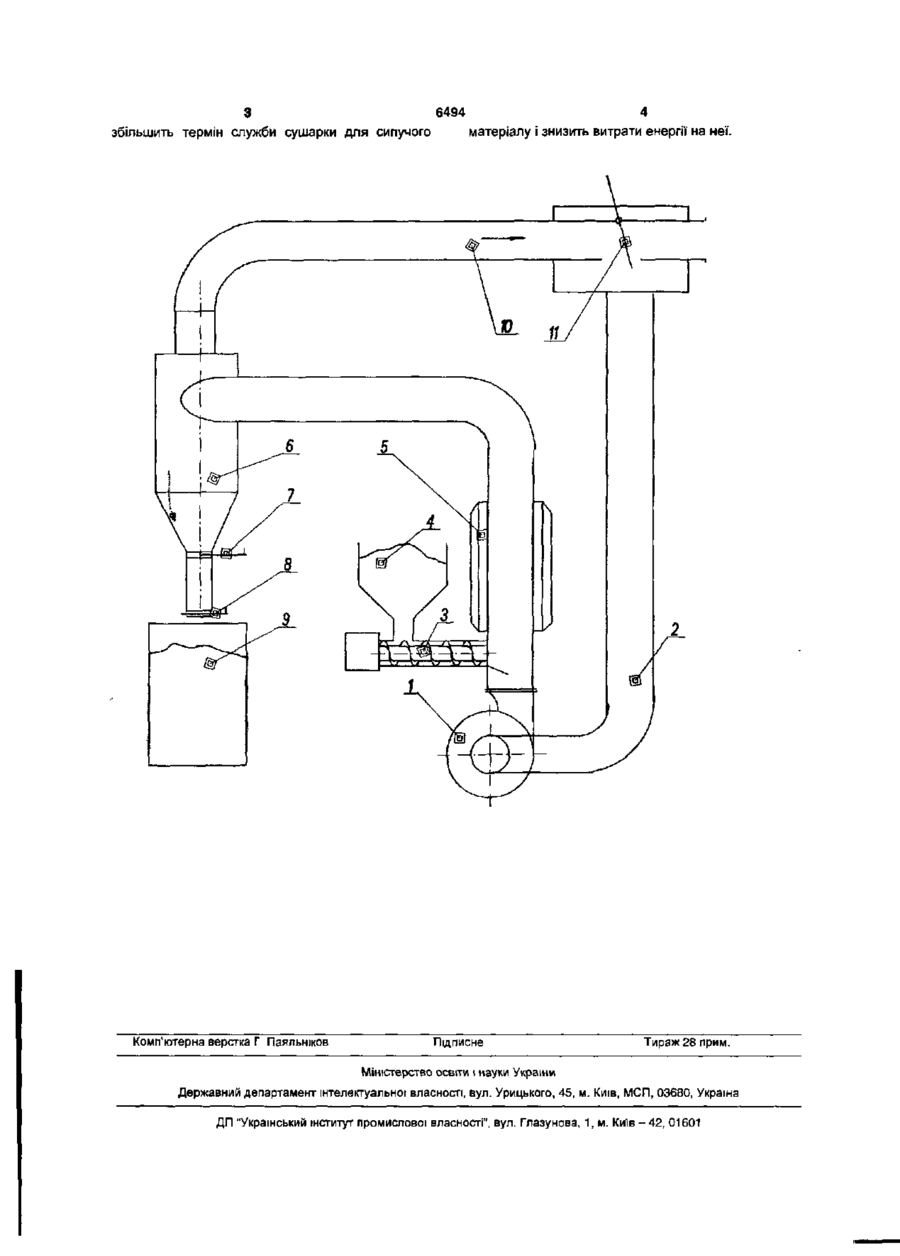

Сушарка для сипучого матеріалу, що містить вентилятор, за яким встановлені усмоктувальний трубопровід, дозуючий шнек і бункер, нагрівачі, зв'язані каналом з циклоном, що містить шибер, шлюзовий відвід, бункер, з'єднаний з вентилятором за допомогою труби, який відрізняється тим, що сушарка оснащена змішувальним пристроєм, а як нагрівай використовують магнетрон, відділений склом від потоку повітря. Корисна модель відноситься до харчової промисловості і може бути використана на кондитерських фабриках і в цехах з виробництва та упакування сипучого матеріалу, зокрема крохмалю, для зменшення в ньому вологовмісту. Відомо сушарка для сипучого матеріалу, що містить вентилятор, за яким встановлені усмоктувальний трубопровід, дозуючий шнек і бункер, нагрівачі, зв'язані каналом з циклоном, що містить шибер, шлюзовий відвід, бункер, і з'єднаний з вентилятором за допомогою труби. [1] (прототип) Недоліком відомої сушарки для сипучого матеріалу є те, що в процесі роботи сушарки для сипучого матеріалу відбувається забір повітря з атмосфери і нагрівання його до високих температур, що приводить до додаткових енерговитрат, і, тим самим, знижує ефективність роботи сушарки для сипучого матеріалу. В основу корисної' моделі поставлено задачу удосконалення сушарки для сипучого матеріалу шляхом того, що сушарка постачена змішувальним пристроєм, як нагрівачі встановлений магнетрон, що дозволить значно знизити вологовміст, підвищить продуктивність сушарки для сухого сипучого матеріалу. Поставлена задача досягається тим, що запропонована сушарка для сипучого матеріалу, що містить вентилятор, за котрим встановлені усмоктувальний трубопровід, дозуючий шнек і бункер, нагрівачі, зв'язані каналом з циклоном, що містить шибер, шлюзовий відвід, бункер, і з'єднаний з вентилятором за допомогою труби, постачена змішувальним пристроєм, як нагрівачі застосовано магнетрон, відділений склом від потоку повітря. Застосування змішувального пристрою і магнетрона, відділеного склом від потоку повітря, дозволить збільшити термін служби сушарки для сипучого для матеріалу і підвищити її продуктивність. Суть корисної моделі пояснюється ілюстративним матеріалом, на якому зображена сушарка для сипучого матеріалу, що містить вентилятор 1, за котрим встановлені усмоктувальний трубопровід 2, дозуючий шнек 3 і бункер 4, магнетрон 5, відділений склом від потоку повітря, зв'язані каналом з циклоном 6, що включає шибер 7, шлюзовий відвід 8, бункер 9, і з'єднаний з вентилятором 1 за допомогою труби 10 зі змішувальним пристроєм 11. Сушарка для сипучого матеріалу працює наступним чином. Вологий сипучий матеріал з бункера 4 дозуючим шнеком 3 подається у вентилятор 1, через який одночасно з великою швидкістю просмоктується повітря. Завдяки магнетронові 5 надається додаткова енергія молекулам вологого сипучого матеріалу, швидкість витання яких стає рівною швидкості повітря, що нагнітається вентилятором 1. Частки сипучого матеріалу знаходяться в трубі 10 доти, поки не висохнуть і не віднесуться з повітрям у циклон 6, де, осідаючи під дією відцентрових сил, основна частина сипучого матеріалу сходить у бункер 9 через шибери 7 і шлюзовий відвід 8 для відводу у відділення розсіву й упакування. Повітря з циклона 6 направляється по трубі 10 у змішувальний пристрій 11, де повітря перемішується і надходить до вентилятора 1 по усмоктувальному трубопроводу 2. Таким чином, забезпечується висока якість сушіння, що (О З 6494 збільшить термін служби сушарки для сипучого Комп'ютерна верстка Г Паяльніков 4 матеріалу і знизить витрати енергії на неї. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
