Спосіб запобігання льодоутворенню у повітроподавальних стволах шахт
Номер патенту: 61192
Опубліковано: 11.07.2011
Автори: Мнухін Анатолій Григорович, Брюханов Олександр Михайлович, Владіміров Володимир Миколайович
Формула / Реферат
Спосіб запобігання льодоутворенню у повітроподавальному стволі шахти, який полягає в нагріванні стінок ствола до температури, що запобігає льодоутворенню, який відрізняється тим, що стінки ствола нагрівають інфрачервоним випромінюванням.
Текст

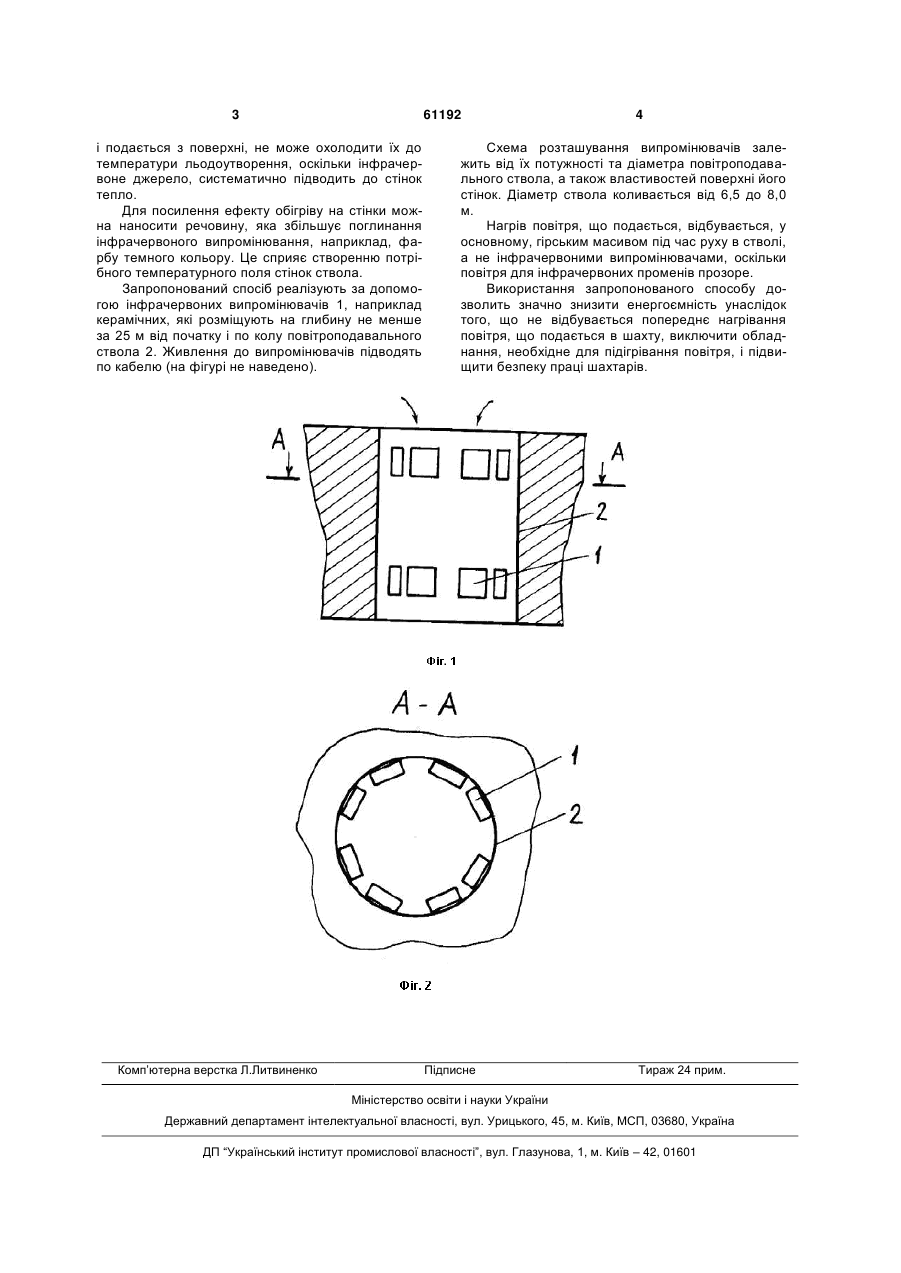

Спосіб запобігання льодоутворенню у повітроподавальному стволі шахти, який полягає в нагріванні стінок ствола до температури, що запобігає льодоутворенню, який відрізняється тим, що стінки ствола нагрівають інфрачервоним випромінюванням. (19) (21) u201015725 (22) 27.12.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) БРЮХАНОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, МНУХІН АНАТОЛІЙ ГРИГОРОВИЧ, ВЛАДІМІРОВ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) ДЕРЖАВНИЙ МАКІЇВСЬКИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ З БЕЗПЕКИ РОБІТ У ГІРНИЧІЙ ПРОМИСЛОВОСТІ 3 61192 і подається з поверхні, не може охолодити їх до температури льодоутворення, оскільки інфрачервоне джерело, систематично підводить до стінок тепло. Для посилення ефекту обігріву на стінки можна наносити речовину, яка збільшує поглинання інфрачервоного випромінювання, наприклад, фарбу темного кольору. Це сприяє створенню потрібного температурного поля стінок ствола. Запропонований спосіб реалізують за допомогою інфрачервоних випромінювачів 1, наприклад керамічних, які розміщують на глибину не менше за 25 м від початку і по колу повітроподавального ствола 2. Живлення до випромінювачів підводять по кабелю (на фігурі не наведено). Комп’ютерна верстка Л.Литвиненко 4 Схема розташування випромінювачів залежить від їх потужності та діаметра повітроподавального ствола, а також властивостей поверхні його стінок. Діаметр ствола коливається від 6,5 до 8,0 м. Нагрів повітря, що подається, відбувається, у основному, гірським масивом під час руху в стволі, а не інфрачервоними випромінювачами, оскільки повітря для інфрачервоних променів прозоре. Використання запропонованого способу дозволить значно знизити енергоємність унаслідок того, що не відбувається попереднє нагрівання повітря, що подається в шахту, виключити обладнання, необхідне для підігрівання повітря, і підвищити безпеку праці шахтарів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for prevention of ice formation in air supply mine shafts
Автори англійськоюBriukhanov Oleksandr Mykhailovych, Mnukhin Anatolii Hryhorovych, Vladimirov Volodymyr Mykolaiovych
Назва патенту російськоюСпособ предотвращения льдообразования в воздухоподающих стволах шахт
Автори російськоюБрюханов Александр Михайлович, Мнухин Анатолий Григорьевич, Владимиров Владимир Николаевич
МПК / Мітки
Мітки: льодоутворенню, повітроподавальних, спосіб, запобігання, шахт, стволах
Код посилання
<a href="https://ua.patents.su/2-61192-sposib-zapobigannya-lodoutvorennyu-u-povitropodavalnikh-stvolakh-shakht.html" target="_blank" rel="follow" title="База патентів України">Спосіб запобігання льодоутворенню у повітроподавальних стволах шахт</a>
