Пристрій для відбору проб газорідинних сумішей із свердловини

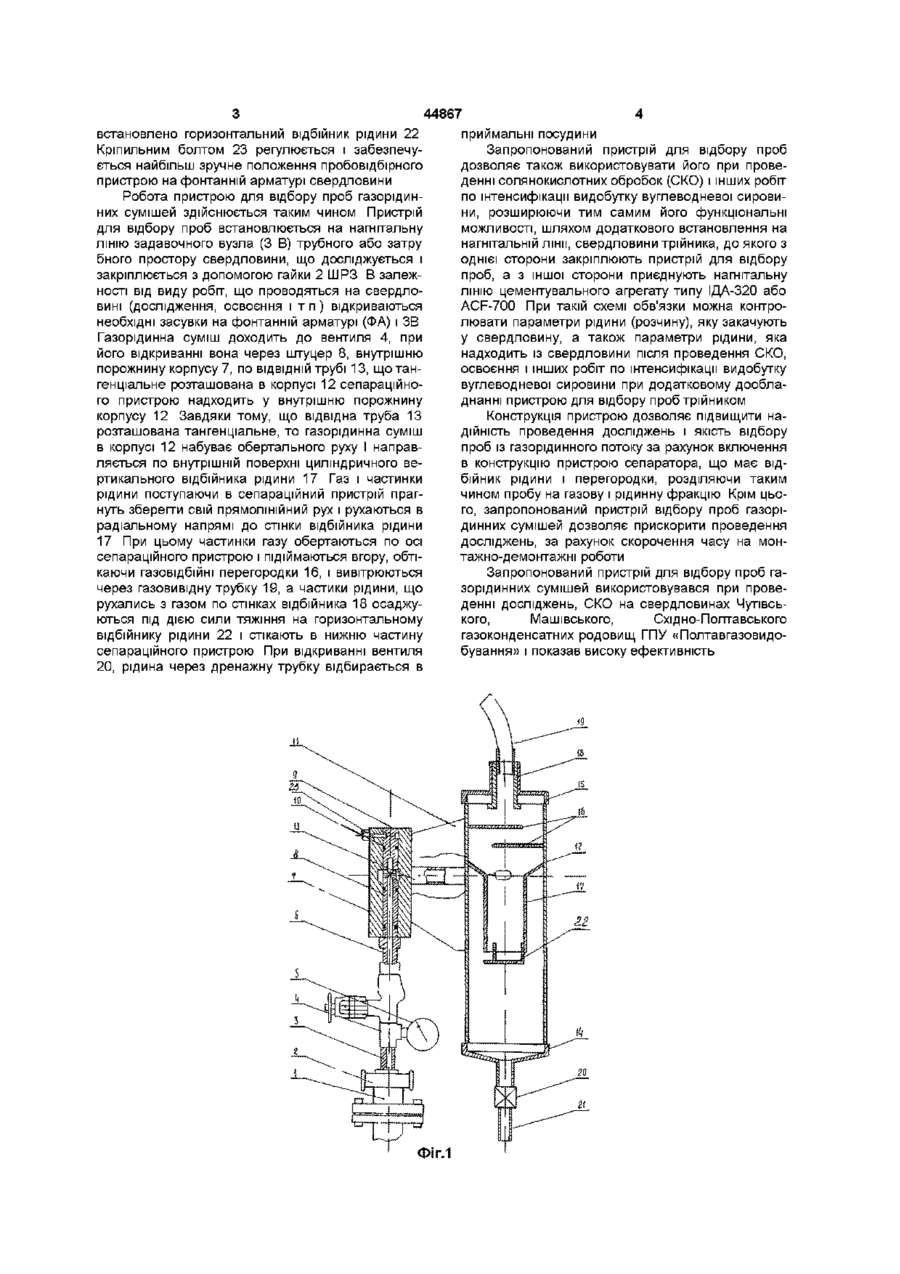

Пристрій для відбору проб газорідинних сумішей із свердловин, що містить пробовідбірний вузол, манометр, трійник, штуцер, який відрізняється тим, що пробовідбірний вузол обладнано сепараційним пристроєм, причому сепараційний пристрій містить корпус, відбійник рідини, перегородки, які забезпечують більш якісне розділення газорідинної суміші на рідину і газові частини рідини, перегородки, які забезпечують більш якісне розділення газорідинної суміші на рідину і газові частини Порівняльний аналіз запропонованого рішення з прототипом вказує на його переваги в тому, що дозволяє якісно виділити і безпечно відібрати окремо газ і рідину На кресленні показано пристрій для відбору газорідинних сумішей із свердловини Пристрій для відбору проб газорідинних сумішей складається з ніпеля 1, швидко роз'ємного з'єднання (ШРЗ) 2, з допомогою якого через перевідник 3, вентиль 4, через трійник, на якому встановлено манометр 5, через штуцер-перевідник 6, корпус пристрою 7 приєднується до фонтанної арматури свердловини В корпусі 7 встановлені рухомі нижні 8, і верхні 9, штуцери, які герметизуються циліндричними кільцями 10 для виключення пропуску газу Монтажна пластина 11 з'єднує корпус 7 і корпус сепаратора 12, відвідна трубка 13, з'єднує внутрішні порожнини корпусів 7 і 12, при чому вона приєднана до корпусу 12 тангенціально Корпус 12 знизу герметизується кришкою 14, а зверху кришкою 15 Внутрішня поверхня корпусу 12 у верхній частині розділена газовідбійними перегородками 16, а в нижній частині циліндричним вертикальним відбійником рідини 17 В верхній кришці 15, з допомогою перевідника 18, закріплена поворотна газовідвідна труба 19, в нижній кришці 14 різьбовим з'єднанням закріплено вентиль 20 і дренажна труба 21 На нижній частині вертикального відбійника рідини 17 О і (О 00 44867 встановлено горизонтальний відбійник рідини 22 Кріпильним болтом 23 регулюється і забезпечується найбільш зручне положення пробовідбірного пристрою на фонтанній арматурі свердловини Робота пристрою для відбору проб газорідинних сумішей здійснюється таким чином Пристрій для відбору проб встановлюється на нагнітальну ЛІНІЮ задавочного вузла (З В) трубного або затру бного простору свердловини, що досліджується і закріплюється з допомогою гайки 2 ШРЗ В залежності від виду робіт, що проводяться на свердловині (дослідження, освоєння і т п ) відкриваються необхідні засувки на фонтанній арматурі (ФА) і ЗВ Газорідинна суміш доходить до вентиля 4, при його відкриванні вона через штуцер 8, внутрішню порожнину корпусу 7, по ВІДВІДНІЙ трубі 13, що тангенціальне розташована в корпусі 12 сепараційного пристрою надходить у внутрішню порожнину корпусу 12 Завдяки тому, що відвідна труба 13 розташована тангенціальне, то газорідинна суміш в корпусі 12 набуває обертального руху І направляється по внутрішній поверхні циліндричного вертикального відбійника рідини 17 Газ і частинки рідини поступаючи в сепараційний пристрій прагнуть зберегти свій прямолінійний рух і рухаються в радіальному напрямі до стінки відбійника рідини 17 При цьому частинки газу обертаються по осі сепараційного пристрою і підіймаються вгору, обтікаючи газовідбійні перегородки 16, і вивітрюються через газовивідну трубку 19, а частики рідини, що рухались з газом по стінках відбійника 18 осаджуються під дією сили тяжіння на горизонтальному відбійнику рідини 22 і стікають в нижню частину сепараційного пристрою При відкриванні вентиля 20, рідина через дренажну трубку відбирається в ФІГ.1 приймальні посудини Запропонований пристрій для відбору проб дозволяє також використовувати його при проведенні солянокислотних обробок (СКО) і інших робіт по інтенсифікації видобутку вуглеводневої сировини, розширюючи тим самим його функціональні можливості, шляхом додаткового встановлення на нагнітальній лінії, свердловини трійника, до якого з однієї сторони закріплюють пристрій для відбору проб, а з іншої сторони приєднують нагнітальну ЛІНІЮ цементувального агрегату типу ІДА-320 або ACF-700 При такій схемі обв'язки можна контролювати параметри рідини (розчину), яку закачують у свердловину, а також параметри рідини, яка надходить із свердловини після проведення СКО, освоєння і інших робіт по інтенсифікації видобутку вуглеводневої сировини при додатковому дообладнанні пристрою для відбору проб трійником Конструкція пристрою дозволяє підвищити надійність проведення досліджень і якість відбору проб із газорідинного потоку за рахунок включення в конструкцію пристрою сепаратора, що має відбійник рідини і перегородки, розділяючи таким чином пробу на газову і рідинну фракцію Крім цього, запропонований пристрій відбору проб газорідинних сумішей дозволяє прискорити проведення досліджень, за рахунок скорочення часу на монтажно-демонтажні роботи Запропонований пристрій для відбору проб газорідинних сумішей використовувався при проведенні досліджень, СКО на свердловинах Чутівського, Машівського, Схід но-Полтавського газоконденсатних родовищ ГПУ «Полтавгазовидобування» і показав високу ефективність 44867 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
