Пристрій для нанесення клею-розплаву

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61230

Опубліковано: 11.07.2011

Автори: Петегерич Сюзанна Володимирівна, Березенко Микола Петрович, Горященко Сергій Леонідович, Параска Георгій Борисович

Завантажити PDF файл.

Формула / Реферат

Текст

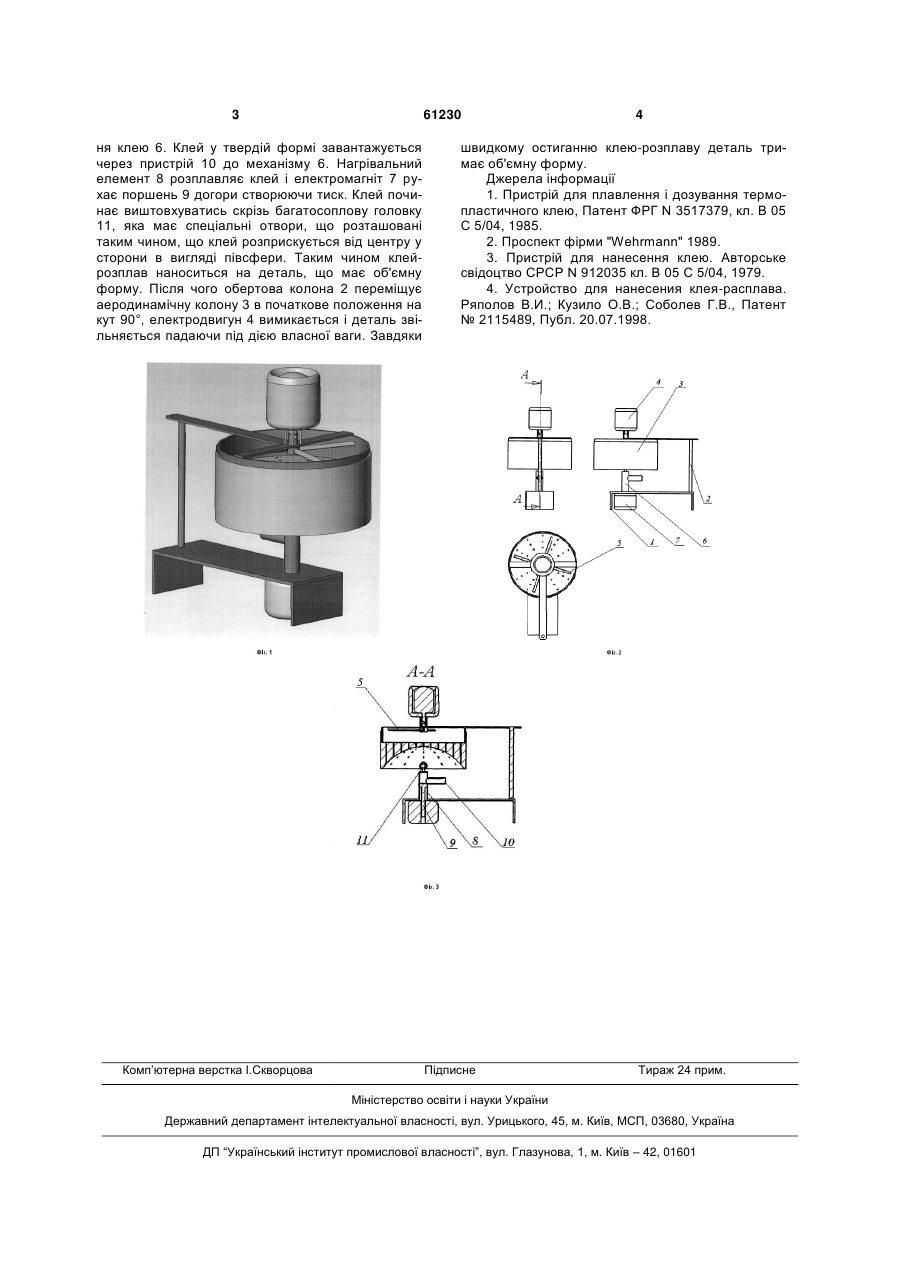

Пристрій для нанесення клею-розплаву, що містить корпус, плавильну камеру, з якої через сопло клей подається на деталь, який відрізняється тим, що корпус має поворотну колону з закріпленою на ній аеродинамічною колоною з електродвигуном, при цьому в самому корпусі встановлено поршневий механізм подачі клею з електромагнітним приводом та кільцевими нагрівачами, причому завантаження клею відбувається збоку, а на поршневий механізм нагвинчується півсферична багатосоплова головка. (19) (21) u201016006 (22) 31.12.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ПАРАСКА ГЕОРГІЙ БОРИСОВИЧ, БЕРЕЗЕНКО МИКОЛА ПЕТРОВИЧ, ГОРЯЩЕНКО СЕРГІЙ ЛЕОНІДОВИЧ, ПЕТЕГЕРИЧ СЮЗАННА ВОЛОДИМИРІВНА (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 61230 ня клею 6. Клей у твердій формі завантажується через пристрій 10 до механізму 6. Нагрівальний елемент 8 розплавляє клей і електромагніт 7 рухає поршень 9 догори створюючи тиск. Клей починає виштовхуватись скрізь багатосоплову головку 11, яка має спеціальні отвори, що розташовані таким чином, що клей розприскується від центру у сторони в вигляді півсфери. Таким чином клейрозплав наноситься на деталь, що має об'ємну форму. Після чого обертова колона 2 переміщує аеродинамічну колону 3 в початкове положення на кут 90°, електродвигун 4 вимикається і деталь звільняється падаючи під дією власної ваги. Завдяки Комп’ютерна верстка І.Скворцова 4 швидкому остиганню клею-розплаву деталь тримає об'ємну форму. Джерела інформації 1. Пристрій для плавлення і дозування термопластичного клею, Патент ФРГ N 3517379, кл. В 05 С 5/04, 1985. 2. Проспект фірми "Wehrmann" 1989. 3. Пристрій для нанесення клею. Авторське свідоцтво СРСР N 912035 кл. В 05 С 5/04, 1979. 4. Устройство для нанесения клея-расплава. Ряполов В.И.; Кузило О.В.; Соболев Г.В., Патент № 2115489, Публ. 20.07.1998. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for applying hot melt adhesive

Автори англійською

Paraska Heorhii Borysovych, Berezenko Mykola Petrovych, Horiaschenko Serhii Leonidovych, Peteherych Siuzanna Volodymyrivna

Назва патенту російською

Устройство для нанесения клея-расплава

Автори російською

Параска Георгий Борисович, Березенко Николай Петрович, Горященко Сергей Леонидович, Петегерич Сюзанна Владимировна

МПК / Мітки

МПК: B05C 5/04

Мітки: нанесення, пристрій, клею-розплаву
