Пристрій для базування та подачі плоских деталей
Номер патенту: 61229
Опубліковано: 11.07.2011
Автори: Амбарцумов Вадим Вячеславович, Онофрійчук Володимир Іванович
Формула / Реферат
Пристрій для базування та подачі плоских деталей, який містить механізм вертикальної подачі платформи і нерухомий стіл, в якому визначається та фіксується горизонтальне положення напрямних стержнів, який відрізняється тим, що має рухому платформу з пазами, через які проходять напрямні стержні, які мають можливість горизонтального та вертикального переміщення у цих пазах.
Текст

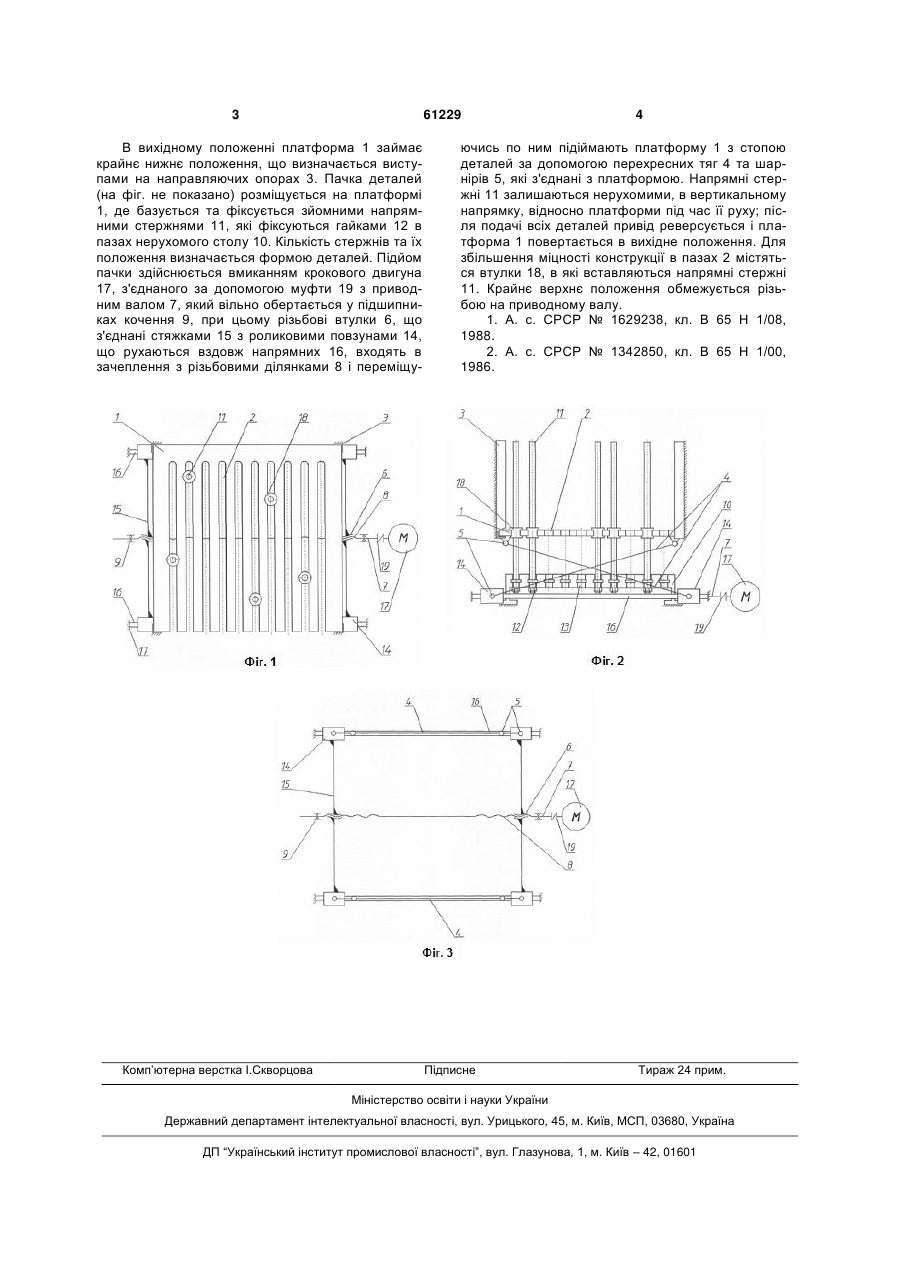

Пристрій для базування та подачі плоских деталей, який містить механізм вертикальної подачі платформи і нерухомий стіл, в якому визначається та фіксується горизонтальне положення напрямних стержнів, який відрізняється тим, що має рухому платформу з пазами, через які проходять напрямні стержні, які мають можливість горизонтального та вертикального переміщення у цих пазах. (19) (21) u201016005 (22) 31.12.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) АМБАРЦУМОВ ВАДИМ ВЯЧЕСЛАВОВИЧ, ОНОФРІЙЧУК ВОЛОДИМИР ІВАНОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 61229 В вихідному положенні платформа 1 займає крайнє нижнє положення, що визначається виступами на направляючих опорах 3. Пачка деталей (на фіг. не показано) розміщується на платформі 1, де базується та фіксується зйомними напрямними стержнями 11, які фіксуються гайками 12 в пазах нерухомого столу 10. Кількість стержнів та їх положення визначається формою деталей. Підйом пачки здійснюється вмиканням крокового двигуна 17, з'єднаного за допомогою муфти 19 з приводним валом 7, який вільно обертається у підшипниках кочення 9, при цьому різьбові втулки 6, що з'єднані стяжками 15 з роликовими повзунами 14, що рухаються вздовж напрямних 16, входять в зачеплення з різьбовими ділянками 8 і переміщу Комп’ютерна верстка І.Скворцова 4 ючись по ним підіймають платформу 1 з стопою деталей за допомогою перехресних тяг 4 та шарнірів 5, які з'єднані з платформою. Напрямні стержні 11 залишаються нерухомими, в вертикальному напрямку, відносно платформи під час її руху; після подачі всіх деталей привід реверсується і платформа 1 повертається в вихідне положення. Для збільшення міцності конструкції в пазах 2 містяться втулки 18, в які вставляються напрямні стержні 11. Крайнє верхнє положення обмежується різьбою на приводному валу. 1. А. с. СРСР № 1629238, кл. В 65 Н 1/08, 1988. 2. А. с. СРСР № 1342850, кл. В 65 Н 1/00, 1986. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for locating and supply of flat parts
Автори англійськоюAmbartsumov Vadym Viacheslavovych, Onofriichuk Volodymyr Ivanovych
Назва патенту російськоюУстройство для базирования и подачи плоских деталей
Автори російськоюАмбарцумов Вадим Вячеславович, Онофрийчук Владимир Иванович
МПК / Мітки
МПК: B65H 1/00
Мітки: пристрій, подачі, плоских, деталей, базування
