Пристрій для розподіляння потоку сипкого матеріалу

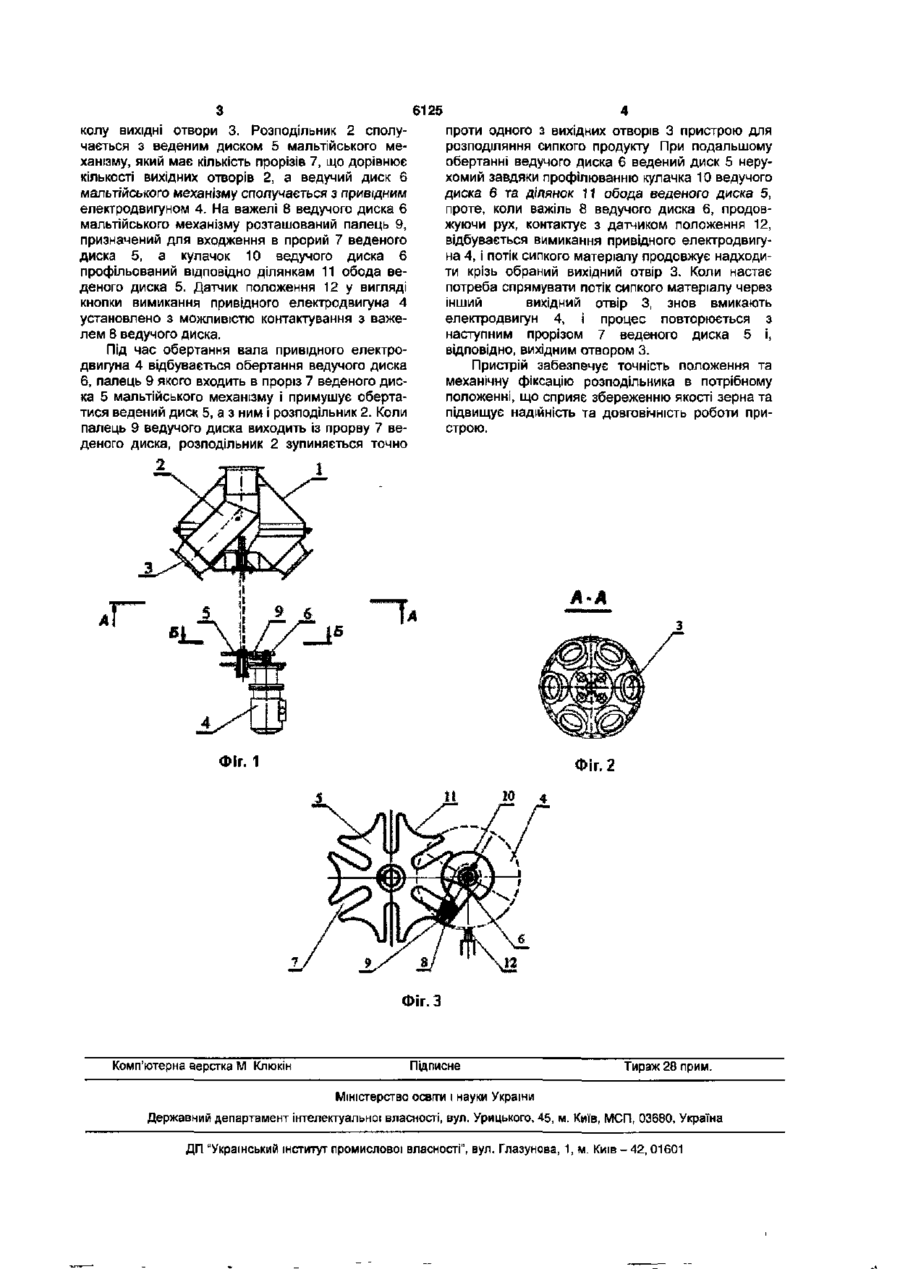

Пристрій для розподіляння потоку сипкого матеріалу, що містить установлений з можливістю обертання навколо вертикальної осі сполучений з приводом розподільник та розташовані по колу вихідні отвори, який відрізняється тим, що він обладнаний датчиком положення розподільника, розподільник сполучений з веденим диском мальтійського механізму зовнішнього зачеплення, ведучий диск якого з'єднаний з приводом, причому кількість прорізів веденого диска мальтійського механізму дорівнює кількості вихідних отворів, а датчик положення розподільника установлений з можливістю контактування з важелем ведучого диска мальтійського механізму. Корисна модель стосується завантажувальних пристроїв для груп силосів або подібних циліндричних оболонкових ємностей для сипких матеріалів і може бути застосоване під час будування силосних зерносховищ. Відомий пристрій для розподіляння потоку зерна, що має установлений з можливістю обертання круг вертикальної осі обладнаний привідним електродвигуном розподільник та розподілені по колу вихідні отвори [заявка на видачу деклараційного патенту України на корисну модель № 20040806432 від 02.08.2004, A01F 25/18, B65D 88/54, B65G 53/00, D65G 65/30, F17D 1/00]. У відомому пристрої' важко забезпечити точне положення розподільника, зміщення якого відносно потрібного положення викликає утворення уступу, в який ударяється потік зерна, що призводить до дроблення зерна, а отже, до погіршення його якості. Технічна задача корисної моделі полягає в удосконаленні пристрою для розподіляння сипкого матеріалу, що має установлений з можливістю обертання круг вертикальної осі розподільник та розподілені по колу вихідні отвори шляхом з'єднання розподільника з веденим диском мальтійського механізму зовнішнього зачеплення, ведучий диск якого з'єднаний з приводом, виконанням у веденому диску такої кількості прорізів, яка дорівнює кількості вихідних отворів, і обладнання пристрою датчиком положення розподільника, установленим з можливістю контактування з важелем ведучого диска мальтійського механізму, забезпечуючи за умови рівномірного обертання привідного двигуна переривчастий рух розподільника із зменшеними динамічними навантаженнями на початку та в КІНЦІ переміщення, точність положення та механічну фіксацію розподільника в потрібному положенні, що сприяє збереженню якості зерна та підвищує надійність та довговічність роботи пристрою. Пристрій для розподіляння потоку сипкого матеріалу, що має установлений з можливістю обертання круг вертикальної осі сполучений з приводом розподільник та розташовані по колу вихідні отвори, обладнаний датчиком положення розподільника, а розподільник сполучений з веденим диском мальтійського механізму зовнішнього зачеплення, ведучий диск якого з'єднаний з приводом, причому кількість прорізів веденого диска мальтійського механізму дорівнює кількості вихідних отворів, а датчик положення розподільника установлений з можливістю контактування з важелем ведучого диска мальтійського механізму. Корисну модель пояснено ескізами. Фіг. 1. Пристрій для розподіляння потоку сипкого матеріалу (загальний вид, поздовжній розріз). Фіг. 2. Пристрій для розподіляння потоку сипкого матеріалу (вид знизу). Фіг. 3. Схема мальтійського механізму. Пристрій для розподіляння сипкого продукту має установлений в корпусі 1 з можливістю обертання круг вертикальної осі виконаний у вигляді трубного коліна розподільник 2 та розташовані по ю CM CD 6125 колу вихідні отвори 3. Розподільник 2 сполучається з веденим диском 5 мальтійського механізму, який має кількість прорізів 7, що дорівнює кількості вихідних отворів 2, а ведучий диск 6 мальтійського механізму сполучається з привщним електродвигуном 4. На важелі 8 ведучого диска 6 мальтійського механізму розташований палець 9, призначений для входження в прорий 7 веденого диска 5, а кулачок 10 ведучого диска 6 профільований відповідно ділянкам 11 обода веденого диска 5. Датчик положення 12 у вигляді кнопки вимикання привідного електродвигуна 4 установлено з можливістю контактування з важелем 8 ведучого диска. проти одного з вихідних отворів 3 пристрою для розподіляння сипкого продукту При подальшому обертанні ведучого диска б ведений диск 5 нерухомий завдяки профілюванню кулачка 10 ведучого диска 6 та ділянок 11 обода веденого диска 5, проте, коли важіль 8 ведучого диска 6, продовжуючи рух, контактує з датчиком положення 12, відбувається вимикання привідного електродвигуна 4, І потік сипкого матеріалу продовжує надходити крізь обраний вихідний отвір 3. Коли настає потреба спрямувати потік сипкого матеріалу через інший вихідний отвір 3, знов вмикають електродвигун 4, і процес повторюється з наступним прорізом 7 веденого диска 5 і, відповідно, вихідним отвором 3. Пристрій забезпечує точність положення та механічну фіксацію розподільника в потрібному положенні, що сприяє збереженню якості зерна та підвищує надійність та довговічність роботи пристрою. Під час обертання вала привідного електродвигуна 4 відбувається обертання ведучого диска 6, палець 9 якого входить в проріз 7 веденого диска 5 мальтійського механізму і примушує обертатися ведений диск 5, а з ним І розподільник 2. Коли палець 9 ведучого диска виходить із прорву 7 веденого диска, розподільник 2 зупиняється точно ФІГ. 1 Фіг. 2 Фіг. З Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
