Сівалка

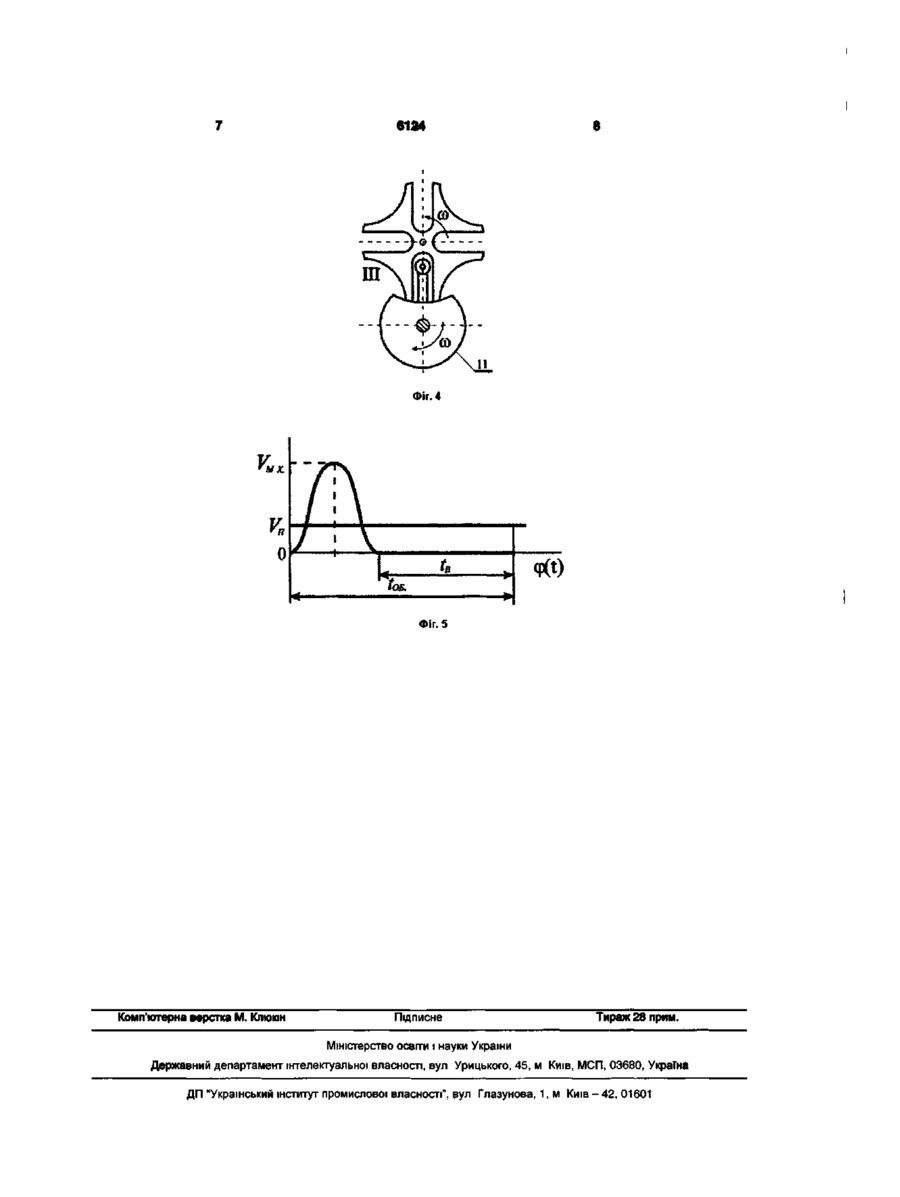

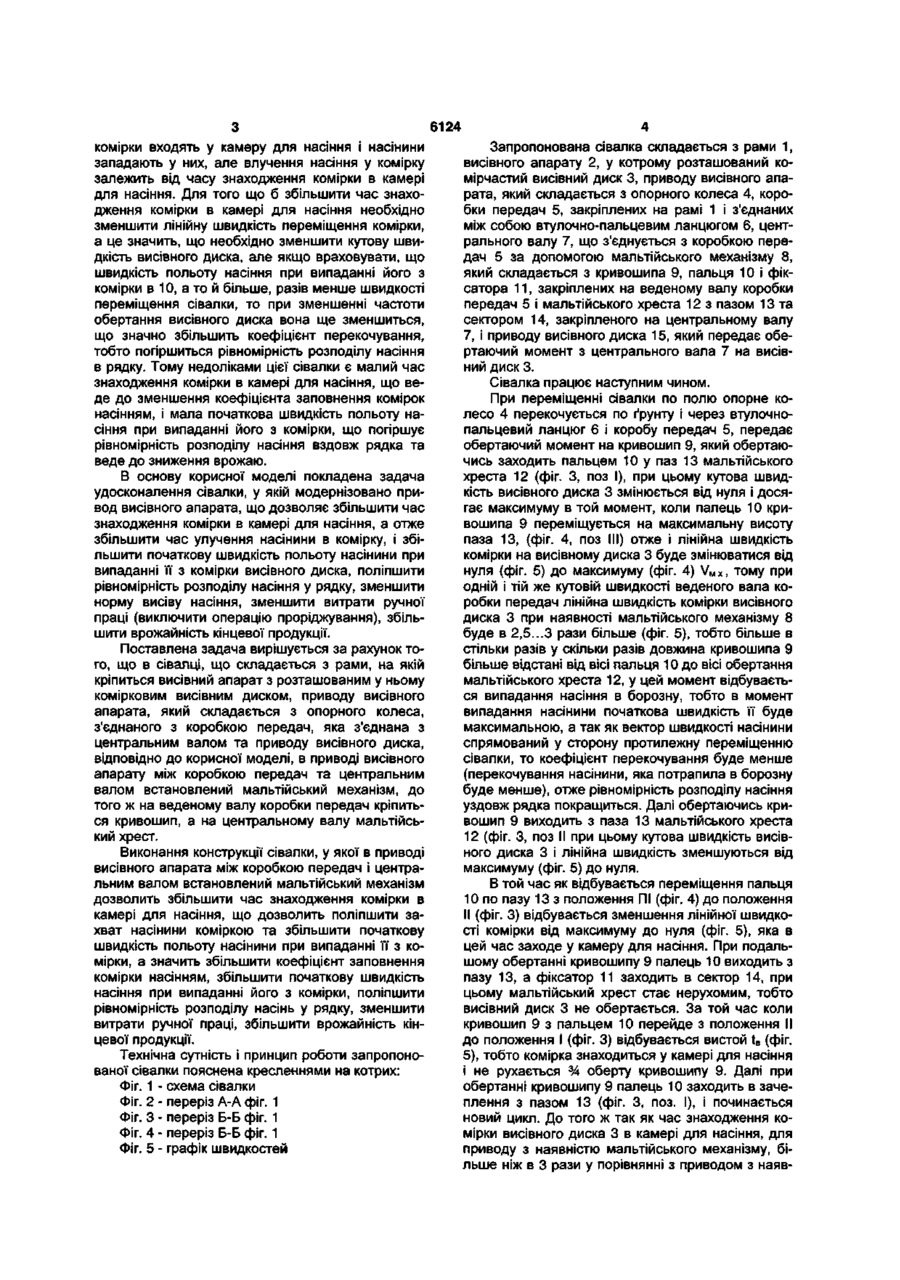

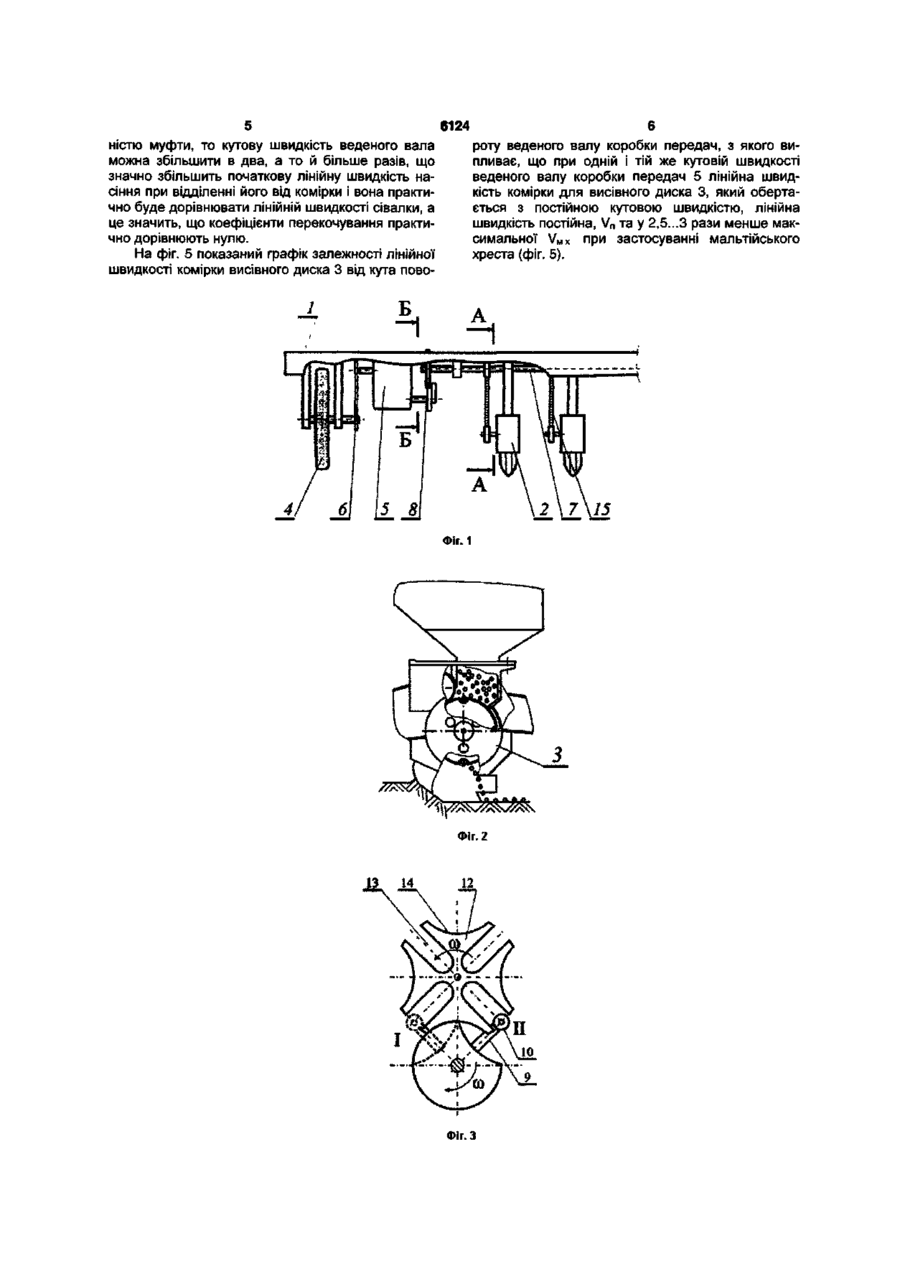

Сівалка, що містить раму, на якій закріплений висівний апарат з розташованим у ньому комірковим висівним диском, привід висівного апарата, який складається з опорного колеса, з'єднаного з коробкою передач, яка з'єднана з центральним валом, та приводу висівного диска, який відрізняється тим, що в приводі висівного апарата між коробкою передач та центральним валом встановлений мальтійський механізм, при цьому на веденому валу коробки передач закріплений кривошип, а на центральному валу мальтійський хрест Корисна модель відноситься до сільськогосподарської техніки, а саме до посівних машин Основною задачею висіву є забезпечення оптимальної густоти стояння рослин і рівномірний розподіл їх по площі яка засівається, тобто створення таких умов, при яких між рослинними організмами рівномірно розподіляються чотири рівнозначних фактори їхньої ЖИТТЄДІЯЛЬНОСТІ (світло, тепло, вода й елементи споживання) Рівномірність розподілу насінь у рядку досягається сівалками точного висіву Відома конструкція сівалки «Джон Дир» (США), що складається з рами, висівного апарату, комірчастого висівного диска з вертикальною вісю обертання, опорного колеса, коробки передач, муфти» центрального валу, приводу висівного диска [Чичиков В П Овощные сеялки и комбинированные агрегаты Кишинев «ШТИИНЦА», 1984] Привід висівного апарату в сівалці «Джон Дир» здійснюється від опорного колеса через коробку передач, з'єднану з центральним валом за допомогою муфти, а від центрального вала на привід висівного диска Так як висівний диск розташований горизонтально, то наскрізні комірки зроблені на його бічній поверхні При своєму обертанні, висівний диск підводить комірку у камеру для насіння, куди западає насіння, але так як заповнення комірки насінням залежить від часу знаходження комірки в камері для насіння, то для того щоб цей час збільшити необхідно частоту обертання висівного диска зменшити Точність розподілу насіння в рядку залежить від швидкості переміщення сівалки і почат кової швидкості польоту насіння при випаданні його з комірки В сівалках з висівним апаратом дискового типу початкова швидкість польоту насіння при відділення його від висівного диска в 10, а то й більше, разів менше від швидкості переміщення сівалки, тобто якщо зменшити частоту обертів висівного диска зменшиться початкова швидкість польоту насіння при відділення його від комірки, тоді збільшиться коефіцієнт перекочування, а звідти погіршиться рівномірність розподілу насіння в рядку Тому недоліками цієї сівалки є малий час знаходження комірки в камері для насіння, що веде до зменшення коефіцієнта заповнення комірок насінням, і мала початкова швидкість польоту насінні при випаданні його з комірки, що погіршує рівномірність розподілу насіння в рядку та веде до зниження врожаю За прототип прийнята механічна сівалка «Уєбб» (Англія), ЩО складається з рами, висівного апарата, комірчастого висівного диска з горизонтальною віссю обертання, опорного колеса, коробки передач, муфти, центрального вала і приводу висівного диска [Гусев В М , Иваница С К - В кн Тенденция развития конструкций пропашных сеялок Обзор инфор ЦНИИТЭИ - М , 1982-30 с ] У сівалці «Уєбб» привід висівного апарата здійснюється від опорного колеса сівалки через коробку передач, яка з єднана з центральним валом за допомогою муфти, а від центрального вала на привід висівного диска На циліндричній поверхні висівного диска зроблені комірки При обертанні висівного диска со см со О) 6124 комірки входять у камеру для насіння і насінини западають у них, але влучення насіння у комірку залежить від часу знаходження комірки в камері для насіння. Для того що б збільшити час знаходження комірки в камері для насіння необхідно зменшити лінійну швидкість переміщення комірки, а це значить, що необхідно зменшити кутову швидкість висівного диска, але якщо враховувати, що швидкість польоту насіння при випаданні його з комірки в 10, а то й більше, разів менше швидкості переміщення сівалки, то при зменшенні частоти обертання висівного диска вона ще зменшиться, що значно збільшить коефіцієнт перекочування, тобто погіршиться рівномірність розподілу насіння в рядку. Тому недоліками цієї сівалки є малий час знаходження комірки в камері для насіння, що веде до зменшення коефіцієнта заповнення комірок насінням, і мала початкова швидкість польоту насіння при випаданні його з комірки, що погіршує рівномірність розподілу насіння вздовж рядка та веде до зниження врожаю. В основу корисної моделі покладена задача удосконалення сівалки, у якій модернізовано привод висівного апарата, що дозволяє збільшити час знаходження комірки в камері для насіння, а отже збільшити час улучення насінини в комірку, і збільшити початкову швидкість польоту насінини при випаданні її з комірки висівного диска, поліпшити рівномірність розподілу насіння у рядку, зменшити норму висіву насіння, зменшити витрати ручної праці (виключити операцію проріджування), збільшити врожайність кінцевої продукції. Поставлена задача вирішується за рахунок того, що в сівалці, що складається з рами, на якій кріпиться висівний апарат з розташованим у ньому комірковим висівним диском, приводу висівного апарата, який складається з опорного колеса, з'єднаного з коробкою передач, яка з'єднана з центральним валом та приводу висівного диска, відповідно до корисної моделі, в приводі висівного апарату між коробкою передач та центральним валом встановлений мальтійський механізм, до того ж на веденому валу коробки передач кріпиться кривошип, а на центральному валу мальтійський хрест. Виконання конструкції сівалки, у якої в приводі висівного апарата між коробкою передач і центральним валом встановлений мальтійський механізм дозволить збільшити час знаходження комірки в камері для насіння, що дозволить поліпшити захват насінини коміркою та збільшити початкову швидкість польоту насінини при випаданні її з комірки, а значить збільшити коефіцієнт заповнення комірки насінням, збільшити початкову швидкість насіння при випаданні його з комірки, поліпшити рівномірність розподілу насінь у рядку, зменшити витрати ручної праці, збільшити врожайність кінцевої продукції. Технічна сутність і принцип роботи запропонованої сівалки пояснена кресленнями на котрих: Фіг. 1 - схема сівалки Фіг. 2 - переріз А-А фіг. 1 Фіг. З - переріз Б-Б фіг. 1 Фіг. 4 - переріз Б-Б фіг. 1 Фіг. 5 - графік швидкостей Запропонована сівалка складається з рами 1, висівного апарату 2, у котрому розташований комірчастий висівний диск 3, приводу висівного апарата, який складається з опорного колеса 4, коробки передач 5, закріплених на рамі 1 і з'єднаних між собою втулочно-пальцевим ланцюгом 6, центрального валу 7, що з'єднується з коробкою передач 5 за допомогою мальтійського механізму 8, який складається з кривошипа 9, пальця 10 і фіксатора 11, закріплених на веденому валу коробки передач 5 і мальтійського хреста 12 з пазом 13 та сектором 14, закріпленого на центральному валу 7, і приводу висівного диска 15, який передає обертаючий момент з центрального вала 7 на висівний диск 3. Сівалка працює наступним чином. При переміщенні сівалки по полю опорне колесо 4 перекочується по ґрунту і через втулочнопальцевий ланцюг 6 і коробу передач 5, передає обертаючий момент на кривошип 9, який обертаючись заходить пальцем 10 у паз 13 мальтійського хреста 12 (фіг. З, поз І), при цьому кутова швидкість висівного диска 3 змінюється від нуля і досягає максимуму в той момент, коли палець 10 кривошипа 9 переміщується на максимальну висоту паза 13, (фіг. 4, поз III) отже і лінійна швидкість комірки на висівному диска 3 буде змінюватися від нуля (фіг. 5) до максимуму (фіг. 4) V M X , тому при одній і тій же кутовій швидкості веденого вала коробки передач лінійна швидкість комірки висівного диска 3 при наявності мальтійського механізму 8 буде в 2,5...З рази більше (фіг. 5), тобто більше в стільки разів у скільки разів довжина кривошипа 9 більше відстані від вісі пальця 10 до вісі обертання мальтійського хреста 12, у цей момент відбувається випадання насіння в борозну, тобто в момент випадання насінини початкова швидкість її буде максимальною, а так як вектор швидкості насінини спрямований у сторону протилежну переміщенню сівалки, то коефіцієнт перекочування буде менше (перекочування насінини, яка потрапила в борозну буде менше), отже рівномірність розподілу насіння уздовж рядка покращиться. Далі обертаючись кривошип 9 виходить з паза 13 мальтійського хреста 12 (фіг. З, поз II при цьому кутова швидкість висівного диска 3 і лінійна швидкість зменшуються від максимуму (фіг. 5) до нуля. В той час як відбувається переміщення пальця 10 по пазу 13 з положення ПІ (фіг. 4) до положення 1 (фіг. 3) відбувається зменшення лінійної швидко1 сті комірки від максимуму до нуля (фіг. 5), яка в цей час заходе у камеру для насіння. При подальшому обертанні кривошипу 9 палець 10 виходить з пазу 13, а фіксатор 11 заходить в сектор 14, при цьому мальтійський хрест стає нерухомим, тобто висівний диск 3 не обертається. За той час коли кривошип 9 з пальцем 10 перейде з положення II до положення І (фіг. 3) відбувається вистой tB (фіг. 5), тобто комірка знаходиться у камері для насіння і не рухається % оберту кривошипу 9. Далі при обертанні кривошипу 9 палець 10 заходить в зачеплення з пазом 13 (фіг. З, поз. І), і починається новий цикл. До того ж так як час знаходження комірки висівного диска 3 в камері для насіння, для приводу з наявністю мальтійського механізму, більше ніж в 3 рази у порівнянні з приводом з наяв 6124 ністю муфти, то кутову швидкість веденого вала можна збільшити в два, а то й більше разів, що значно збільшить початкову лінійну швидкість насіння при відділенні його від комірки і вона практично буде дорівнювати лінійній швидкості сівалки, а це значить, що коефіцієнти перекочування практично дорівнюють нулю. На фіг. 5 показаний графік залежності лінійної швидкості комірки висівного диска 3 від кута пово роту веденого валу коробки передач, з якого випливає, що при одній і тій же кутовій швидкості веденого валу коробки передач 5 лінійна швидкість комірки для висівного диска 3, який обертається з постійною кутовою швидкістю, лінійна швидкість постійна, Vn та у 2,5...З рази менше максимальної VMX при застосуванні мальтійського хреста (фіг. 5). Фіг. 1 Фіг. 2 13 14 Фіг. З 6124 Фіг. 4 Фіг. 5 Комп'ютерна верстка М. Клююн Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
