Мобільний телефон

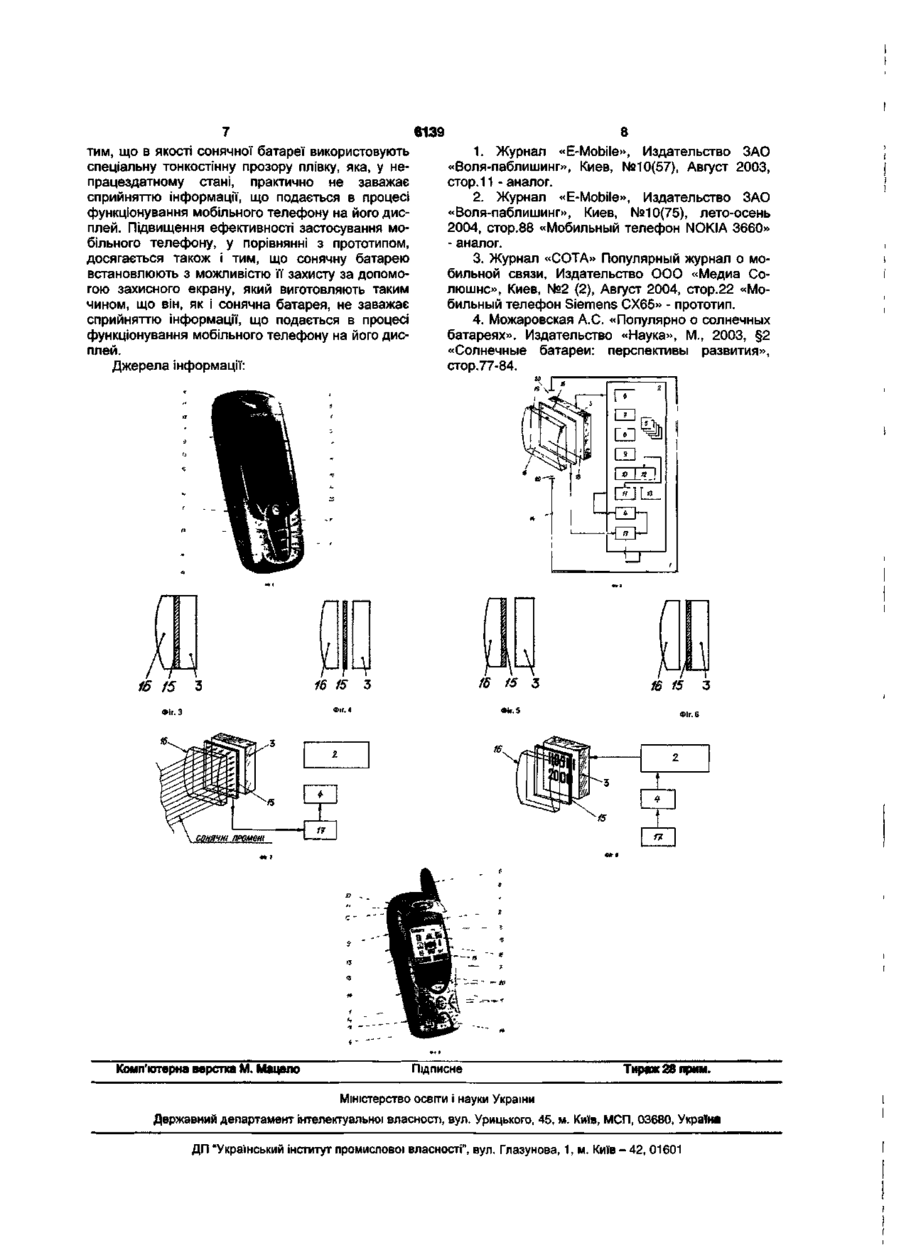

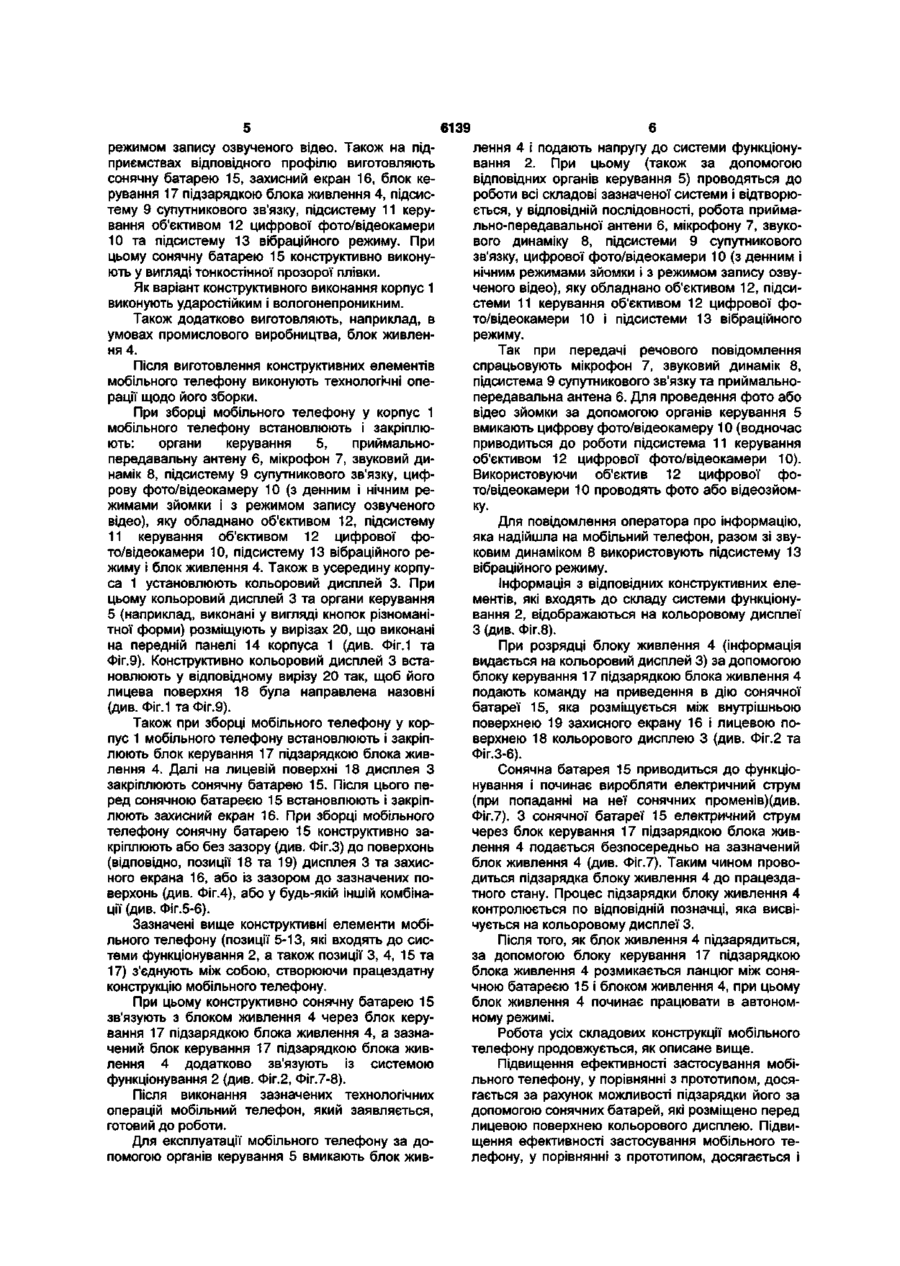

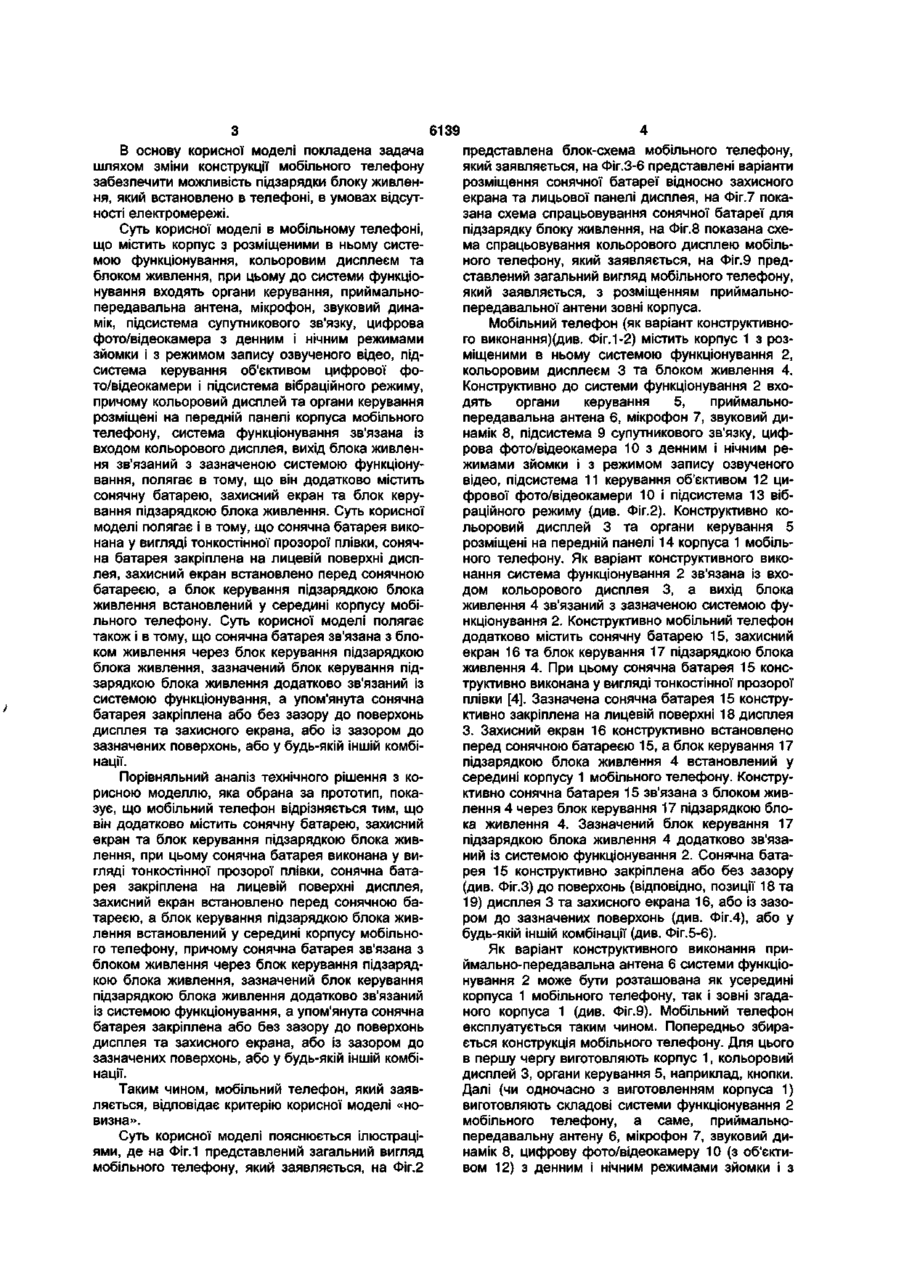

Мобільний телефон, що містить корпус з розміщеними в ньому системою функціонування, кольоровим дисплеєм та блоком живлення, при цьому до системи функціонування входять органи керування, приймально-передавальна антена, мікрофон, звуковий динамік, підсистема супутникового зв'язку, цифрова фото/відеокамера з денним і нічним режимами зйомки і з режимом запису озвученого відео, підсистема керування об'єктивом цифрової фото/відеокамери і підсистема вібраційного режиму, причому кольоровий дисплей та органи керування розміщені на передній панелі корпуса мобільного телефону, система функціонування зв'язана із входом кольорового дисплея, Корисна модель відноситься до галузі зв'язку, зокрема, д о приймально-передаючих пристроїв, а саме, до мобільних телефонів. Відомий мобільний телефон, що містить корпус з розміщеними в ньому органами керування, екраном, приймально-передавальною антеною, мікрофоном, звуковим динаміком, системою супутникового зв'язку, системою вібраційного режиму і блоком живлення [1]. До недоліків відомого мобільного телефону відноситься те, що неможливо провести підзарядку блоку живлення в умовах відсутності електромережі. Відомий мобільний телефон, що містить корпус з розміщеними в ньому органами керування, дисплеєм, приймально-передавальною антеною, мікрофоном, звуковим динаміком, системою супутникового зв'язку, системою вібраційного режиму і блоком живлення, при цьому на корпусі установлений вузол кріплення [2]. До недоліків відомого мобільного телефону відноситься те, що неможливо провести підзарядку блоку живлення в умовах відсутності електромережі. вихід блока живлення зв'язаний з зазначеною системою функціонування, який відрізняється тим, що він додатково містить сонячну батарею, захисний екран та блок керування підзарядкою блока живлення, при цьому сонячна батарея виконана у вигляді тонкостінної прозорої плівки, сонячна батарея закріплена на лицевій поверхні дисплея, захисний екран встановлено перед сонячною батареєю, а блок керування підзарядкою блока живлення встановлений усередині корпусу мобільного телефону, причому сонячна батарея зв'язана з блоком живлення через блок керування підзарядкою блока живлення, зазначений блок керування підзарядкою блока живлення додатково зв'язаний із системою функціонування, а зазначена сонячна батарея закріплена або без зазору до поверхонь дисплея та захисного екрана, або із зазором д о зазначених поверхонь, або у будь-якій іншій комбінації. Найбільш близьким технічним рішенням, виконаним у вигляді корисної моделі, як за суттю, так і по задачах, що вирішуються, обраної за прототип, є мобільний телефон, що містить корпус з розміщеними в ньому системою функціонування, кольоровим дисплеєм та блоком живлення, при цьому до системи функціонування входять органи керування, приймально-передавальна антена, мікрофон, звуковий динамік, підсистема супутникового зв'язку, цифрова фото/відеокамера з денним і нічним режимами зйомки і з режимом запису озвученого відео, підсистема керування об'єктивом цифрової фото/відеокамери і підсистема вібраційного режиму, причому кольоровий дисплей та органи керування розміщені на передній панелі корпуса мобільного телефону, система функціонування зв'язана із входом кольорового дисплея, вихід блока живлення зв'язаний з зазначеною системою функціонування [3]. До недоліків відомого мобільного телефону, який обраний за прототип, відноситься те, що неможливо провести підзарядку блоку живлення, який встановлений в телефоні, в умовах відсутності електромережі. £2 w О) СО ^™ ( 0 р4 С* ST w 6139 В основу корисної моделі покладена задача шляхом зміни конструкції мобільного телефону забезпечити можливість підзарядки блоку живлення, який встановлено в телефоні, в умовах відсутності електромережі. Суть корисної моделі в мобільному телефоні, що містить корпус з розміщеними в ньому системою функціонування, кольоровим дисплеєм та блоком живлення, при цьому до системи функціонування входять органи керування, приймальнопередавальна антена, мікрофон, звуковий динамік, підсистема супутникового зв'язку, цифрова фото/відеокамера з денним і нічним режимами зйомки і з режимом запису озвученого відео, підсистема керування об'єктивом цифрової фото/відеокамери і підсистема вібраційного режиму, причому кольоровий дисплей та органи керування розміщені на передній панелі корпуса мобільного телефону, система функціонування зв'язана із входом кольорового дисплея, вихід блока живлення зв'язаний з зазначеною системою функціонування, полягає в тому, що він додатково містить сонячну батарею, захисний екран та блок керування підзарядкою блока живлення. Суть корисної моделі полягає і в тому, що сонячна батарея виконана у вигляді тонкостінної прозорої плівки, сонячна батарея закріплена на лицевій поверхні дисплея, захисний екран встановлено перед сонячною батареєю, а блок керування підзарядкою блока живлення встановлений у середині корпусу мобільного телефону. Суть корисної моделі полягає також і в тому, що сонячна батарея зв'язана з блоком живлення через блок керування підзарядкою блока живлення, зазначений блок керування підзарядкою блока живлення додатково зв'язаний із системою функціонування, а упом'янута сонячна батарея закріплена або без зазору до поверхонь дисплея та захисного екрана, або із зазором до зазначених поверхонь, або у будь-якій іншій комбінації. Порівняльний аналіз технічного рішення з корисною моделлю, яка обрана за прототип, показує, що мобільний телефон відрізняється тим, що він додатково містить сонячну батарею, захисний екран та блок керування підзарядкою блока живлення, при цьому сонячна батарея виконана у вигляді тонкостінної прозорої плівки, сонячна батарея закріплена на лицевій поверхні дисплея, захисний екран встановлено перед сонячною батареєю, а блок керування підзарядкою блока живлення встановлений у середині корпусу мобільного телефону, причому сонячна батарея зв'язана з блоком живлення через блок керування підзарядкою блока живлення, зазначений блок керування підзарядкою блока живлення додатково зв'язаний із системою функціонування, а упом'янута сонячна батарея закріплена або без зазору до поверхонь дисплея та захисного екрана, або із зазором до зазначених поверхонь, або у будь-якій іншій комбінації. Таким чином, мобільний телефон, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 представлений загальний вигляд мобільного телефону, який заявляється, на Фіг.2 представлена блок-схема мобільного телефону, який заявляється, на Фіг.3-6 представлені варіанти розміщення сонячної батареї відносно захисного екрана та лицьової панелі дисплея, на Фіг.7 показана схема спрацьовування сонячної батареї для підзарядку блоку живлення, на Фіг.8 показана схема спрацьовування кольорового дисплею мобільного телефону, який заявляється, на Фіг.9 представлений загальний вигляд мобільного телефону, який заявляється, з розміщенням приймальнопередавальної антени зовні корпуса. Мобільний телефон (як варіант конструктивного виконання)(див. Фіг. 1-2) містить корпус 1 з розміщеними в ньому системою функціонування 2, кольоровим дисплеєм 3 та блоком живлення 4. Конструктивно до системи функціонування 2 входять органи керування 5, приймальнопередавальна антена 6, мікрофон 7, звуковий динамік 8, підсистема 9 супутникового зв'язку, цифрова фото/відеокамера 10 з денним і нічним режимами зйомки і з режимом запису озвученого відео, підсистема 11 керування об'єктивом 12 цифрової фото/відеокамери 10 і підсистема 13 вібраційного режиму (див. Фіг.2). Конструктивно кольоровий дисплей 3 та органи керування 5 розміщені на передній панелі 14 корпуса 1 мобільного телефону. Як варіант конструктивного виконання система функціонування 2 зв'язана із входом кольорового дисплея 3, а вихід блока живлення 4 зв'язаний з зазначеною системою функціонування 2. Конструктивно мобільний телефон додатково містить сонячну батарею 15, захисний екран 16 та блок керування 17 підзарядкою блока живлення 4. При цьому сонячна батарея 15 конструктивно виконана у вигляді тонкостінної прозорої плівки [4]. Зазначена сонячна батарея 15 конструктивно закріплена на лицевій поверхні 18 дисплея 3. Захисний екран 16 конструктивно встановлено перед сонячною батареєю 15, а блок керування 17 підзарядкою блока живлення 4 встановлений у середині корпусу 1 мобільного телефону. Конструктивно сонячна батарея 15 зв'язана з блоком живлення 4 через блок керування 17 підзарядкою блока живлення 4. Зазначений блок керування 17 підзарядкою блока живлення 4 додатково зв'язаний із системою функціонування 2. Сонячна батарея 15 конструктивно закріплена або без зазору (див. Фіг.З) до поверхонь (відповідно, позиції 18 та 19) дисплея 3 та захисного екрана 16, або із зазором до зазначених поверхонь (див. Фіг.4), або у будь-якій іншій комбінації (див. Фіг.5-6). Як варіант конструктивного виконання приймально-передавальна антена 6 системи функціонування 2 може бути розташована як усередині корпуса 1 мобільного телефону, так і зовні згаданого корпуса 1 (див. Фіг.9). Мобільний телефон експлуатується таким чином. Попередньо збирається конструкція мобільного телефону. Для цього в першу чергу виготовляють корпус 1, кольоровий дисплей 3, органи керування 5, наприклад, кнопки. Далі (чи одночасно з виготовленням корпуса 1) виготовляють складові системи функціонування 2 мобільного телефону, а саме, приймальнопередавальну антену 6, мікрофон 7, звуковий динамік 8, цифрову фото/відеокамеру 10 (з об'єктивом 12) з денним і нічним режимами зйомки і з 6139 режимом запису озвученого відео. Також на підприємствах відповідного профілю виготовляють сонячну батарею 15, захисний екран 16, блок керування 17 підзарядкою блока живлення 4, підсистему 9 супутникового зв'язку, підсистему 11 керування об'єктивом 12 цифрової фото/відеокамери 10 та підсистему 13 вібраційного режиму. При цьому сонячну батарею 15 конструктивно виконують у вигляді тонкостінної прозорої плівки. Як варіант конструктивного виконання корпус 1 виконують ударостійким і вологонепроникним. Також додатково виготовляють, наприклад, в умовах промислового виробництва, блок живлення 4. Після виготовлення конструктивних елементів мобільного телефону виконують технологічні операції щодо його зборки. При зборці мобільного телефону у корпус 1 мобільного телефону встановлюють і закріплюють: органи керування 5, приймальнопередавальну антену 6, мікрофон 7, звуковий динамік 8, підсистему 9 супутникового зв'язку, цифрову фото/відеокамеру 10 (з денним і нічним режимами зйомки і з режимом запису озвученого відео), яку обладнано об'єктивом 12, підсистему 11 керування об'єктивом 12 цифрової фото/відеокамери 10, підсистему 13 вібраційного режиму і блок живлення 4. Також в усередину корпуса 1 установлюють кольоровий дисплей 3. При цьому кольоровий дисплей 3 та органи керування 5 (наприклад, виконані у вигляді кнопок різноманітної форми) розміщують у вирізах 20, що виконані на передній панелі 14 корпуса 1 (див. Фіг. 1 та Фіг.9). Конструктивно кольоровий дисплей 3 встановлюють у відповідному вирізу 20 так, щоб його лицева поверхня 18 була направлена назовні (див. Фіг.1 та Фіг.9). Також при зборці мобільного телефону у корпус 1 мобільного телефону встановлюють і закріплюють блок керування 17 підзарядкою блока живлення 4. Далі на лицевій поверхні 18 дисплея З закріплюють сонячну батарею 15. Після цього перед сонячною батареєю 15 встановлюють і закріплюють захисний екран 16. При зборці мобільного телефону сонячну батарею 15 конструктивно закріплюють або без зазору (див. Фіг.З) до поверхонь (відповідно, позиції 18 та 19) дисплея 3 та захисного екрана 16, або із зазором до зазначених поверхонь (див. Фіг.4), або у будь-якій іншій комбінації (див. Фіг.5-6). Зазначені вище конструктивні елементи мобільного телефону (позиції 5-13, які входять до системи функціонування 2, а також позиції 3, 4, 15 та 17) з'єднують між собою, створюючи працездатну конструкцію мобільного телефону. При цьому конструктивно сонячну батарею 15 зв'язують з блоком живлення 4 через блок керування 17 підзарядкою блока живлення 4, а зазначений блок керування 17 підзарядкою блока живлення 4 додатково зв'язують із системою функціонування 2 (див. Фіг.2, Фіг.7-8). Після виконання зазначених технологічних операцій мобільний телефон, який заявляється, готовий до роботи. Для експлуатації мобільного телефону за допомогою органів керування 5 вмикають блок жив лення 4 і подають напругу до системи функціонування 2. При цьому (також за допомогою відповідних органів керування 5) проводяться до роботи всі складові зазначеної системи і відтворюється, у відповідній послідовності, робота приймально-передавальної антени 6, мікрофону 7, звукового динаміку 8, підсистеми 9 супутникового зв'язку, цифрової фото/відеокамери 10 (з денним і нічним режимами зйомки і з режимом запису озвученого відео), яку обладнано об'єктивом 12, підсистеми 11 керування об'єктивом 12 цифрової фото/відеокамери 10 і підсистеми 13 вібраційного режиму. Так при передачі речового повідомлення спрацьовують мікрофон 7, звуковий динамік 8, підсистема 9 супутникового зв'язку та приймальнопередавальна антена 6. Для проведення фото або відео зйомки за допомогою органів керування 5 вмикають цифрову фото/відеокамеру 10 (водночас приводиться до роботи підсистема 11 керування об'єктивом 12 цифрової фото/відеокамери 10). Використовуючи об'єктив 12 цифрової фото/відеокамери 10 проводять фото або відеозйомку. Для повідомлення оператора про інформацію, яка надійшла на мобільний телефон, разом зі звуковим динаміком 8 використовують підсистему 13 вібраційного режиму. Інформація з відповідних конструктивних елементів, які входять до складу системи функціонування 2, відображаються на кольоровому дисплеї З (див. Фіг.8). При розрядці блоку живлення 4 (інформація видається на кольоровий дисплей 3) за допомогою блоку керування 17 підзарядкою блока живлення 4 подають команду на приведення в дію сонячної батареї 15, яка розміщується між внутрішньою поверхнею 19 захисного екрану 16 і лицевою поверхнею 18 кольорового дисплею 3 (див. Фіг.2 та Фіг.3-6). Сонячна батарея 15 приводиться до функціонування і починає виробляти електричний струм (при попаданні на неї сонячних променів)(див. Фіг.7). З сонячної батареї 15 електричний струм через блок керування 17 підзарядкою блока живлення 4 подається безпосередньо на зазначений блок живлення 4 (див. Фіг.7). Таким чином проводиться підзарядка блоку живлення 4 до працездатного стану. Процес підзарядки блоку живлення 4 контролюється по відповідній позначці, яка висвічується на кольоровому дисплеї 3. Після того, як блок живлення 4 підзарядиться, за допомогою блоку керування 17 підзарядкою блока живлення 4 розмикається ланцюг між сонячною батареєю 15 і блоком живлення 4, при цьому блок живлення 4 починає працювати в автономному режимі. Робота усіх складових конструкції мобільного телефону продовжується, як описане вище. Підвищення ефективності застосування мобільного телефону, у порівнянні з прототипом, досягається за рахунок можливості підзарядки його за допомогою сонячних батарей, які розміщено перед лицевою поверхнею кольорового дисплею. Підвищення ефективності застосування мобільного телефону, у порівнянні з прототипом, досягається і 6139 тим, що в якості сонячної батареї використовують спеціальну тонкостінну прозору плівку, яка, у непрацездатному стані, практично не заважає сприйняттю інформації, що подається в процесі функціонування мобільного телефону на його дисплей. Підвищення ефективності застосування мобільного телефону, у порівнянні з прототипом, досягається також і тим, що сонячну батарею встановлюють з можливістю її захисту за допомогою захисного екрану, який виготовляють таким чином, що він, як і сонячна батарея, не заважає сприйняттю інформації, що подається в процесі функціонування мобільного телефону на його дисплей. Джерела інформації: 8 1. Журнал «E-Mobile», Издательство ЗАО «Воля-паблишинг», Киев, №10(57), Август 2003, стор.11 - аналог. 2. Журнал «E-Mobile», Издательство ЗАО «Воля-паблишинг», Киев, №10(75), лето-осень 2004, стор.88 «Мобильный телефон NOKIA 3660» - аналог. 3. Журнал «СОТА» Популярный журнал о мобильной связи, Издательство 0 0 0 «Медиа Солюшнс», Киев, №2 (2), Август 2004, стор.22 «Мобильный телефон Siemens CX65» - прототип. 4. Можаровская А.С. «Популярно о солнечных батареях». Издательство «Наука», М., 2003, §2 «Солнечные батареи: перспективы развития», стор.77-84. ГЇ 16 15 З Комп'ютерна верстка М. Мацело Підписне Тираж 2В прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, ля. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
