Пристрій для визначення параметрів альвеолярного відростка

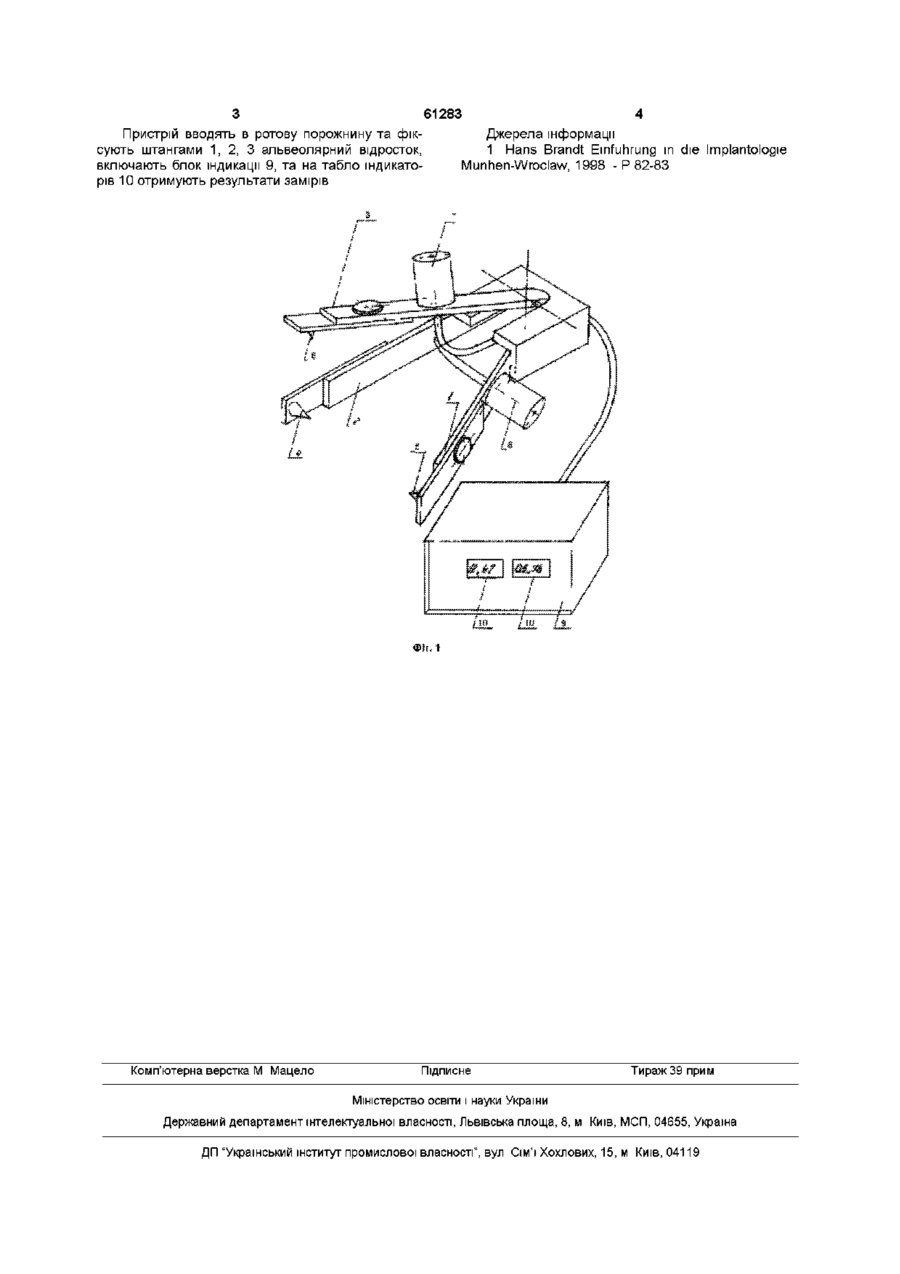

Пристрій для визначення параметрів альвеолярного відростка, який складається з двох скріплених між собою з одного боку штанг з голками на Винахід стосується медицини, зокрема ортопедичної та хірургічної стоматології і може бути використаний для вимірювання ширини та висоти альвеолярного відростка при виготовленні зубних протезів Відомий пристрій для вимірювання ширини альвеолярного відростка (1), який має форму циркуля та містить дві скріплені між собою штанги, з одного боку штанги містять прикріплені голки, для захоплення альвеолярного відростка, а з протилежного боку - ручки та шкалу для вимірювання його ширини Цим пристроєм можна вимірювати ширину альвеолярного відростка, проте для якісного виготовлення зубних протезів необхідно мати також дані про його висоту Крім того пристрій не забезпечує достатньої точності вимірювання В основу винаходу поставлене завдання, шляхом зміни конструкції пристрою, розширити його функціональні можливості, зокрема забезпечити одночасне і точне вимірювання ширини та висоти альвеолярного відростка Поставлене завдання досягається тим, що пристрій для визначення параметрів альвеолярного відростка, який складається з двох скріплених між собою з одного боку штанг з голками на вільних кінцях, згідно з винаходом додатково містить ще одну штангу з голкою, причому дві штанги з'єднані циркулеподібно, з можливістю рухатися паралельно відносно осі з'єднання, і призначені для фіксування ширини альвеолярного відростка, а третя штанга прикріплена до двох інших з можли вільних кінцях, який відрізняється тим, що додатково містить ще одну штангу з голкою, причому дві штанги з'єднані циркулеподібно, з можливістю рухатися паралельно відносно осі з'єднання, і призначені для фіксування ширини альвеолярного відростка, а третя штанга прикріплена до двох інших з можливістю рухатися перпендикулярно і призначена для фіксування висоти альвеолярного відростка, до штанг прикріплені датчики, з'єднані з електронним блоком індикації вістю рухатися перпендикулярно і призначена для фіксування висоти альвеолярного відростка, до штанг прикріплені датчики, з'єднані з електронним блоком індикації Наявність ще одної штанги дає можливість забезпечити одночасне вимірювання ширини основи, висоти альвеолярного відростка відносно даної основи, товщини слизової при основі альвеолярного відростка та по гребеню, найвищу точку гребеня альвеолярного відростка, напрямок розміщення альвеолярного відростка Наявність датчиків та електронного блоку індикації дає можливість здійснити потрібні заміри з точністю до міліметра На фіг зображений загальний вигляд пристрою для визначення параметрів альвеолярного відростка Пристрій містить три, з'єднаних між собою з одного боку, штанги 1, 2, 3 з голками 4, 5, 6 на вільних кінцях, дві штанги 1, 2 з'єднані циркулеподібно з можливістю рухатися паралельно відносно осі з'єднання, і призначені для фіксування ширини альвеолярного відростка а третя штанга 3 прикріплена до двох інших 1, 2 з можливістю рухатися перпендикулярно і призначена для фіксування висоти альвеолярного відростка До штанг прикріплені датчики 7, 8, з'єднані з блоком індикації 9 Блок індикації містить два індикатори 10 для вимірювання ширини та висоти альвеолярного відростка Пристрій працює таким чином CO 00 (О З 61283 4 Пристрій вводять в ротову порожнину та фікДжерела інформації сують штангами 1, 2, 3 альвеолярний відросток, 1 Hans Brandt Einfuhrung in die Implantologie включають блок індикації 9, та на табло індикатоMunhen-Wroclaw, 1998 - Р 82-83 рів 10 отримують результати замірів ІГ.1 Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
