Пристрій для електроіскрового легування

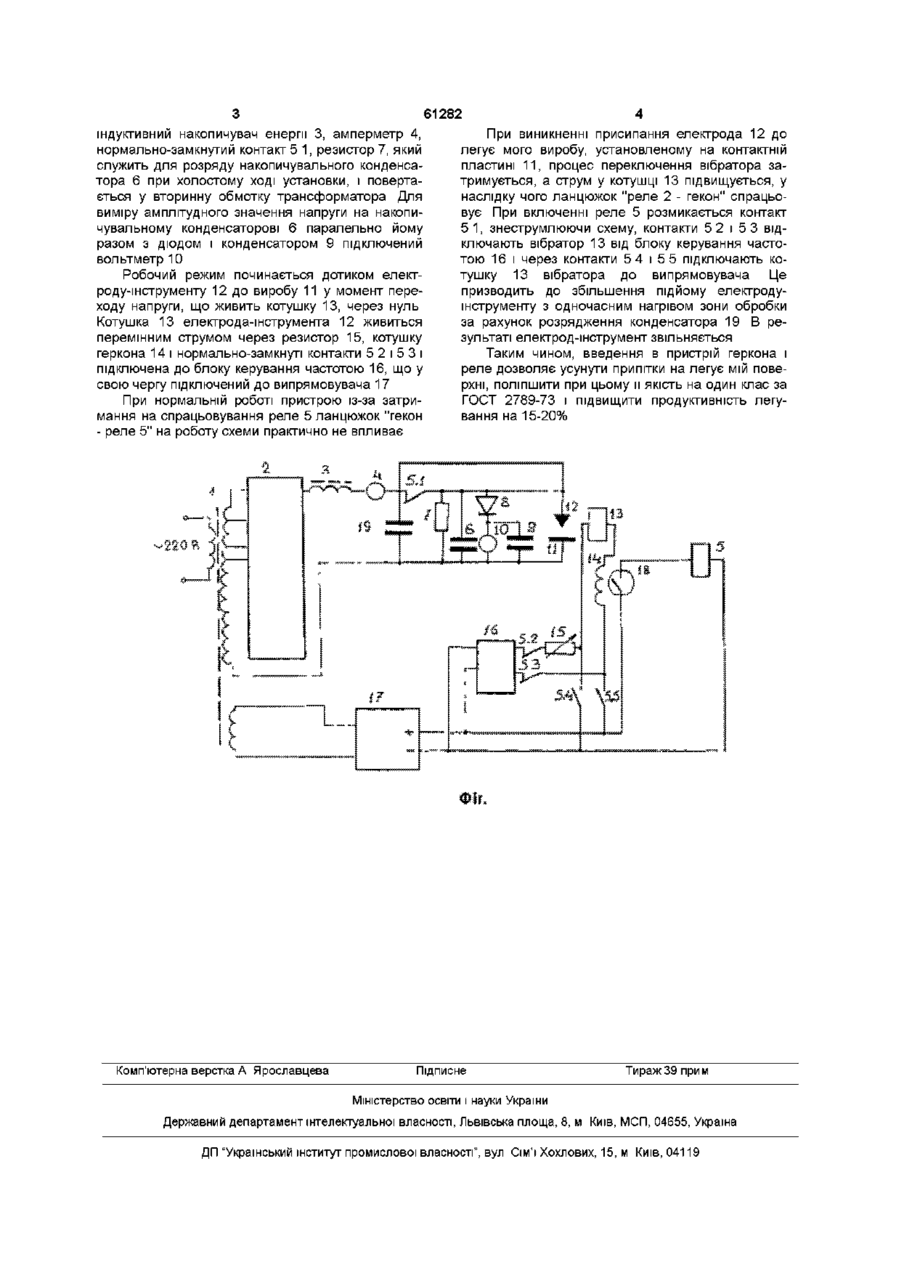

Пристрій для електроіскрового легування, що містить трансформатор напруги, накопичувальний конденсатор, резистори, тиристори, електромагнітний вібратор, блок керування частотою, котушки індуктивності, зміцнюючий електрод, контактну пластину, який відрізняється тим, що введено вузол, який складається, наприклад, з геркона і реле, причому контакт геркона послідовно з'єднується з реле, контакти якого відключають блок керування від накопичувачів енергії, підключають вібратор до постійного струму, відключаючи від змінного, а обмотка геркона включається в ланцюг вібратора Винахід відноситься до пристроїв для електрофізичних методів обробки, зокрема до електроіскрових пристроїв для легування, зміцнення і відновлення розмірів струмопровідних виробів і металорізальних інструментів Відомий пристрій (Ас №474418, кп У23Р/18, 1971), що складається з трансформатора напруги, до якого через тиристор підключений накопичувальний конденсатор, з'єднаний з контактною пластиною та електродом-інструментом, механічно зв'язаним з електромагнітним вібратором, у ланцюзі живлення котушки якого включений блок керування частотою вібрації, підключений через контакти перемичками до вторинної обмотки трансформатора з додатковими відводами випрямовувача, паралельно виходові якого включений резистор, причому котушка вібратора підключена до виходу випрямовувача через конденсатор і контакти перемикача пропонованого пристрою Пристрій містить трансформатор 1, до виводів якого приєднаний блок керування 2, підключений до індуктивного накопичувача 3 і через амперметр 4 та нормально-замкнутий контакт 5 1 до накопичувача конденсатора 6 Паралельно накопичувальному конденсаторові 6 включений розрядний резистор 7 для його розряду при холостому ході установки Для виміру амплітудного значення вихідної напруги на накопичувальному конденсаторові 6 паралельно йому разом з діодом 8 і конденсатором 9 включений вольтметр 10 Послідовно накопичувальному конденсатору 6 підключена контактна пластина 11 з електродом-інструментом 12, механічно з'єднаним з котушкою 13 вібратора, яка через котушку геркона 14, резистор 15 і нормально замкнуті контакти 5 2 і 5 3 з'єднана з блоком 16, що керує частотою вібрації зміцнюю чого електрода 12 Блок 16 з'єднаний з випрямовувачем 17, підключеним до трансформатора 1 До недоліків даного пристрою варто віднести таке явище як припік, що погіршує якість легованих поверхонь В основу винаходу поставлена задача підвищення якості і продуктивності легування Виконання поставленої задачі досягається тим, що в пристрій вібратора включається гекон, обмотка якого через контакти, що розмикають, підключається до блоку керування частотою, а контакт геркона послідовно з'єднується з обмоткою реле, що живиться від випрямовувача На кресленні (див Фіг) представлена схема Контакт геркона 18, з'єднаний послідовно з реле 5 і приєднаний до випрямовувача 17 Конденсатор 19 приєднаний паралельно іскровому проміжкові, що складається з контактної пластини 11 і електрода-інструмента 12 Нормально розімкнуті контакти 5 4 і 5 5 безпосередньо з'єднують котушку 13 вібратора з випрямовувачем 17 Пристрій працює таким чином При включенні пристрою в мережу струм із вторинної обмотки трансформатора 1 подається на блок керування 2, 00 (О 61282 індуктивний накопичувач енергії 3, амперметр 4, нормально-замкнутий контакт 5 1, резистор 7, який служить для розряду накопичувального конденсатора 6 при холостому ході установки, і повертається у вторинну обмотку трансформатора Для виміру амплітудного значення напруги на накопичувальному конденсаторові 6 паралельно йому разом з діодом і конденсатором 9 підключений вольтметр 10 Робочий режим починається дотиком електроду-інструменту 12 до виробу 11 у момент переходу напруги, що живить котушку 13, через нуль Котушка 13 електрода-інструмента 12 живиться перемінним струмом через резистор 15, котушку геркона 14 і нормально-замкнуті контакти 5 2 і 5 3 і підключена до блоку керування частотою 16, що у свою чергу підключений до випрямовувача 17 При нормальній роботі пристрою із-за затримання на спрацьовування реле 5 ланцюжок "гекон - реле 5" на роботу схеми практично не впливає Комп'ютерна верстка А Ярославцева При виникненні присипання електрода 12 до легує мого виробу, установленому на контактній пластині 11, процес переключення вібратора затримується, а струм у котушці 13 підвищується, у наслідку чого ланцюжок "реле 2 - гекон" спрацьовує При включенні реле 5 розмикається контакт 5 1, знеструмлюючи схему, контакти 5 2 і 5 3 відключають вібратор 13 від блоку керування частотою 16 і через контакти 5 4 і 5 5 підключають котушку 13 вібратора до випрямовувача Це призводить до збільшення підйому електродуінструменту з одночасним нагрівом зони обробки за рахунок розрядження конденсатора 19 В результаті електрод-інструмент звільняється Таким чином, введення в пристрій геркона і реле дозволяє усунути припітки на легує мій поверхні, поліпшити при цьому и якість на один клас за ГОСТ 2789-73 і підвищити продуктивність легування на 15-20% Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
