Механізм повороту з канатною тягою

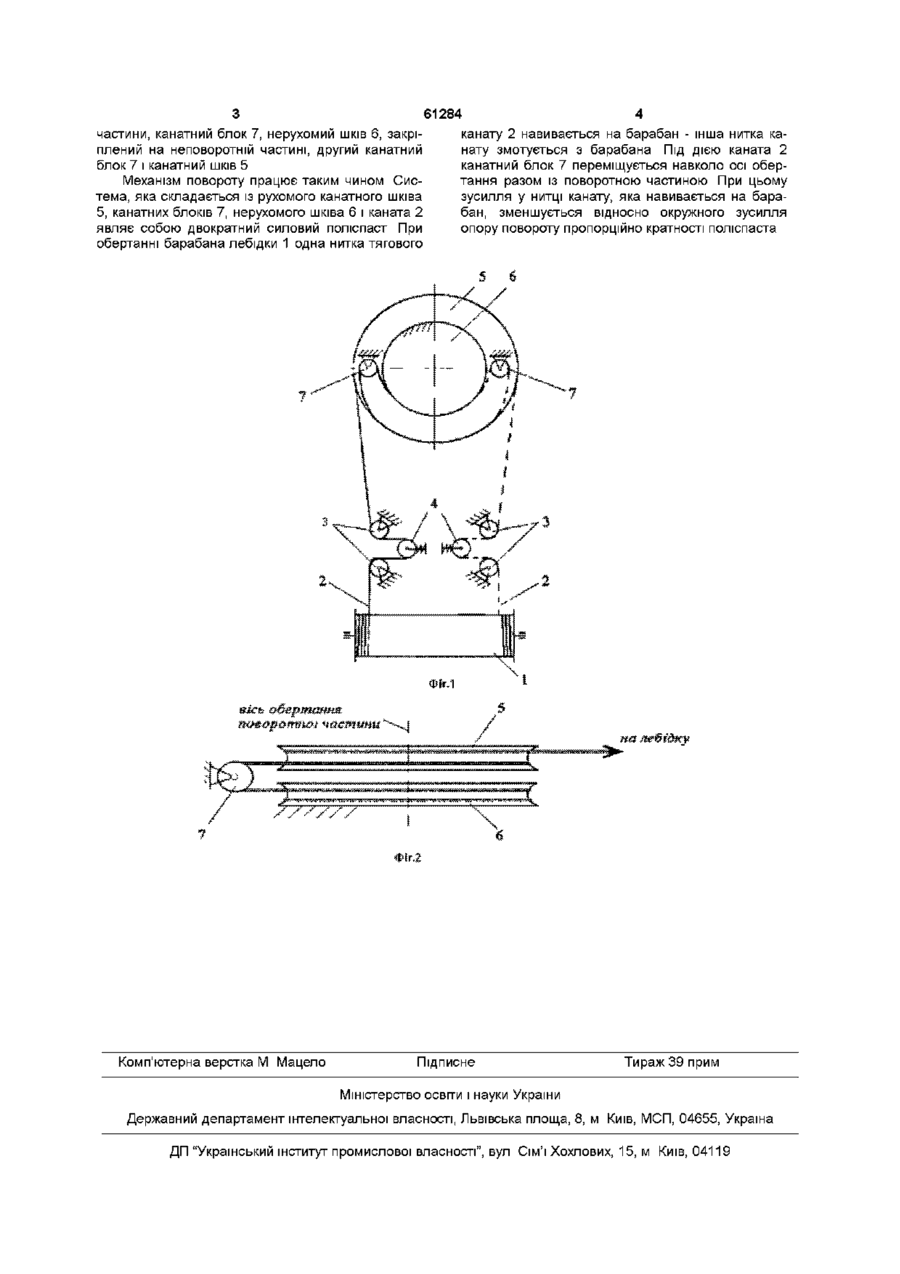

1 Механізм повороту з канатною тягою, що містить поворотну і неповоротну частини, лебідку, тяговий канат, рухомий канатний шків, ВІДХИЛЬНІ та натяжні канатні блоки, який відрізняється тим, що рухомий канатний шків встановлено з можливістю повороту навколо осі обертання відносно поворотної частини, на неповоротній частині встановлено нерухомий канатний шків, на поворотній частині закріплено два канатні блоки, причому кожна з ниток тягового канату огинає послідовно рухомий канатний шків, канатний блок на поворотній частині і нерухомий канатний шків, утворюючи двократний силовий поліспаст 2 Механізм повороту за п 1, який відрізняється тим, що як рухомий канатний шків використовують роликові тіла кочення опорно-поворотного пристрою Винахід відноситься до вантажопідйомної техніки і стосується механізмів обертання поворотної частини Винахід направлено на вирішення існуючої проблеми щодо зменшення необхідного тягового зусилля лебідки в механізмах повороту з канатною тягою Відомий механізм повороту з поворотним кільцем, яке охоплюється канатом, а канат приводиться в рух від штоків гідроциліндрів ["Основы расчета и конструирования подъемнотранспортных машин" Шеффлер М , Пайер Г, Курт Ф М Машиностроение, 1980 С177, рис 119] Така будова механізму повороту вимагає наявності гідростанції і відповідної системи керування пдроприводом Найближчим до винаходу, що заявляється, є технічне рішення, в якому механізм повороту містить неповоротну і поворотну частину, шків на поворотній частині, лебідку, тяговий канат, який огинає шків, ВІДХИЛЬНІ і натяжні канатні блоки ["Справочник по кранам" Т 2 / Под ред А И Дукельского Л , Машиностроение, 1973 С 392, рис 6 56] Недоліком такої конструкції є те, що при роботі механізму повороту зусилля у робочій нитці канату, яка навивається на барабан лебідки, відповідає окружному зусиллю опору на шківу Технічною задачею, що вирішується винаходом, який заявляється, є зменшення необхідного тягового зусилля лебідки Цей технічний результат досягається тим, що механізм повороту обладнано двома канатними шківами, які встановлені співосно з поворотною частиною, причому, один шків встановлено з можливістю повороту відносно поворотної частини навколо осі обертання (рухомий), а другий закріплений на неповоротній частині (нерухомий) На поворотній частині встановлено два канатні блоки Кожна з ниток тягового канату послідовно огинає рухомий шків, канатний блок на поворотній частині і нерухомий шків, утворюючи при цьому два силових поліспасти На фіг 1 зображено схему запасування тягового канату (одну нитку канату показано пунктиром) На фіг 2 - взаємне розташування канатних ШКІВІВ І канатного блока на поворотній частині, а також одна з ниток тягового канату Механізм повороту з канатною тягою містить лебідку 1, на барабані якої закріплено обидва КІНЦІ тягового канату 2, ВІДХИЛЬНІ 3 та натяжні 4 канатні блоки, рухомий 5 та нерухомий б канатні шківи, встановлені співосно з поворотною частиною (на фігурах не показано), канатні блоки 7, закріплені на поворотній частині Тяговий канат 2 огинає рухомий канатний шків 5, встановлений з можливістю повороту навколо осі обертання поворотної 00 (О 61284 частини, канатний блок 7, нерухомий шків 6, закріплений на неповоротній частині, другий канатний блок 7 і канатний шків 5 Механізм повороту працює таким чином Система, яка складається із рухомого канатного шківа 5, канатних блоків 7, нерухомого шківа 6 і каната 2 являє собою двократний силовий поліспаст При обертанні барабана лебідки 1 одна нитка тягового Комп'ютерна верстка М Мацело 4 канату 2 навивається на барабан - інша нитка канату змотується з барабана Під дією каната 2 канатний блок 7 переміщується навколо осі обертання разом із поворотною частиною При цьому зусилля у нитці канату, яка навивається на барабан, зменшується відносно окружного зусилля опору повороту пропорційно кратності поліспаста Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
