Датчик лінійного переміщення

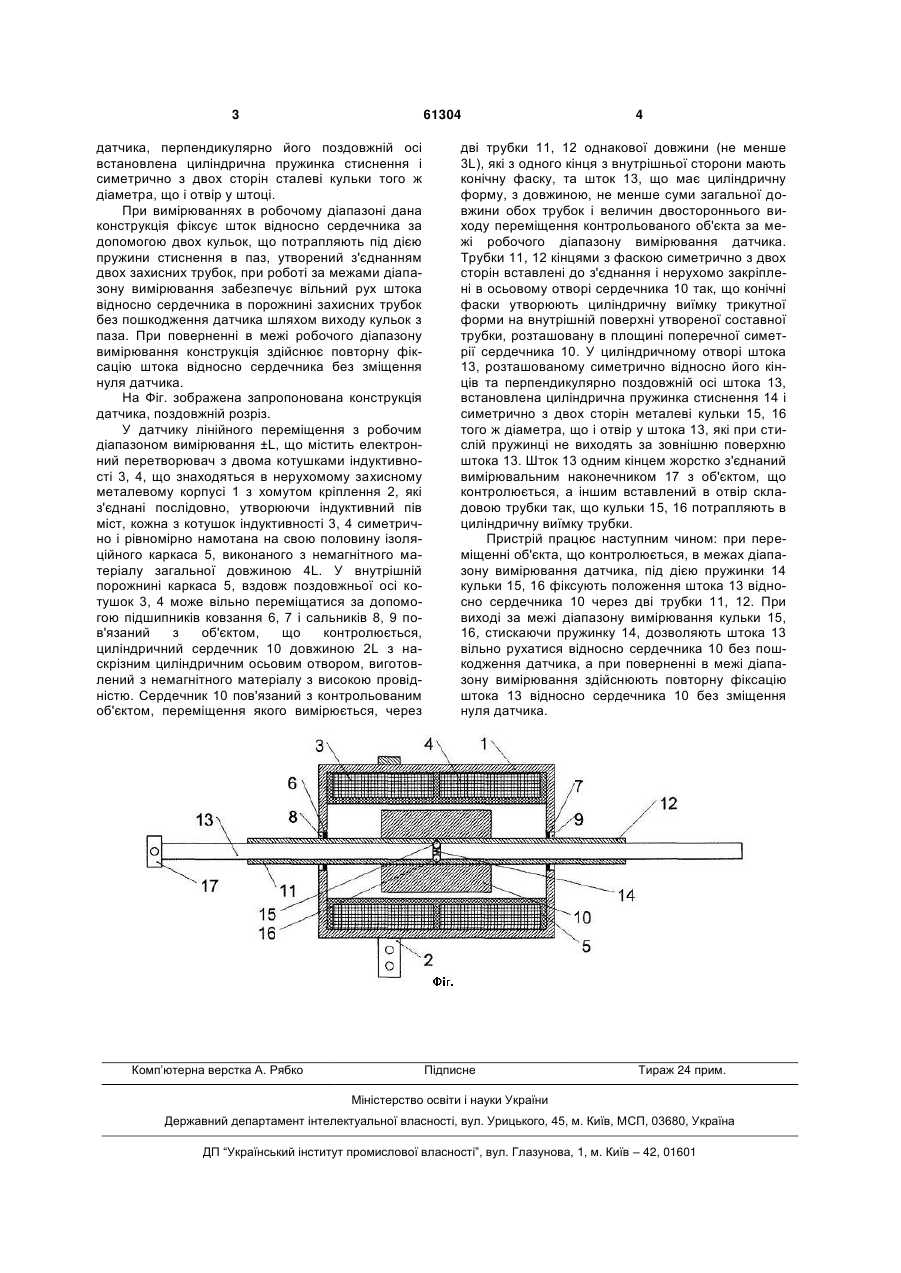

Датчик лінійного переміщення, що містить дві котушки індуктивності, сердечник, що встановлений з можливістю руху вздовж осі котушок індуктивності, та пов'язаний з ним шток циліндричної форми, який відрізняється тим, що котушки індуктивності з'єднані послідовно та утворюють індуктивний півміст, кожна з них намотана на свою 3 61304 датчика, перпендикулярно його поздовжній осі встановлена циліндрична пружинка стиснення і симетрично з двох сторін сталеві кульки того ж діаметра, що і отвір у штоці. При вимірюваннях в робочому діапазоні дана конструкція фіксує шток відносно сердечника за допомогою двох кульок, що потрапляють під дією пружини стиснення в паз, утворений з'єднанням двох захисних трубок, при роботі за межами діапазону вимірювання забезпечує вільний рух штока відносно сердечника в порожнині захисних трубок без пошкодження датчика шляхом виходу кульок з паза. При поверненні в межі робочого діапазону вимірювання конструкція здійснює повторну фіксацію штока відносно сердечника без зміщення нуля датчика. На Фіг. зображена запропонована конструкція датчика, поздовжній розріз. У датчику лінійного переміщення з робочим діапазоном вимірювання ±L, що містить електронний перетворювач з двома котушками індуктивності 3, 4, що знаходяться в нерухомому захисному металевому корпусі 1 з хомутом кріплення 2, які з'єднані послідовно, утворюючи індуктивний пів міст, кожна з котушок індуктивності 3, 4 симетрично і рівномірно намотана на свою половину ізоляційного каркаса 5, виконаного з немагнітного матеріалу загальної довжиною 4L. У внутрішній порожнині каркаса 5, вздовж поздовжньої осі котушок 3, 4 може вільно переміщатися за допомогою підшипників ковзання 6, 7 і сальників 8, 9 пов'язаний з об'єктом, що контролюється, циліндричний сердечник 10 довжиною 2L з наскрізним циліндричним осьовим отвором, виготовлений з немагнітного матеріалу з високою провідністю. Сердечник 10 пов'язаний з контрольованим об'єктом, переміщення якого вимірюється, через Комп’ютерна верстка А. Рябко 4 дві трубки 11, 12 однакової довжини (не менше 3L), які з одного кінця з внутрішньої сторони мають конічну фаску, та шток 13, що має циліндричну форму, з довжиною, не менше суми загальної довжини обох трубок і величин двостороннього виходу переміщення контрольованого об'єкта за межі робочого діапазону вимірювання датчика. Трубки 11, 12 кінцями з фаскою симетрично з двох сторін вставлені до з'єднання і нерухомо закріплені в осьовому отворі сердечника 10 так, що конічні фаски утворюють циліндричну виїмку трикутної форми на внутрішній поверхні утвореної составної трубки, розташовану в площині поперечної симетрії сердечника 10. У циліндричному отворі штока 13, розташованому симетрично відносно його кінців та перпендикулярно поздовжній осі штока 13, встановлена циліндрична пружинка стиснення 14 і симетрично з двох сторін металеві кульки 15, 16 того ж діаметра, що і отвір у штока 13, які при стислій пружинці не виходять за зовнішню поверхню штока 13. Шток 13 одним кінцем жорстко з'єднаний вимірювальним наконечником 17 з об'єктом, що контролюється, а іншим вставлений в отвір складовою трубки так, що кульки 15, 16 потрапляють в циліндричну виїмку трубки. Пристрій працює наступним чином: при переміщенні об'єкта, що контролюється, в межах діапазону вимірювання датчика, під дією пружинки 14 кульки 15, 16 фіксують положення штока 13 відносно сердечника 10 через дві трубки 11, 12. При виході за межі діапазону вимірювання кульки 15, 16, стискаючи пружинку 14, дозволяють штока 13 вільно рухатися відносно сердечника 10 без пошкодження датчика, а при поверненні в межі діапазону вимірювання здійснюють повторну фіксацію штока 13 відносно сердечника 10 без зміщення нуля датчика. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
