Вимірювальний перетворювач для визначення товщини діелектричних покрить пласких металевих поверхонь

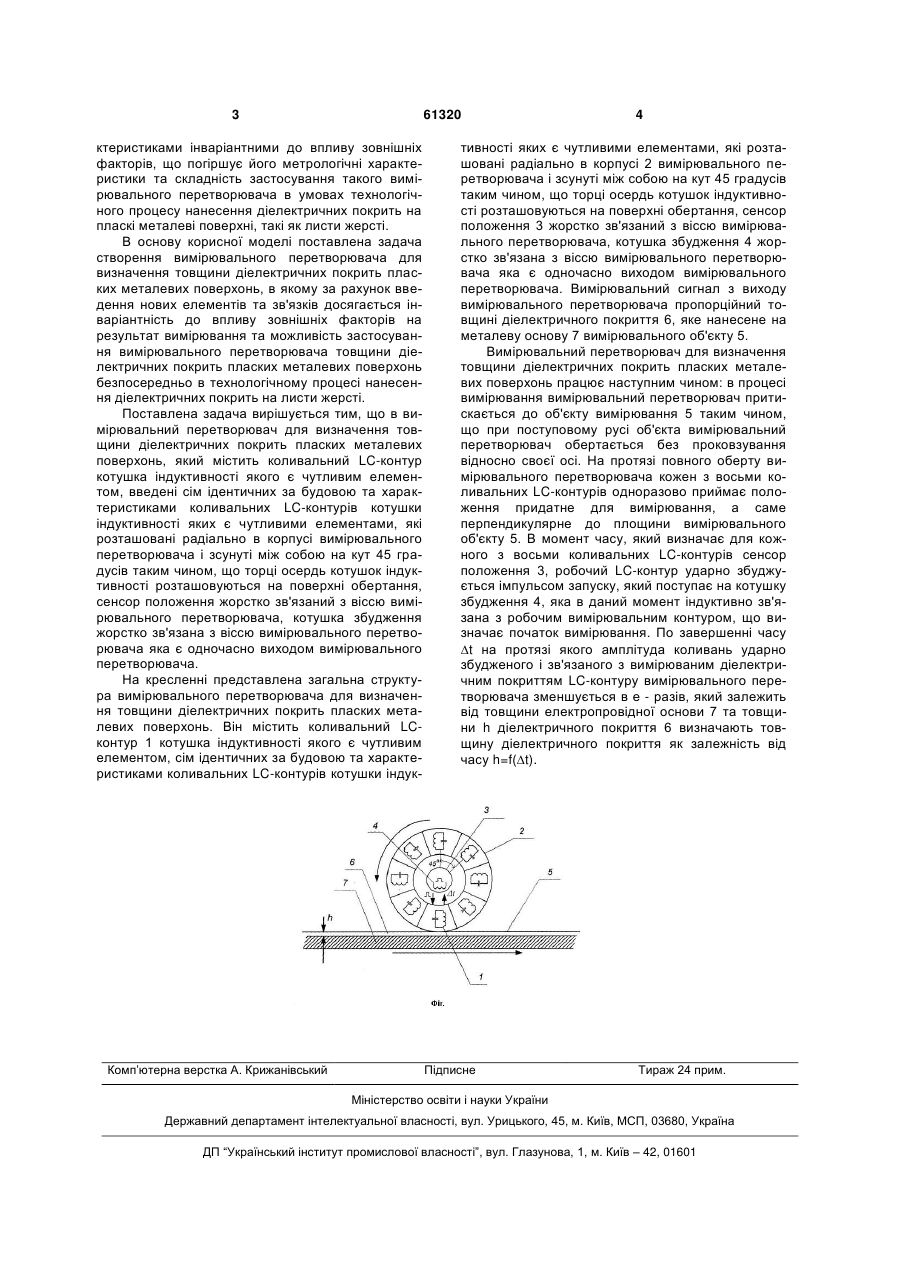

Вимірювальний перетворювач для визначення товщини діелектричних покрить пласких металевих поверхонь, який містить коливальний LCконтур, котушка індуктивності якого є чутливим елементом, який відрізняється тим, що в нього 3 61320 ктеристиками інваріантними до впливу зовнішніх факторів, що погіршує його метрологічні характеристики та складність застосування такого вимірювального перетворювача в умовах технологічного процесу нанесення діелектричних покрить на пласкі металеві поверхні, такі як листи жерсті. В основу корисної моделі поставлена задача створення вимірювального перетворювача для визначення товщини діелектричних покрить пласких металевих поверхонь, в якому за рахунок введення нових елементів та зв'язків досягається інваріантність до впливу зовнішніх факторів на результат вимірювання та можливість застосування вимірювального перетворювача товщини діелектричних покрить пласких металевих поверхонь безпосередньо в технологічному процесі нанесення діелектричних покрить на листи жерсті. Поставлена задача вирішується тим, що в вимірювальний перетворювач для визначення товщини діелектричних покрить пласких металевих поверхонь, який містить коливальний LC-контур котушка індуктивності якого є чутливим елементом, введені сім ідентичних за будовою та характеристиками коливальних LC-контурів котушки індуктивності яких є чутливими елементами, які розташовані радіально в корпусі вимірювального перетворювача і зсунуті між собою на кут 45 градусів таким чином, що торці осердь котушок індуктивності розташовуються на поверхні обертання, сенсор положення жорстко зв'язаний з віссю вимірювального перетворювача, котушка збудження жорстко зв'язана з віссю вимірювального перетворювача яка є одночасно виходом вимірювального перетворювача. На кресленні представлена загальна структура вимірювального перетворювача для визначення товщини діелектричних покрить пласких металевих поверхонь. Він містить коливальний LCконтур 1 котушка індуктивності якого є чутливим елементом, сім ідентичних за будовою та характеристиками коливальних LC-контурів котушки індук Комп’ютерна верстка А. Крижанівський 4 тивності яких є чутливими елементами, які розташовані радіально в корпусі 2 вимірювального перетворювача і зсунуті між собою на кут 45 градусів таким чином, що торці осердь котушок індуктивності розташовуються на поверхні обертання, сенсор положення 3 жорстко зв'язаний з віссю вимірювального перетворювача, котушка збудження 4 жорстко зв'язана з віссю вимірювального перетворювача яка є одночасно виходом вимірювального перетворювача. Вимірювальний сигнал з виходу вимірювального перетворювача пропорційний товщині діелектричного покриття 6, яке нанесене на металеву основу 7 вимірювального об'єкту 5. Вимірювальний перетворювач для визначення товщини діелектричних покрить пласких металевих поверхонь працює наступним чином: в процесі вимірювання вимірювальний перетворювач притискається до об'єкту вимірювання 5 таким чином, що при поступовому русі об'єкта вимірювальний перетворювач обертається без проковзування відносно своєї осі. На протязі повного оберту вимірювального перетворювача кожен з восьми коливальних LC-контурів одноразово приймає положення придатне для вимірювання, а саме перпендикулярне до площини вимірювального об'єкту 5. В момент часу, який визначає для кожного з восьми коливальних LC-контурів сенсор положення 3, робочий LC-контур ударно збуджується імпульсом запуску, який поступає на котушку збудження 4, яка в даний момент індуктивно зв'язана з робочим вимірювальним контуром, що визначає початок вимірювання. По завершенні часу t на протязі якого амплітуда коливань ударно збудженого і зв'язаного з вимірюваним діелектричним покриттям LC-контуру вимірювального перетворювача зменшується в е - разів, який залежить від товщини електропровідної основи 7 та товщини h діелектричного покриття 6 визначають товщину діелектричного покриття як залежність від часу h=f(t). Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
