Пристрій для вимірювання товщини діелектричних покриттів на металевих виробах

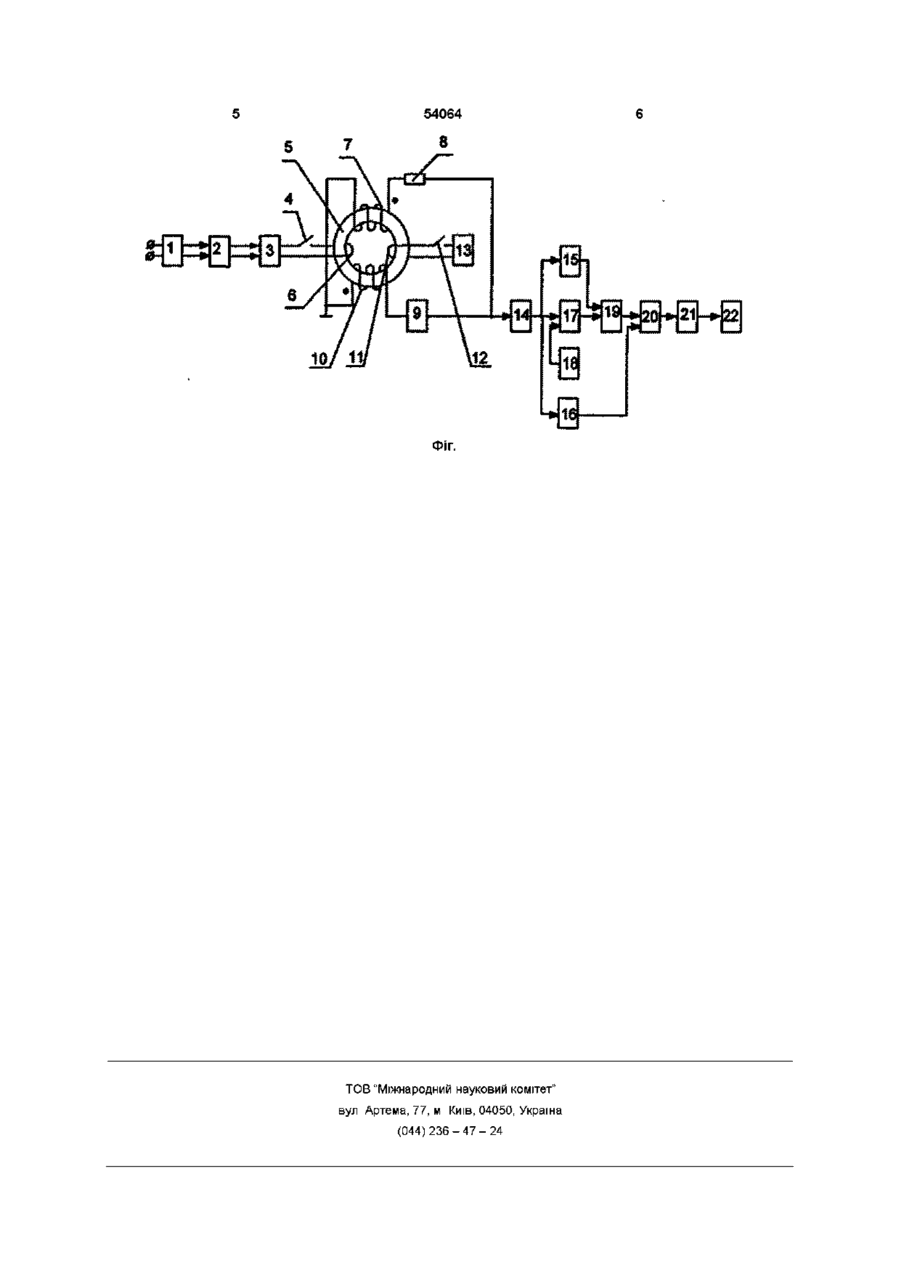

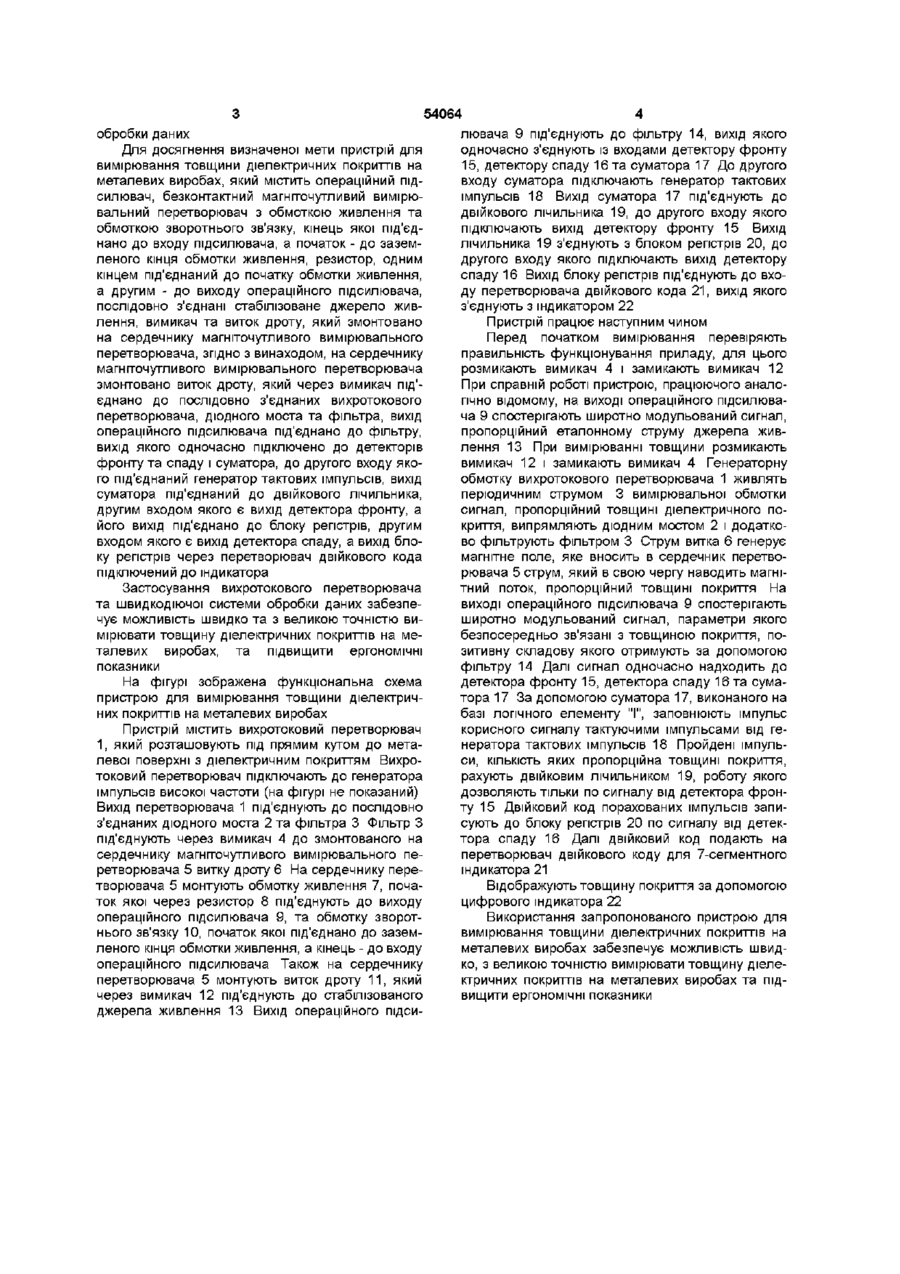

Пристрій для вимірювання товщини діелектричних покриттів на металевих виробах, який містить операційний підсилювач, безконтактний магніточутливий вимірювальний перетворювач з обмоткою живлення та обмоткою зворотного зв'язку, кінець якої під'єднано до входу підсилювача, а початок - до заземленого кінця обмотки живлення, резистор, одним кінцем під'єднаний до початку обмотки живлення, а другим - до виходу операційного підсилювача, послідовно з'єднані стабілізоване джерело живлення, вимикач та виток дроту, який змонтовано на сердечнику магніточутливого вимірювального перетворювача, який відрізняється тим, що на сердечнику магніточутливого вимірювального перетворювача змонтовано виток дроту, який через вимикач під'єднано до послідовно з'єднаних вихрострумового перетворювача, дюдного моста та фільтра, вихід операційного підсилювача під'єднано до фільтра, вихід якого одночасно підключено до детекторів фронту та спаду і суматора, до другого входу якого під'єднаний генератор тактових імпульсів, вихід суматора під'єднаний до двійкового лічильника, другим входом якого є вихід детектора фронту, а його вихід під'єднано до блока регістрів, другим входом якого є вихід детектора спаду, а вихід блока регістрів через перетворювач двійкового коду підключений до індикатора Винахід належить до галузі вимірювання і може бути використаний для вимірювання товщини діелектричних покриттів на металевих виробах Відомий товщиномір діелектричних покрить, який основано на тому, що послідовно з'єднують автогенератор, накладний вихротоковий перетворювач, фазочутливий детектор, опорна напруга на який подається від автогенератора через фазообертач, амплітудний детектор, вхід якого під'єднаний до вихротокового перетворювача, а вихід з'єднаний з одним із входів суматора, другий вхід якого підключений до фазового детектора, а вихід - до індикатора (А с № 905620, G 01 В 7/06,1982) Недоліком відомого товщиноміра є обмежені можливості, бо він не забезпечує належної точності при вимірюванні, а для визначення товщини покриття необхідно використовувати годографи внесеної напруги Найбільш близьким до запропонованого є пристрій для вимірювання ЩІЛЬНОСТІ струму в електроліті, який містить операційний підсилювач, безконтактний магніточутливий вимірювальний перетворювач з обмоткою живлення та зворотнього зв'язку, кінець якої підключено до входу підсилювача, резистор, одним виводом з'єднаним з початком обмотки живлення, а другим - поміж виходом підсилювача і входом блоку виділення середньої напруги, і послідовно з'єднані стабілізоване джерело живлення, вимикач та виток дроту, який змонтовано на сердечнику магніточутливого вимірювального перетворювача (Ас № 1737033 А2, С 25 D 21/12,1988) Недоліками відомого пристрою є низька точність вимірювань та незадовільні ергономічні показники через присутність блоку виділення середньої напруги та стрілочного індикатора В основу винаходу поставлено задачу розробити пристрій для вимірювання товщини діелектричних покриттів на металевих виробах, що забезпечує можливість швидко та з великою точністю вимірювати товщину діелектричних покриттів на металевих виробах, та підвищити ергономічні показники шляхом застосування вихротокового перетворювача та швидкодіючої системи (О о ю 54064 лювача 9 під'єднують до фільтру 14, вихід якого одночасно з'єднують із входами детектору фронту 15, детектору спаду 16 та суматора 17 До другого входу суматора підключають генератор тактових імпульсів 18 Вихід суматора 17 під'єднують до двійкового лічильника 19, до другого входу якого підключають вихід детектору фронту 15 Вихід лічильника 19 з'єднують з блоком регістрів 20, до другого входу якого підключають вихід детектору спаду 16 Вихід блоку регістрів під'єднують до входу перетворювача двійкового кода 21, вихід якого з'єднують з індикатором 22 Пристрій працює наступним чином Перед початком вимірювання перевіряють правильність функціонування приладу, для цього розмикають вимикач 4 і замикають вимикач 12 При справній роботі пристрою, працюючого аналогічно відомому, на виході операційного підсилювача 9 спостерігають широтно модульований сигнал, пропорційний еталонному струму джерела живлення 13 При вимірюванні товщини розмикають вимикач 12 і замикають вимикач 4 Генераторну обмотку вихротокового перетворювача 1 живлять періодичним струмом 3 вимірювальної обмотки сигнал, пропорційний товщині діелектричного покриття, випрямляють дюдним мостом 2 і додатково фільтрують фільтром 3 Струм витка 6 генерує магнітне поле, яке вносить в сердечник перетворювача 5 струм, який в свою чергу наводить магнітний поток, пропорційний товщині покриття На Застосування вихротокового перетворювача виході операційного підсилювача 9 спостерігають та швидкодіючої системи обробки даних забезпеширотно модульований сигнал, параметри якого чує можливість швидко та з великою точністю вибезпосередньо зв'язані з товщиною покриття, помірювати товщину діелектричних покриттів на мезитивну складову якого отримують за допомогою талевих виробах, та підвищити ергономічні фільтру 14 Далі сигнал одночасно надходить до показники детектора фронту 15, детектора спаду 16 та сумаНа фігурі зображена функціональна схема тора 17 За допомогою суматора 17, виконаного на пристрою для вимірювання товщини діелектричбазі логічного елементу "І", заповнюють імпульс них покриттів на металевих виробах корисного сигналу тактуючими імпульсами від геПристрій містить вихротоковий перетворювач нератора тактових імпульсів 18 Пройдені імпуль1, який розташовують під прямим кутом до метаси, КІЛЬКІСТЬ яких пропорційна товщині покриття, левої поверхні з діелектричним покриттям Вихрорахують двійковим лічильником 19, роботу якого токовий перетворювач підключають до генератора дозволяють тільки по сигналу від детектора фронімпульсів високої частоти (на фігурі не показаний) ту 15 Двійковий КОД порахованих імпульсів запиВихід перетворювача 1 під'єднують до послідовно сують до блоку регістрів 20 по сигналу від детекз'єднаних дюдного моста 2 та фільтра 3 Фільтр З тора спаду 16 Далі двійковий код подають на під'єднують через вимикач 4 до змонтованого на перетворювач двійкового коду для 7-сегментного сердечнику магніточутливого вимірювального пеіндикатора 21 ретворювача 5 витку дроту 6 На сердечнику перетворювача 5 монтують обмотку живлення 7, почаВідображують товщину покриття за допомогою ток якої через резистор 8 під'єднують до виходу цифрового індикатора 22 операційного підсилювача 9, та обмотку зворотВикористання запропонованого пристрою для нього зв'язку 10, початок якої під'єднано до заземвимірювання товщини діелектричних покриттів на леного кінця обмотки живлення, а кінець - до входу металевих виробах забезпечує можливість швидопераційного підсилювача Також на сердечнику ко, з великою точністю вимірювати товщину діелеперетворювача 5 монтують виток дроту 11, який ктричних покриттів на металевих виробах та підчерез вимикач 12 під'єднують до стабілізованого вищити ергономічні показники джерела живлення 13 Вихід операційного підсиобробки даних Для досягнення визначеної мети пристрій для вимірювання товщини діелектричних покриттів на металевих виробах, який містить операційний підсилювач, безконтактний магніточутливий вимірювальний перетворювач з обмоткою живлення та обмоткою зворотнього зв'язку, кінець якої під'єднано до входу підсилювача, а початок - до заземленого кінця обмотки живлення, резистор, одним кінцем під'єднаний до початку обмотки живлення, а другим - до виходу операційного підсилювача, послідовно з'єднані стабілізоване джерело живлення, вимикач та виток дроту, який змонтовано на сердечнику магніточутливого вимірювального перетворювача, згідно з винаходом, на сердечнику магніточутливого вимірювального перетворювача змонтовано виток дроту, який через вимикач під'єднано до послідовно з'єднаних вихротокового перетворювача, дюдного моста та фільтра, вихід операційного підсилювача під'єднано до фільтру, вихід якого одночасно підключено до детекторів фронту та спаду і суматора, до другого входу якого під'єднаний генератор тактових імпульсів, вихід суматора під'єднаний до двійкового лічильника, другим входом якого є вихід детектора фронту, а його вихід під'єднано до блоку регістрів, другим входом якого є вихід детектора спаду, а вихід блоку регістрів через перетворювач двійкового кода підключений до індикатора 13 9 \ \ 11/ Ji L12 Фіг. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 20 *• 21
