Пристрій для вимірювання товщини діелектричних покриттів на металевих виробах

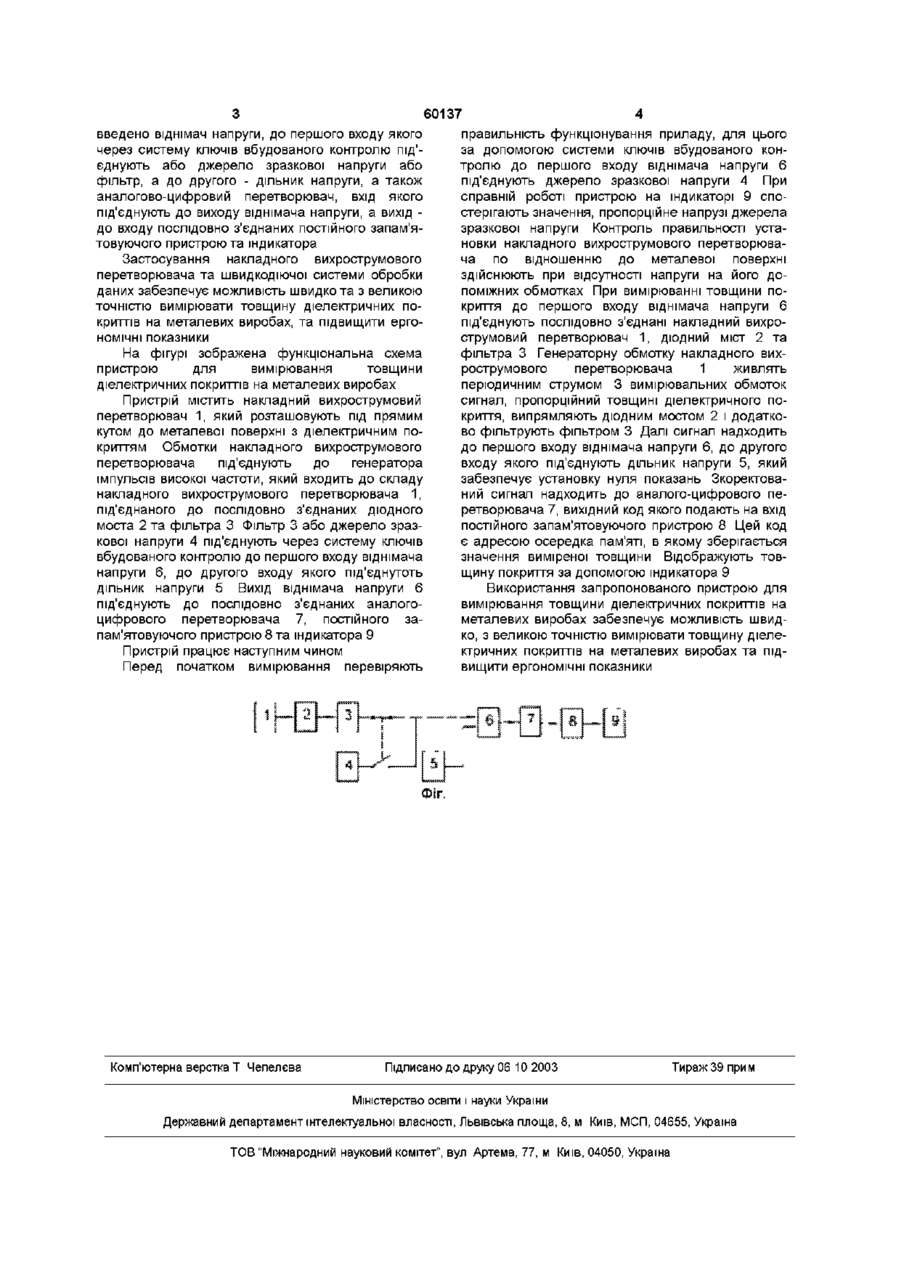

Пристрій для вимірювання товщини діелектричних покриттів на металевих виробах, який містить накладний вихрострумовии перетворювач, послідовно з'єднаний з дюдним мостом і фільтром, джерело зразкової напруги та індикатор, який відрізняється тим, що введено віднімач напруги, до першого входу якого через систему ключів вбудованого контролю під'єднують або джерело зразкової напруги, або фільтр, а до другого - подільник напруги, а також аналоговоцифровий перетворювач, вхід якого під'єднують до виходу віднімача напруги, а вихід - до входу послідовно з'єднаних постійного запам'ятовуючого пристрою та індикатора Винахід належить до галузі вимірювання і може бути використаний для вимірювання товщини діелектричних покриттів на металевих виробах Відомий товщиномір діелектричних покриттів, який основано на тому, що послідовно з'єднують автогенератор, накладний вихрострумовии перетворювач, фазочутливий детектор, опорна напруга на який подається від автогенератора через фазообертач, амплітудний детектор, вхід якого під'єднаний до накладного вихрострумового перетворювача, а вихід з'єднаний з одним із входів суматора, другий вхід якого підключений до фазового детектора, а вихід - до індикатора (А с СССР №905620, G 01 В 7/06, 1982) Недоліком відомого товщиноміра є обмежені можливості, бо він не забезпечує належної точності при вимірюванні, а для визначення товщини покриття необхідно використовувати годографи внесеної напруги Найбільш близьким до запропонованого є пристрій для вимірювання товщини діелектричних покриттів на металевих виробах (Рішення про видачу деклараційного патенту на винахід від 18 12 2002, по заявці № 2002043570 від 29 04 2002), який містить магніточутливий вимірювальний перетворювач на сердечнику якого змонтовано виток дроту, який через вимикач під'єднано до послідовно з'єднаних накладного вихрострумового перетворювача, дюдного моста та фільтра, а також джерело зразкової напруги, вихід операційного підсилювача під єднано до фільтру, вихід якого одночасно підключено до детекторів фронту та спаду і суматора, до другого входу якого під'єднаний генератор тактових імпульсів, вихід суматора під'єднаний до двійкового лічильника, другим входом якого є вихід детектора фронту, а його вихід під'єднано до блоку регістрів, другим входом якого є вихід детектора спаду, а вихід блоку регістрів через перетворювач двійкового кода підключений до індикатора Недоліками відомого пристрою є низька точність вимірювання, складність технічної реалізації та незадовільні ергономічні показники через присутність безконтактного магніточутливого вимірювального перетворювача В основу винаходу поставлено задачу розробити пристрій для вимірювання товщини діелектричних покриттів на металевих виробах, що забезпечує можливість швидко та з великою точністю вимірювати товщину діелектричних покриттів на металевих виробах, та підвищити ергономічні показники шляхом застосування накладного вихрострумового перетворювача та швидкодіючої системи обробки даних Для досягнення визначеної мети в пристрій для вимірювання товщини діелектричних покриттів на металевих виробах, який містить накладний вихрострумовии перетворювач, послідовно з'єднаний з дюдним мостом і фільтром, джерело зразкової напруги та індикатор, згідно з винаходом, 1 СО о (О 60137 правильність функціонування приладу, для цього введено віднімач напруги, до першого входу якого за допомогою системи ключів вбудованого кончерез систему ключів вбудованого контролю під'тролю до першого входу віднімача напруги 6 єднують або джерело зразкової напруги або під'єднують джерело зразкової напруги 4 При фільтр, а до другого - дільник напруги, а також справній роботі пристрою на індикаторі 9 споаналогово-цифровий перетворювач, вхід якого стерігають значення, пропорційне напрузі джерела під'єднують до виходу віднімача напруги, а вихід зразкової напруги Контроль правильності устадо входу послідовно з'єднаних постійного запам'яновки накладного вихрострумового перетворюватовуючого пристрою та індикатора ча по відношенню до металевої поверхні Застосування накладного вихрострумового здійснюють при відсутності напруги на його доперетворювача та швидкодіючої системи обробки поміжних обмотках При вимірюванні товщини поданих забезпечує можливість швидко та з великою криття до першого входу віднімача напруги 6 точністю вимірювати товщину діелектричних попід'єднують послідовно з'єднані накладний вихрокриттів на металевих виробах, та підвищити ергострумовий перетворювач 1, дюдний міст 2 та номічні показники фільтра 3 Генераторну обмотку накладного вихНа фігурі зображена функціональна схема рострумового перетворювача 1 жи влять пристрою для вимірювання товщини періодичним струмом 3 вимірювальних обмоток діелектричних покриттів на металевих виробах сигнал, пропорційний товщині діелектричного поПристрій містить накладний вихрострумовий криття, випрямляють дюдним мостом 2 і додаткоперетворювач 1, який розташовують під прямим во фільтрують фільтром 3 Далі сигнал надходить кутом до металевої поверхні з діелектричним подо першого входу віднімача напруги 6, до другого криттям Обмотки накладного вихрострумового входу якого під'єднують дільник напруги 5, який перетворювача під'єднують до генератора забезпечує установку нуля показань Зкоректоваімпульсів високої частоти, який входить до складу ний сигнал надходить до аналого-цифрового пенакладного вихрострумового перетворювача 1, ретворювача 7, вихідний код якого подають на вхід під'єднаного до послідовно з'єднаних діод ного постійного запам'ятовуючого пристрою 8 Цей код моста 2 та фільтра 3 Фільтр 3 або джерело зразє адресою осередка пам'яті, в якому зберігається кової напруги 4 під'єднують через систему ключів значення виміреної товщини Відображують товвбудованого контролю до першого входу віднімача щину покриття за допомогою індикатора 9 напруги 6, до другого входу якого під'єднутоть дільник напруги 5 Вихід віднімача напруги 6 Використання запропонованого пристрою для під'єднують до послідовно з'єднаних аналоговимірювання товщини діелектричних покриттів на цифрового перетворювача 7, постійного заметалевих виробах забезпечує можливість швидпам'ятовуючого пристрою 8 та індикатора 9 ко, з великою точністю вимірювати товщину діелектричних покриттів на металевих виробах та підПристрій працює наступним чином вищити ергономічні показники Перед початком вимірювання перевіряють Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
