Спосіб визначення несучої здатності променевої п’яти забивної трубчастої палі
Номер патенту: 36315
Опубліковано: 16.04.2001
Текст

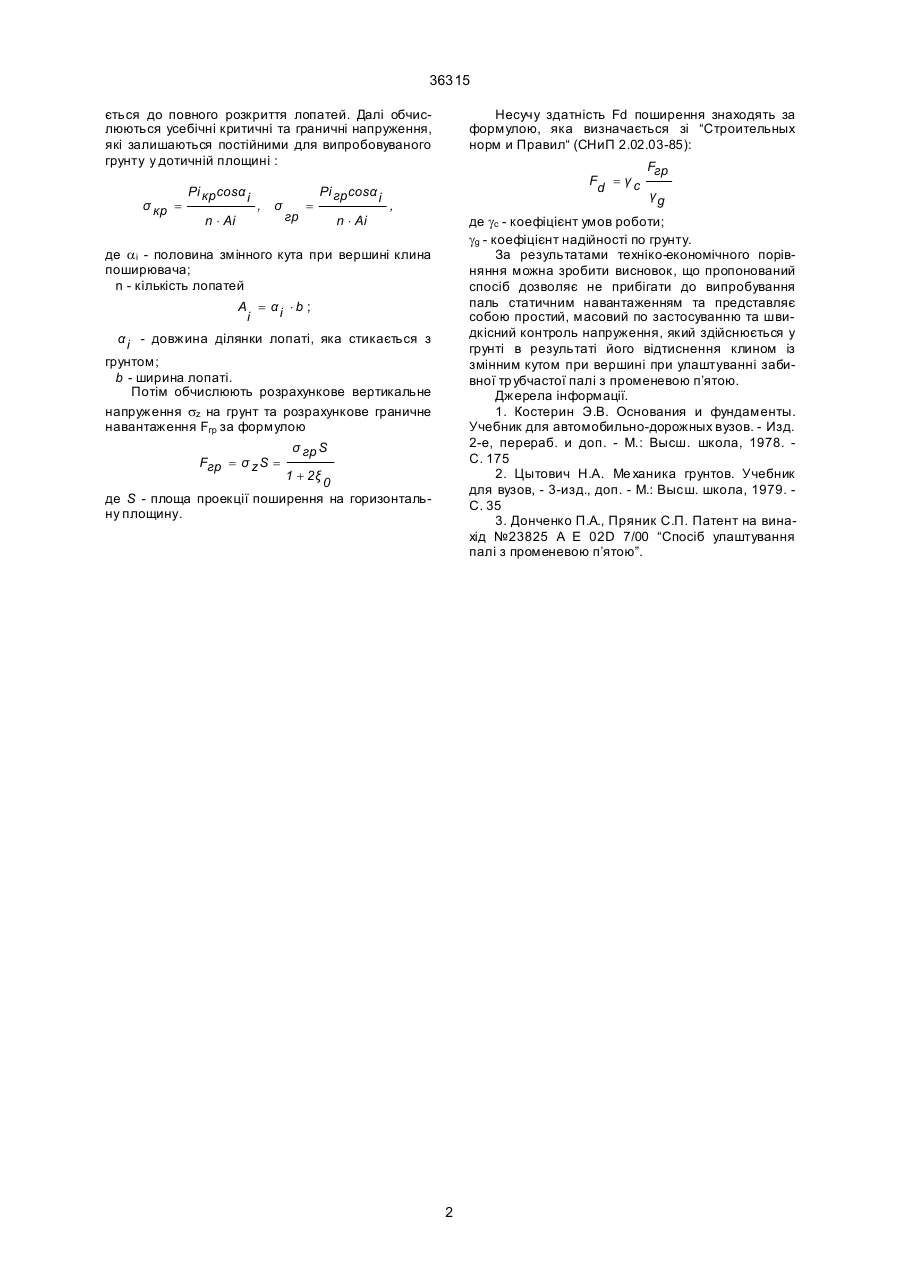

Спосіб визначення несучої здатності променевої п'яти забивної трубчастої наді полягаючий у послідовному навантажуванні трубчастої палі з поширеною п'ятою зростаючим навантаженням аж до руйінуючого критичного зусилля, який відрізняється тим, що після занурення трубчастої палі під час формування поширення клином із зміннім кутом при вершині на тязі поширювача встановле 36315 ється до повного розкриття лопатей. Далі обчислюються усебічні критичні та граничні напруження, які залишаються постійними для випробовуваного грунту у дотичній площині : σ кр = Рі крcosα i n × Ai , σ гр = Рі грcosα i n × Ai Несучу здатність Fd поширення знаходять за формулою, яка визначається зі “Строительных норм и Правил“ (СНиП 2.02.03-85): Fd = γ c , Fгр γg де gc - коефіцієнт умов роботи; gg - коефіцієнт надійності по грунту. За результатами техніко-економічного порівняння можна зробити висновок, що пропонований спосіб дозволяє не прибігати до випробування паль статичним навантаженням та представляє собою простий, масовий по застосуванню та швидкісний контроль напруження, який здійснюється у грунті в результаті його відтиснення клином із змінним кутом при вершині при улаштуванні забивної тр убчастої палі з променевою п’ятою. Джерела інформації. 1. Костерин Э.В. Основания и фундаменты. Учебник для автомобильно-дорожных вузов. - Изд. 2-е, перераб. и доп. - М.: Высш. школа, 1978. С. 175 2. Цытович Н.А. Ме ханика грунтов. Учебник для вузов, - 3-изд., доп. - М.: Высш. школа, 1979. С. 35 3. Донченко П.А., Пряник С.П. Патент на винахід №23825 А Е 02D 7/00 “Спосіб улаштування палі з променевою п’ятою”. де ai - половина змінного кута при вершині клина поширювача; n - кількість лопатей A = αi × b ; i α i - довжина ділянки лопаті, яка стикається з грунтом; b - ширина лопаті. Потім обчислюють розрахункове вертикальне напруження sz на грунт та розрахункове граничне навантаження Fгр за формулою σ гр S Fгр = σ z S = 1 + 2ξ 0 де S - площа проекції поширення на горизонтальну площину. 2 36315 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of bearing ability of ray toe of drive-in tubular pile
Автори англійськоюDonchenko Pavlo Arkhypovych, Prianyk Serhii Petrovych
Назва патенту російськоюСпособ определения несущей способности лучевой пяты забивной трубчатой сваи
Автори російськоюДонченко Павел Архипович, Пряник Сергей Петрович
МПК / Мітки
МПК: E02D 5/22
Мітки: здатності, несучої, променевої, трубчастої, спосіб, палі, забивної, п'яти, визначення
