Пристрій для подрібнення поліетилентерефталатної упаковки

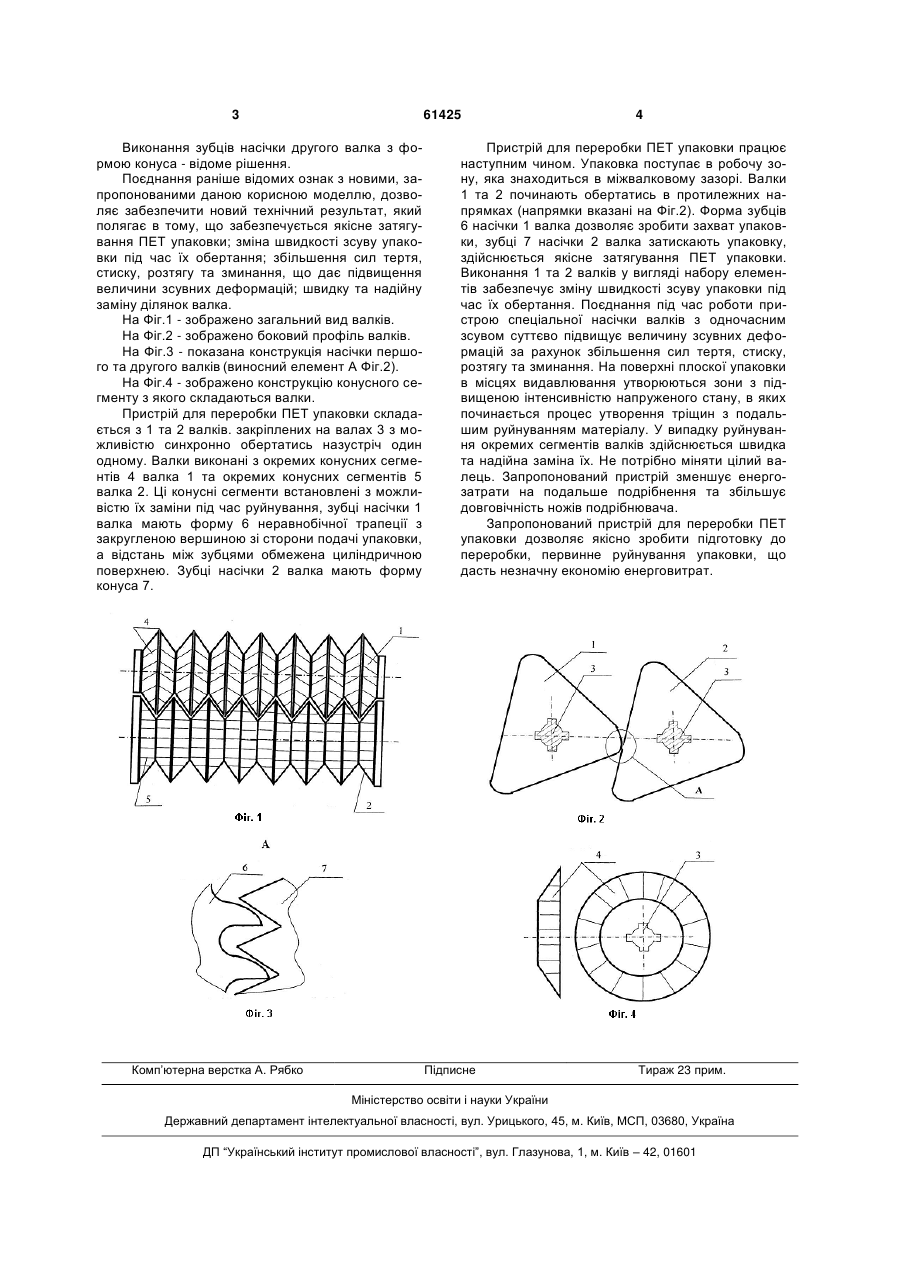

Пристрій для переробки поліетилентерефталатної упаковки, що включає два паралельні вал 3 61425 Виконання зубців насічки другого валка з формою конуса - відоме рішення. Поєднання раніше відомих ознак з новими, запропонованими даною корисною моделлю, дозволяє забезпечити новий технічний результат, який полягає в тому, що забезпечується якісне затягування ПЕТ упаковки; зміна швидкості зсуву упаковки під час їх обертання; збільшення сил тертя, стиску, розтягу та зминання, що дає підвищення величини зсувних деформацій; швидку та надійну заміну ділянок валка. На Фіг.1 - зображено загальний вид валків. На Фіг.2 - зображено боковий профіль валків. На Фіг.3 - показана конструкція насічки першого та другого валків (виносний елемент А Фіг.2). На Фіг.4 - зображено конструкцію конусного сегменту з якого складаються валки. Пристрій для переробки ПЕТ упаковки складається з 1 та 2 валків. закріплених на валах 3 з можливістю синхронно обертатись назустріч один одному. Валки виконані з окремих конусних сегментів 4 валка 1 та окремих конусних сегментів 5 валка 2. Ці конусні сегменти встановлені з можливістю їх заміни під час руйнування, зубці насічки 1 валка мають форму 6 неравнобічної трапеції з закругленою вершиною зі сторони подачі упаковки, а відстань між зубцями обмежена циліндричною поверхнею. Зубці насічки 2 валка мають форму конуса 7. Комп’ютерна верстка А. Рябко 4 Пристрій для переробки ПЕТ упаковки працює наступним чином. Упаковка поступає в робочу зону, яка знаходиться в міжвалковому зазорі. Валки 1 та 2 починають обертатись в протилежних напрямках (напрямки вказані на Фіг.2). Форма зубців 6 насічки 1 валка дозволяє зробити захват упаковки, зубці 7 насічки 2 валка затискають упаковку, здійснюється якісне затягування ПЕТ упаковки. Виконання 1 та 2 валків у вигляді набору елементів забезпечує зміну швидкості зсуву упаковки під час їх обертання. Поєднання під час роботи пристрою спеціальної насічки валків з одночасним зсувом суттєво підвищує величину зсувних деформацій за рахунок збільшення сил тертя, стиску, розтягу та зминання. На поверхні плоскої упаковки в місцях видавлювання утворюються зони з підвищеною інтенсивністю напруженого стану, в яких починається процес утворення тріщин з подальшим руйнуванням матеріалу. У випадку руйнування окремих сегментів валків здійснюється швидка та надійна заміна їх. Не потрібно міняти цілий валець. Запропонований пристрій зменшує енергозатрати на подальше подрібнення та збільшує довговічність ножів подрібнювача. Запропонований пристрій для переробки ПЕТ упаковки дозволяє якісно зробити підготовку до переробки, первинне руйнування упаковки, що дасть незначну економію енерговитрат. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
