Пристрій для подрібнення

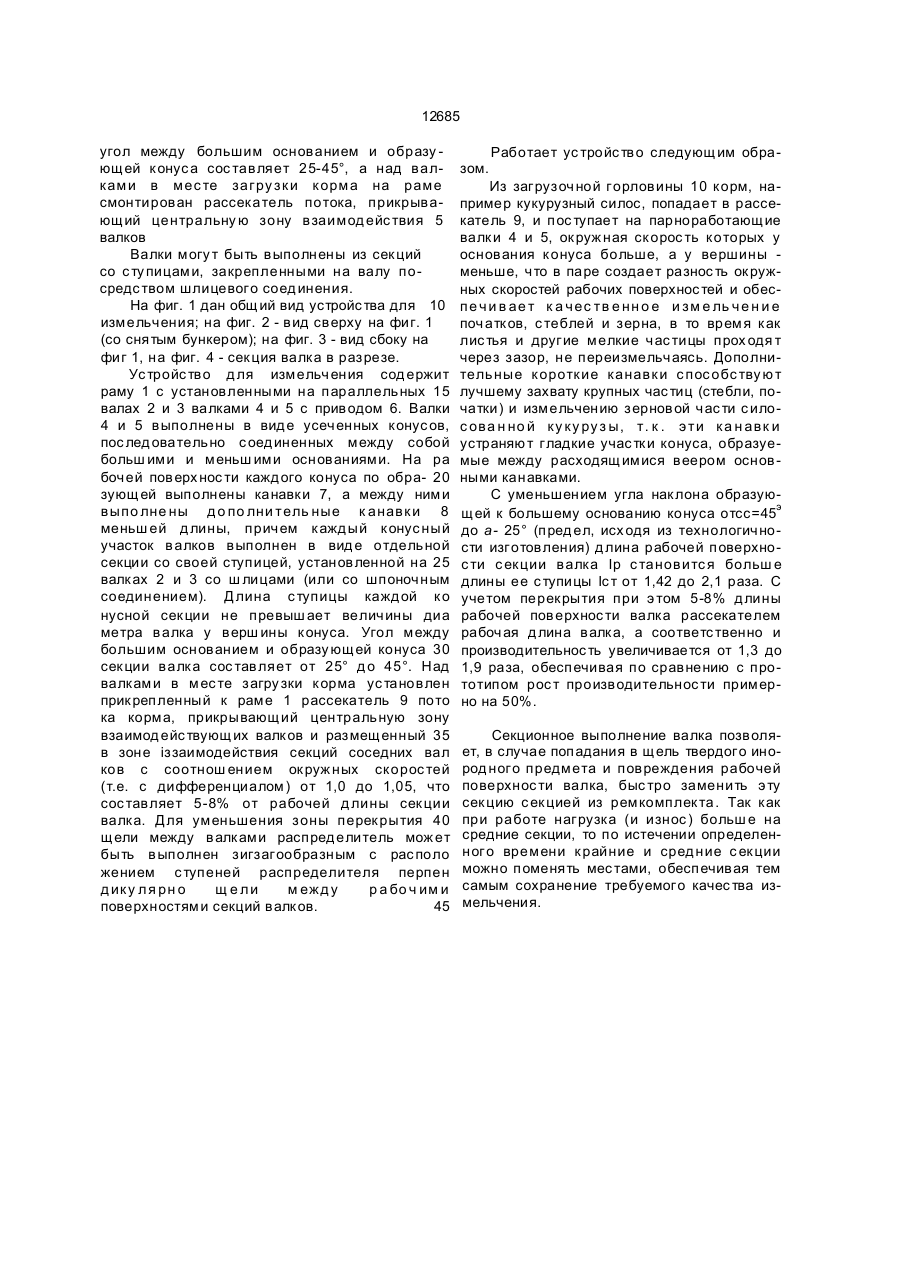

1. Устройс тво для измельчения, содер жащ ее раму с ус тановленными на парал Изобретение относ итс я к устройс твам для измельчения и может быть применено в сельс кохозяйс твенной и д ругих отрас лях промыш леннос ти. Наиболее близким техническим решением является устройство для измельчения [1], содержащее раму с установленными на параллельных валах валками, рабочая поверхность которых выполнена в виде нескольких усеченных конусов, последовательно соединенных между собой большими и меньшими основаниями. Недос татком устройс тва является невысокая производительнос ть и недос таточное качество измельчения корма в средней зоне валков, а также крупнодисперсного влажного корма их рабочей поверхнос тью. лельных валах валками, рабочая поверх ность которых выполнена в виде нескольких усеченных конусов, последовательно соединенных между собой большими и меньшими основаниями, о т л и ч а ю щ е е с я тем, что на рабочей поверх нос ти каждого валка по образу ющей конус а выполнены ос новные канавки, а между ними - д ополнительные, меньш ей д лины, причем угол между боль шим ос нованием и образующей конуса с оставляет 25-45°, а над валками в мес те загрузки корма на раме смонтирован рассекатель потока, прикрывающий центральную зону взаимодействия валков. 2. Ус тройс тво по п. 1 , о т л и ч а ю щ е е с я тем, ч то валки выполнены из с ек ций со ступицами, закрепленными на валу посредством шпицевого с оед инения. Задачей изобретения являетс я усовершенствование устройства путем увеличения рабочей длины вальцев без значительного увеличения габаритов ус тройс тва, позволяющее повыс ить его производ ительнос ть, и повыш ение од нород нос ти с ос тава измель ченного корма, что улучшает его качес тво. Задач?? решается тем, что в устройстве для измельчения, содержащим раму с установленными на параллельных валах валками, ра б оч ая п ове рх н ос ть ко то р ых выполнена в виде нескольких усеченных конусов, пос ледовательно соед иненных меж д у с о б о й б о льш и м и и м ень ш и м и основаниями, на рабочей поверхности каж дого валка по образующей конуса выполнены ос новные канавки, а межд у ними дополнительные, - меньшей длины, причем С > СО ел 12685 угол между большим основанием и образу ющей конус а сос тавляет 25-45°, а над валками в мес те загру зки корма на раме смонтирован рассекатель потока, прикрывающий центральну ю зону взаимод ейс твия 5 валков Валки могу т быть выполнены из сек ций со с ту пицами, закрепленными на валу посредс твом шлицевого соед инения. На фиг. 1 дан общий вид устройс тва для 10 измельчения; на фиг. 2 - вид сверху на фиг. 1 (со снятым бункером); на фиг. 3 - вид сбоку на фиг 1, на фиг. 4 - секция валка в разрезе. Ус тройс тво д ля измельчения сод ержит раму 1 с установленными на параллельных 15 валах 2 и 3 валками 4 и 5 с приводом 6. Валки 4 и 5 выполнены в вид е усеченных конус ов, пос лед овательно с оед иненных между собой больш ими и меньш ими основаниями. На ра бочей поверх нос ти кажд ого конуса по обра- 20 зующей выполнены канавки 7, а между ними выпо лне ны д о по лни тель ные к анавки 8 меньш ей д лины, причем к ажд ый к онус ный участок валков выполнен в вид е отдельной секции со своей ступицей, установленной на 25 валках 2 и 3 со ш лицами (или со шпоночным соединением). Длина с тупицы кажд ой к о нусной сек ции не превыш ает величины диа метра валка у верш ины конуса. Угол между большим основанием и образу ющей конуса 30 секции валка сос тавляет от 25° д о 45°. Над валками в мес те загру зки корма ус тановлен прик репленный к раме 1 рассекатель 9 пото ка корма, прикрывающий центральную зону взаимод ейс твующих валков и размещ енный 35 в зоне іззаимодействия секций соседних вал ков с соотнош ением окружных скорос тей (т.е. с дифференциалом) от 1,0 до 1,05, что сос тавляет 5-8% от рабочей д лины секции валка. Для уменьшения зоны перекрытия 40 щели между валками распред елитель может быть выполнен зигзагообразным с рас поло жением с тупеней распределителя перпен д ик у л я рн о щ ели м еж д у р а бо ч им и поверхностями секций валков. 45 зом. Работает ус тройс тво следующим обра Из загрузочной горловины 10 корм, например кукурузный силос, попадает в рассекатель 9, и пос тупает на парноработающие валки 4 и 5, окружная скорос ть которых у основания конуса больше, а у вершины меньше, что в паре создает разнос ть окружных скоростей рабочих поверхнос тей и обеспе чи в ае т к а чес тв е нн о е и зм е ль че н и е поч атков, с теблей и зерна, в то время как лис тья и другие мелкие час тицы прох одя т через зазор, не переизмельчаясь. Дополнительные короткие канавки с пос обс тву ют лучшему захвату крупных час тиц (стебли, початки) и измельчению зерновой час ти с илос ова н но й к у к у ру з ы, т. к . э ти к а н авк и устраняют гладкие учас тки конуса, образуемые между расходящ имися веером основ ными канавками. С уменьшением угла нак лона образуюэ щей к большему основанию конуса отсс=45 до а- 25° (пред ел, исх одя из технологичности изготовления) д лина рабочей поверхнос ти с екции валка Ір с тановитс я больш е длины ее с тупицы Іс т от 1,42 до 2,1 раза. С учетом перекрытия при э том 5-8% д лины рабочей поверхнос ти валка рассекателем рабочая д лина валка, а соответс твенно и производительнос ть увеличивается от 1,3 до 1,9 раза, обеспечивая по сравнению с прототипом рос т производительнос ти примерно на 50%. Секционное выполнение валка позволяет, в случае попадания в щель твердого инород ного предмета и повреждения рабочей поверхнос ти валка, быс тро заменить э ту секцию с екцией из ремкомплекта. Так как при работе нагрузк а (и износ ) больш е на средние секции, то по истечении определенного времени крайние и сред ние с екции можно поменять мес тами, обеспечивая тем самым сохранение требуемого качес тва измельчения. 12685 Фиг. 2 Упорядник Замовлення 4078 Техред М Моргентал Коректор Л.Філь Тираж Підпис не Державне патентне від омс тво України, 254655, ГСП, Кш в-53, Львівська пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, вул. Гагаріна, 101
