Завантажувальний патрубок гвинтового конвеєра

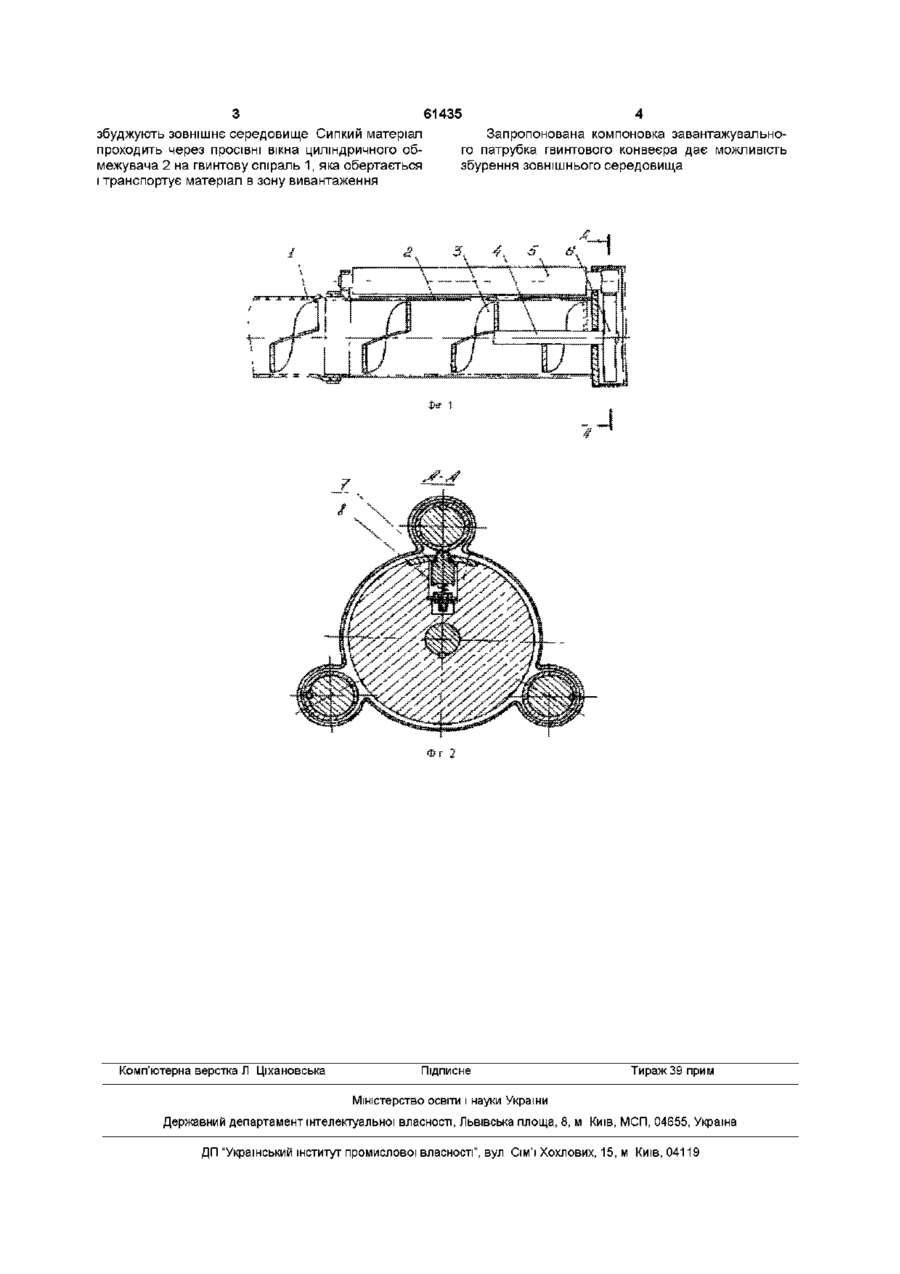

1 Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, який відрізняється тим, що вихідний вал гвинтової спіралі через кулачковий механізм зв'язаний з активними збуджуючими елементами, виконаними у вигляді роликів і розташованими над зовнішньою поверхнею циліндричного обмежувача 2 Завантажувальний патрубок гвинтового конвеєра за п 1, який відрізняється тим, що кулачковий механізм виконаний у вигляді радіально розташованого кулачка, підтиснутого пружиною в бік активних збуджуючих елементів Винахід відноситься до галузі підйомнотранспортного машинобудування, а саме до конвеєрів і може бути застосований для переміщення сипких матеріалів спіралями шнеків Відомий завантажувальний патрубок гвинтового конвеєра (Ас СРСР №1645219 МКВ 5 В 65 G 33/24, 33/16, Бюл №16, 1991 р), що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, причому обмежувач виконаний з відігнутими в сторону еластичного кожуха пелюстками на його циліндричній поверхні, розташованими над просівними вікнами з частковим їх перекриттям Аналог Недоліком відомого завантажувального патрубка гвинтового конвеєра є неможливість збурення зовнішнього середовища Найближчим по технічній суті є завантажувальний патрубок гвинтового конвеєра (А с СРСР №1798273 МКВ 5 В 65 G 33/16, 33/24, Бюл №5 1992 р), що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух Недоліком відомого завантажувального патрубка гвинтового конвеєра є неможливість збурення зовнішнього середовища В основу винаходу покладена задача підвищення коефіцієнту завантаження гвинтового конвеєра і зростання його продуктивності Поставлена задача забезпечується за рахунок того, що в завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, яка розмі щена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, згідно винаходу вводиться те, що вихідний вал гвинтової спіралі через кулачковий механізм пов'язаний з активними збуджуючими елементами, вмонтованими у вигляді роликів і розташованими над зовнішньою поверхнею циліндричного обмежувача, вихідний вал кулачковий механізм виконаний у вигляді радіальне розташованого кулачка, підтиснутого пружиною в сторону активних збуджуючих елементів Завантажувальний патрубок гвинтового конвеєра зображений на фіг 1, фіг 2 - переріз по А-А на фіг 1 Завантажувальний патрубок гвинтового конвеєра складається з гвинтової спіралі 1, яка розміщена в циліндричному обмежувачі 2 з просівними вікнами, що переходить в еластичний кожух З Вихідний вал 4 гвинтової спіралі 1 через кулачковий механізм 5 пов'язаний з активними збуджуючими елементами 6 Активні збуджуючі елементи 6, виготовлені у вигляді роликів, розташовані над зовнішньою поверхнею циліндричного обмежувача 2 Кулачковий механізм 5 виконаний у вигляді радіально розташованого кулачка 7, підтиснутого пружиною 8 в сторону активних збуджуючих елементів 6 Завантажувальний патрубок гвинтового конвеєра працює наступним чином рух з вихідного валу 4 гвинтової спіралі 1 через кулачковий механізм 5 передається на активні збуджуючі елементи 6 Активні збуджуючі елементи 6 обертаючись ю СО (О З 61435 4 збуджують зовнішнє середовище Сипкий матеріал Запропонована компоновка за вантажу вал ьнопроходить через просівні вікна циліндричного обго патрубка гвинтового конвеєра дає можливість межувача 2 на гвинтову спіраль 1, яка обертається збурення зовнішнього середовища і транспортує матеріал в зону вивантаження Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
