Завантажувальний патрубок гвинтового конвеєра

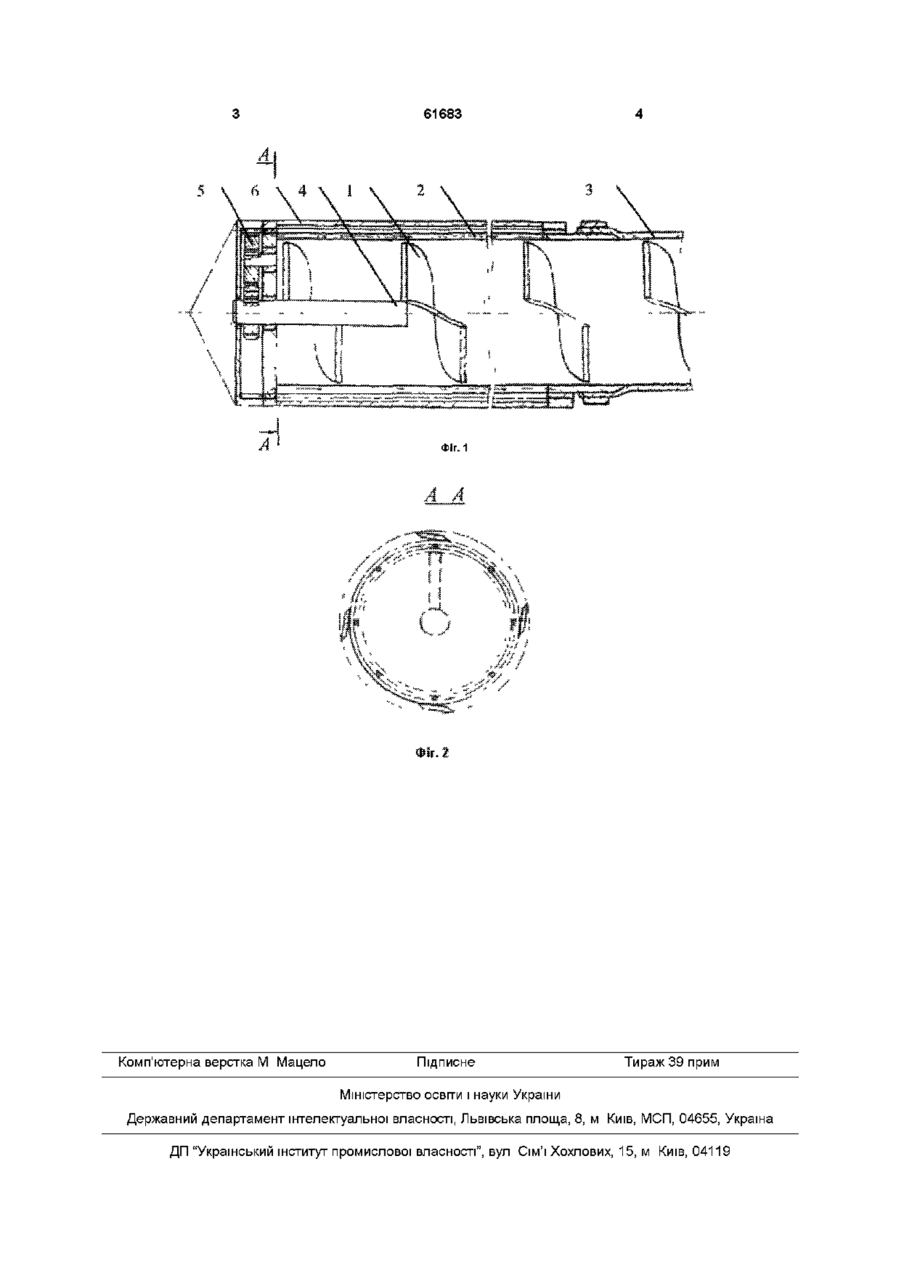

Завантажувальний патрубок гвинтового конвеєра, що містить гвинтову спіраль, розміщену в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, який відрізняється тим, що вихідний вал гвинтової спіралі через планетарну передачу з'єднаний з активними збуджуючими елементами, виконаними у вигляді пластин, розташованих над зовнішньою поверхнею циліндричного обмежувача під кутом до траєкторії руху Винахід відноситься до галузі підйомнотранспортного машинобудування, а саме до конвеєрів і може бути застосований для переміщення сипких матеріалів спіралями шнеків Відомий завантажувальний патрубок гвинтового конвеєра (АС СРСР №1645219 МКВ5 B65G33/24, 33/16, Бюл №16, 1991р), що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, причому обмежувач виконаний з відігнутими в сторону еластичного кожуха пелюстками на його циліндричній поверхні, розташованими над просівними вікнами з частковим їх перекриттям Аналог Недоліком відомого завантажувального патрубка гвинтового конвеєра є неможливість збурення зовнішнього середовища Найближчим по технічній суті є завантажувальний патрубок гвинтового конвеєра (А С СРСР №1798273 МКВ5 B65G33/16, 33/24, Бюл №5 1992р), що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух Недоліком відомого завантажувального патрубка гвинтового конвеєра є неможливість збурення зовнішнього середовища В основу винаходу покладена задача вдосконалення завантажувального патрубка гвинтового конвеєра, збільшення зростання коефіцієнту завантаження гвинтового конвеєра і зростання його продуктивності, шляхом виконання завантажувального патрубока гвинтового конвеєра, що містить гвинтову спіраль, яка розміщена в циліндричному обмежувачі з просівними вікнами, що переходить в еластичний кожух, причому вихідний вал гвинтової спіралі через планетарну передачу пов'язаний з активними збуджуючими елементами, виконаними у вигляді пластин розташованих над зовнішньою поверхнею циліндричного обмежувача під кутом до траєкторії руху Завантажувальний патрубок гвинтового конвеєра зображений на фіг 1, фіг 2 - переріз по А-А на фіг 1 Завантажувальний патрубок гвинтового конвеєра складається з гвинтової спіралі 1, яка розміщена в циліндричному обмежувачі 2 з просівними вікнами, що переходить в еластичний кожух З Вихідний вал 4 гвинтової спіралі 1 через планетарну передачу 5 пов'язаний з активними збуджуючими елементами 6 Активні збуджуючі елементи 6, виконані у вигляді пластин 7 розташованих над зовнішньою поверхнею циліндричного обмежувача 2 під кутом до траєкторії руху Завантажувальний патрубок гвинтового конвеєра працює наступним чином рух з вихідного валу 4 гвинтової спіралі 1 через планетарну передачу 5 передається на активні збуджуючі елементи 6 Активні збуджуючі елементи 6 обертаючись збуджують зовнішнє середовище Сипкий матеріал проходить через просівні вікна циліндричного обмежувача 2 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження Запропонована компоновка завантажувального патрубка гвинтового конвеєра дає можливість збурення зовнішнього середовища СО 00 (О (О 61683 Фіг. 1 ФІГ. Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
