Спосіб нанесення чорнила на папір із сопел друкуючої головки принтера і пристрій для його здійснення

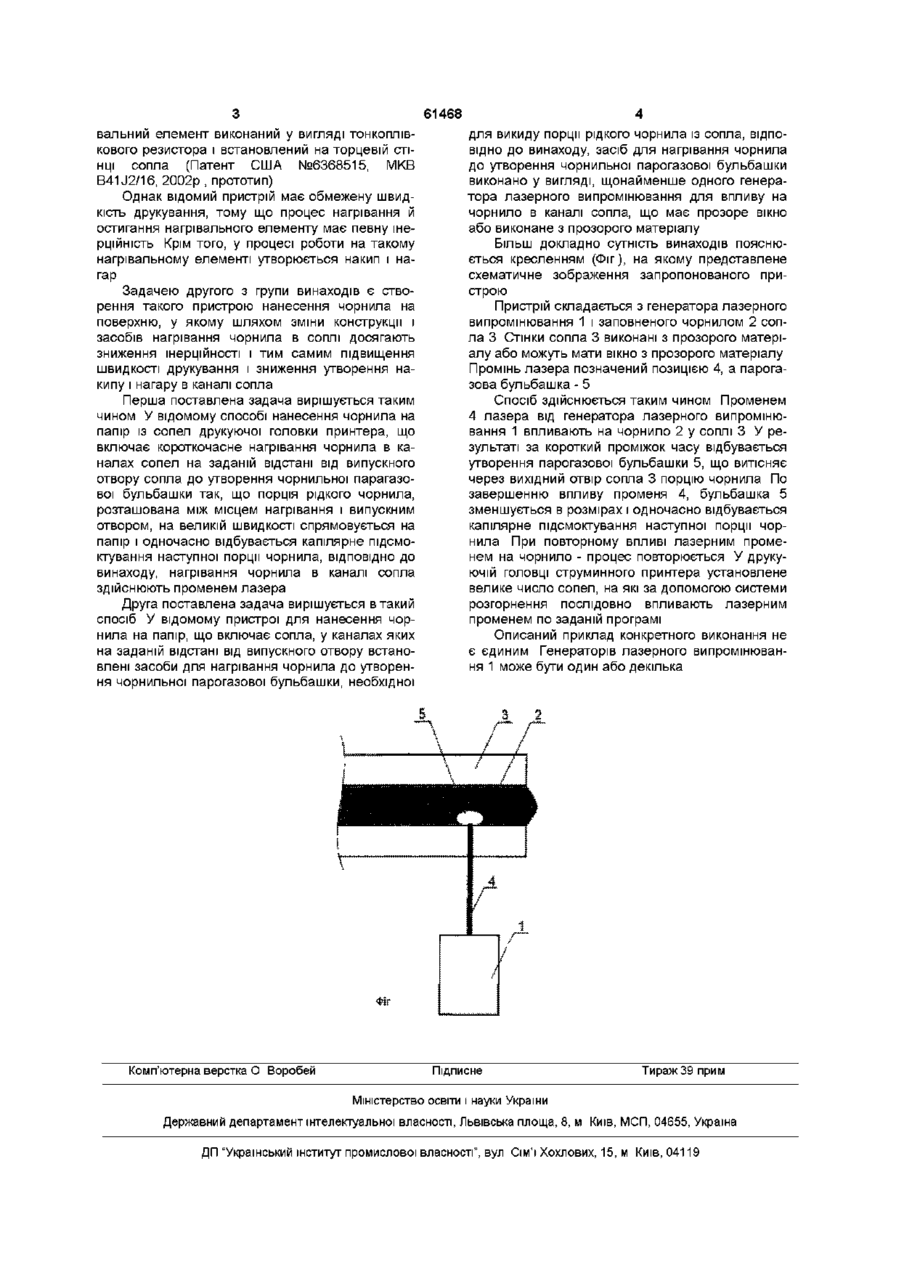

1 Спосіб нанесення чорнила на папір із сопел друкуючої головки принтера, що включає короткочасне нагрівання чорнила в каналах сопел на заданій відстані від випускного отвору сопла до утворення чорнильної парогазової бульбашки так, що порція чорнила, розташована між місцем нагрівання і випускним отвором, на великій швид кості спрямовується на папір і одночасно відбувається капілярне підсмоктування наступної порції чорнила, який відрізняється тим, що нагрівання чорнила в каналі сопла здійснюють променем лазера 2 Пристрій для нанесення чорнила на папір, що включає сопло, засіб для нагрівання чорнила в соплі до утворення чорнильної парогазової бульбашки, необхідної для викиду порції чорнила із сопла, який відрізняється тим, що засіб для нагрівання чорнила до утворення чорнильної парогазової бульбашки виконано у вигляді щонайменше одного генератора лазерного випромінювання для впливу на чорнило в каналі сопла, що має прозоре вікно або виконане з прозорого матеріалу Взаємопов'язана група винаходів відноситься до способів і пристроїв дії на барвну речовину, наприклад чорнило, для викиду його порціями із сопел друкуючих головок принтерів Є відомий спосіб нанесення чорнила на папір із сопел друкуючої головки принтера, що включає короткочасне нагрівання чорнила в каналах сопел на заданій відстані від випускного отвору сопла за допомогою електричного елементу опору, що нагріває, до утворення чорнильної парагазової бульбашки так, що порція рідкого чорнила, розташована між місцем нагрівання і випускним отвором, на великій швидкості спрямовується на папір і одночасно відбувається капілярне підсмоктування наступної порції чорнила (Баулин А Под сенью струй, "Мир ПК", 2001, №5, с 28-32, 34) каналу сопла (Баулин А Под сенью струй, "Мир ПК", 2001, №5, с 28-32, 34) Є відомий спосіб нанесення чорнила на папір із сопел друкуючої головки принтера, що включає короткочасне нагрівання чорнила в каналах сопел на заданій відстані від випускного отвору сопла за допомогою електричного елементу опору, що нагріває, до утворення чорнильної парагазової бульбашки так, що порція рідкого чорнила, розташована між місцем нагрівання і випускним отвором, на великій швидкості спрямовується на папір і одночасно відбувається капілярне підсмоктування наступної порції чорнила (Патент США №6368515, МКВ B41J2/16, 2002р , прототип) Однак відомий спосіб забезпечує обмежену швидкість друкування, тому що процес нагрівання й остигання нагрівального елементу має певну шерційність Задачею першого з групи винаходів є створення такого способу нанесення чорнила на папір, у якому шляхом зміни процесу нагрівання чорнила в соплі досягають зниження шерційності і тим самим підвищення швидкості друкування Є відомий пристрій для нанесення чорнила на папір, що включає сопла, у каналах яких на заданій відстані від випускного отвору встановлені засоби для нагрівання чорнила до утворення чорнильної пароігазової бульбашки, необхідної для викиду порції рідкого чорнила із сопла Нагрі Однак відомий спосіб забезпечує обмежену швидкість друкування, тому що процес нагрівання й остигання нагрівального елементу має певну шерційність Є відомий пристрій для нанесення чорнила на папір, що включає сопла, у каналах яких на заданій відстані від випускного отвору встановлені засоби для нагрівання чорнила до утворення чорнильної парагазової бульбашки, необхідної для викиду порції рідкого чорнила із сопла Нагрівальний елемент виконаний у вигляді тонкоплівкового резистора, розташованого на бічній СТІНЦІ 00 (О (О 61468 вальний елемент виконаний у вигляді тонкоплівкового резистора і встановлений на торцевій стінці сопла (Патент США №6368515, МКВ B41J2/16, 2002р , прототип) Однак відомий пристрій має обмежену швидкість друкування, тому що процес нагрівання й остигання нагрівального елементу має певну інерційність Крім того, у процесі роботи на такому нагрівальному елементі утворюється накип і нагар Задачею другого з групи винаходів є створення такого пристрою нанесення чорнила на поверхню, у якому шляхом зміни конструкції і засобів нагрівання чорнила в соплі досягають зниження шерційності і тим самим підвищення швидкості друкування і зниження утворення накипу і нагару в каналі сопла Перша поставлена задача вирішується таким чином У відомому способі нанесення чорнила на папір із сопел друкуючої головки принтера, що включає короткочасне нагрівання чорнила в каналах сопел на заданій відстані від випускного отвору сопла до утворення чорнильної парагазовоі бульбашки так, що порція рідкого чорнила, розташована між місцем нагрівання і випускним отвором, на великій швидкості спрямовується на папір і одночасно відбувається капілярне підсмоктування наступної порції чорнила, ВІДПОВІДНО ДО винаходу, нагрівання чорнила в каналі сопла здійснюють променем лазера Друга поставлена задача вирішується в такий спосіб У відомому пристрої для нанесення чорнила на папір, що включає сопла, у каналах яких на заданій відстані від випускного отвору встановлені засоби для нагрівання чорнила до утворення чорнильної парогазової бульбашки, необхідної Комп'ютерна верстка О Воробей для викиду порції рідкого чорнила із сопла, ВІДПОВІДНО до винаходу, засіб для нагрівання чорнила до утворення чорнильної парогазової бульбашки виконано у вигляді, щонайменше одного генератора лазерного випромінювання для впливу на чорнило в каналі сопла, що має прозоре вікно або виконане з прозорого матеріалу Більш докладно сутність винаходів пояснюється кресленням (Фіг), на якому представлене схематичне зображення запропонованого пристрою Пристрій складається з генератора лазерного випромінювання 1 і заповненого чорнилом 2 сопла 3 Стінки сопла 3 виконані з прозорого матеріалу або можуть мати вікно з прозорого матеріалу Промінь лазера позначений позицією 4, а парогазова бульбашка - 5 Спосіб здійснюється таким чином Променем 4 лазера від генератора лазерного випромінювання 1 впливають на чорнило 2 у соплі З У результаті за короткий проміжок часу відбувається утворення парогазової бульбашки 5, що витісняє через вихідний отвір сопла 3 порцію чорнила По завершенню впливу променя 4, бульбашка 5 зменшується в розмірах і одночасно відбувається капілярне підсмоктування наступної порції чорнила При повторному впливі лазерним променем на чорнило - процес повторюється У друкуючій головці струминного принтера установлене велике число сопел, на які за допомогою системи розгорнення послідовно впливають лазерним променем по заданій програмі Описаний приклад конкретного виконання не є єдиним Генераторів лазерного випромінювання 1 може бути один або декілька Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
