Газогенератор
Номер патенту: 61548
Опубліковано: 25.07.2011
Автори: Басов Геннадій Григорович, Єлфімов Сергій Миколайович, Ноженко Олена Сергіївна, Могила Валентин Іванович, Горбунов Микола Іванович
Формула / Реферат
Газогенератор, що містить корпус, футерований теплоізолюючою вогнетривкою цеглою, струмопідвідні шини, графітові електроди, робочу зону, футеровану магнезитовою цеглою, завантажувальну камеру, виконану у вигляді конуса, кришку завантажувальної камери, трубу для відведення газу, люк зольника, який відрізняється тим, що газогенератор оснащено водяною охолоджувальною сорочкою, розміщеною між зовнішнім корпусом генератора та обшивкою корпусу робочої зони.
Текст

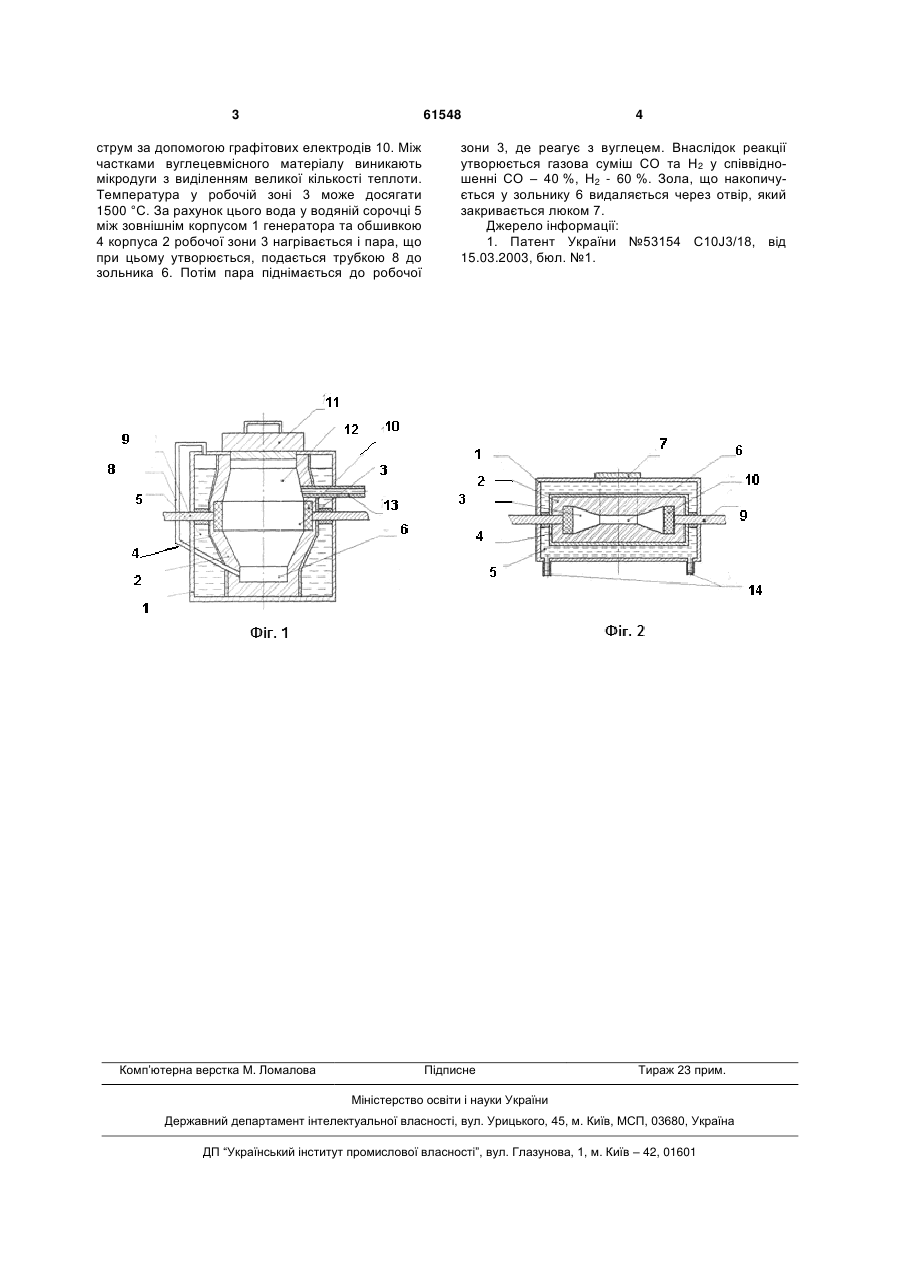

Газогенератор, що містить корпус, футерований теплоізолюючою вогнетривкою цеглою, струмопідвідні шини, графітові електроди, робочу зону, футеровану магнезитовою цеглою, завантажувальну камеру, виконану у вигляді конуса, кришку завантажувальної камери, трубу для відведення газу, люк зольника, який відрізняється тим, що газогенератор оснащено водяною охолоджувальною сорочкою, розміщеною між зовнішнім корпусом генератора та обшивкою корпусу робочої зони. (19) (21) u201014971 (22) 13.12.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) МОГИЛА ВАЛЕНТИН ІВАНОВИЧ, ГОРБУНОВ МИКОЛА ІВАНОВИЧ, НОЖЕНКО ОЛЕНА СЕРГІЇВНА, БАСОВ ГЕННАДІЙ ГРИГОРОВИЧ, ЄЛФІМОВ СЕРГІЙ МИКОЛАЙОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 61548 струм за допомогою графітових електродів 10. Між частками вуглецевмісного матеріалу виникають мікродуги з виділенням великої кількості теплоти. Температура у робочій зоні 3 може досягати 1500 °C. За рахунок цього вода у водяній сорочці 5 між зовнішнім корпусом 1 генератора та обшивкою 4 корпуса 2 робочої зони 3 нагрівається і пара, що при цьому утворюється, подається трубкою 8 до зольника 6. Потім пара піднімається до робочої Комп’ютерна верстка М. Ломалова 4 зони 3, де реагує з вуглецем. Внаслідок реакції утворюється газова суміш СО та Н2 у співвідношенні СO – 40 %, Н2 - 60 %. Зола, що накопичується у зольнику 6 видаляється через отвір, який закривається люком 7. Джерело інформації: 1. Патент України №53154 С10J3/18, від 15.03.2003, бюл. №1. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas generator
Автори англійськоюMohyla Valentyn Ivanovych, Horbunov Mykola Ivanovych, Nozhenko Olena Serhiivna, Basov Hennadii Hryhorovych, Yelfimov Serhii Mykolaiovych
Назва патенту російськоюГазогенератор
Автори російськоюМогила Валентин Иванович, Горбунов Николай Иванович, Ноженко Елена Сергеевна, Басов Геннадий Григорьевич, Елфимов Сергей Николаевич
МПК / Мітки
МПК: C10J 3/18
Мітки: газогенератор
