Газогенератор

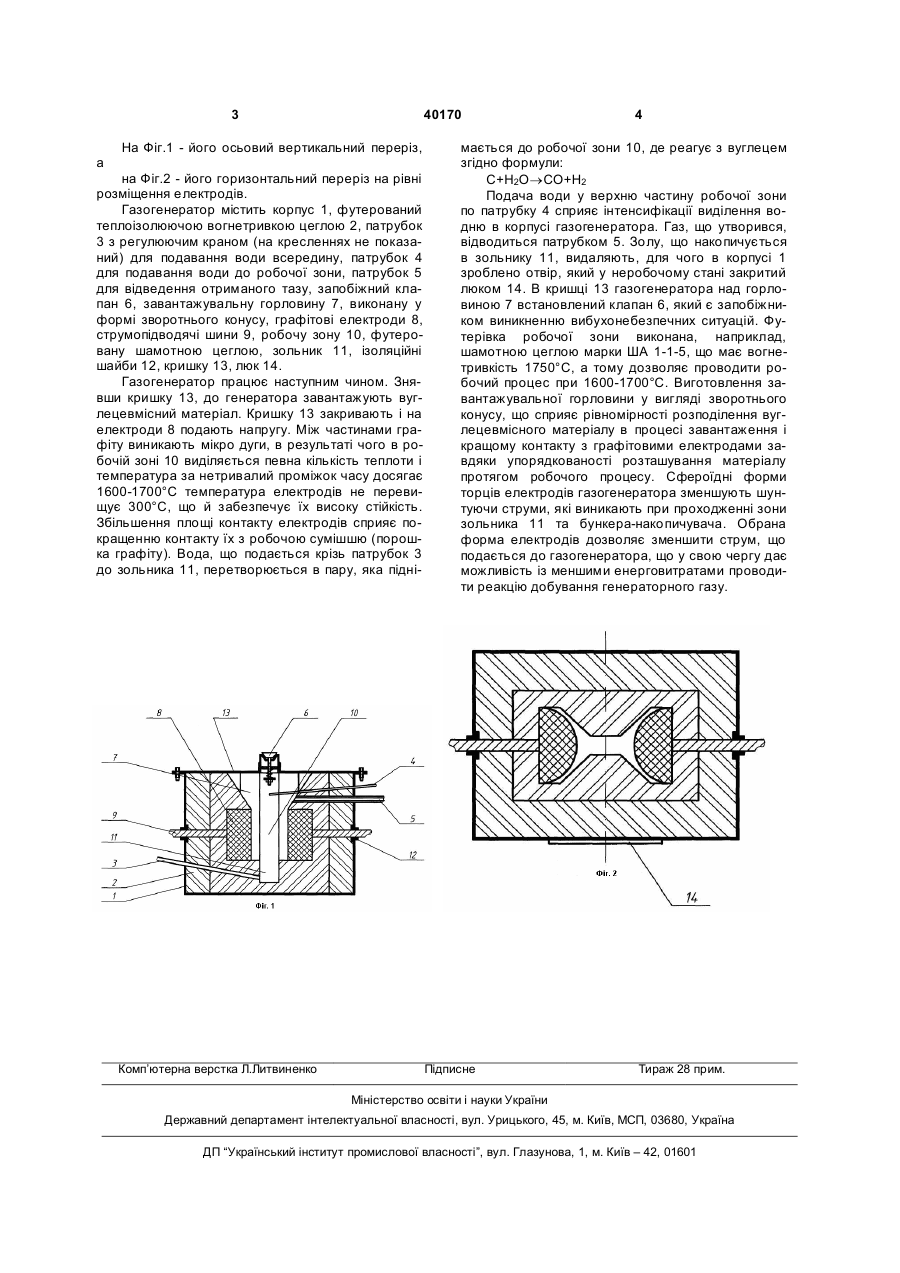

Газогенератор, що містить футерований вогнетривкою цеглою корпус, оснащений завантажу 3 а 40170 На Фіг.1 - його осьовий вертикальний переріз, на Фіг.2 - його горизонтальний переріз на рівні розміщення електродів. Газогенератор містить корпус 1, футерований теплоізолюючою вогнетривкою цеглою 2, патрубок 3 з регулюючим краном (на кресленнях не показаний) для подавання води всередину, патрубок 4 для подавання води до робочої зони, патрубок 5 для відведення отриманого тазу, запобіжний клапан 6, завантажувальну горловину 7, виконану у формі зворотнього конусу, графітові електроди 8, струмопідводячі шини 9, робочу зону 10, футеровану шамотною цеглою, зольник 11, ізоляційні шайби 12, кришку 13, люк 14. Газогенератор працює наступним чином. Знявши кришку 13, до генератора завантажують вуглецевмісний матеріал. Кришку 13 закривають і на електроди 8 подають напругу. Між частинами графіту виникають мікро дуги, в результаті чого в робочій зоні 10 виділяється певна кількість теплоти і температура за нетривалий проміжок часу досягає 1600-1700°С температура електродів не перевищує 300°С, що й забезпечує їх високу стійкість. Збільшення площі контакту електродів сприяє покращенню контакту їх з робочою сумішшю (порошка графіту). Вода, що подається крізь патрубок 3 до зольника 11, перетворюється в пару, яка підні Комп’ютерна верстка Л.Литвиненко 4 мається до робочої зони 10, де реагує з вуглецем згідно формули: C+H2O®CO+H2 Подача води у верхню частину робочої зони по патрубку 4 сприяє інтенсифікації виділення водню в корпусі газогенератора. Газ, що утворився, відводиться патрубком 5. Золу, що накопичується в зольнику 11, видаляють, для чого в корпусі 1 зроблено отвір, який у неробочому стані закритий люком 14. В кришці 13 газогенератора над горловиною 7 встановлений клапан 6, який є запобіжником виникненню вибухонебезпечних ситуацій. Футерівка робочої зони виконана, наприклад, шамотною цеглою марки ША 1-1-5, що має вогнетривкість 1750°С, а тому дозволяє проводити робочий процес при 1600-1700°С. Виготовлення завантажувальної горловини у вигляді зворотнього конусу, що сприяє рівномірності розподілення вуглецевмісного матеріалу в процесі завантаження і кращому контакту з графітовими електродами завдяки упорядкованості розташування матеріалу протягом робочого процесу. Сфероїдні форми торців електродів газогенератора зменшують шунтуючи струми, які виникають при проходженні зони зольника 11 та бункера-накопичувача. Обрана форма електродів дозволяє зменшити струм, що подається до газогенератора, що у свою чергу дає можливість із меншими енерговитратами проводити реакцію добування генераторного газу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
