Плоский приводний ремінь
Номер патенту: 61553
Опубліковано: 25.07.2011
Автори: Муховатий Олександр Анатолійович, Шевченко Святослав Володимирович
Формула / Реферат
Плоский приводний ремінь, армований синтетичними матеріалами, який відрізняється тим, що на його внутрішньому боці, зверненому до поверхні шківа, розташовані виступи у вигляді зрізаних конусів з можливістю утворення між внутрішньою стороною ременя і шківом зазору для вільного видавлювання повітря із зони набігання ременя на шків.
Текст

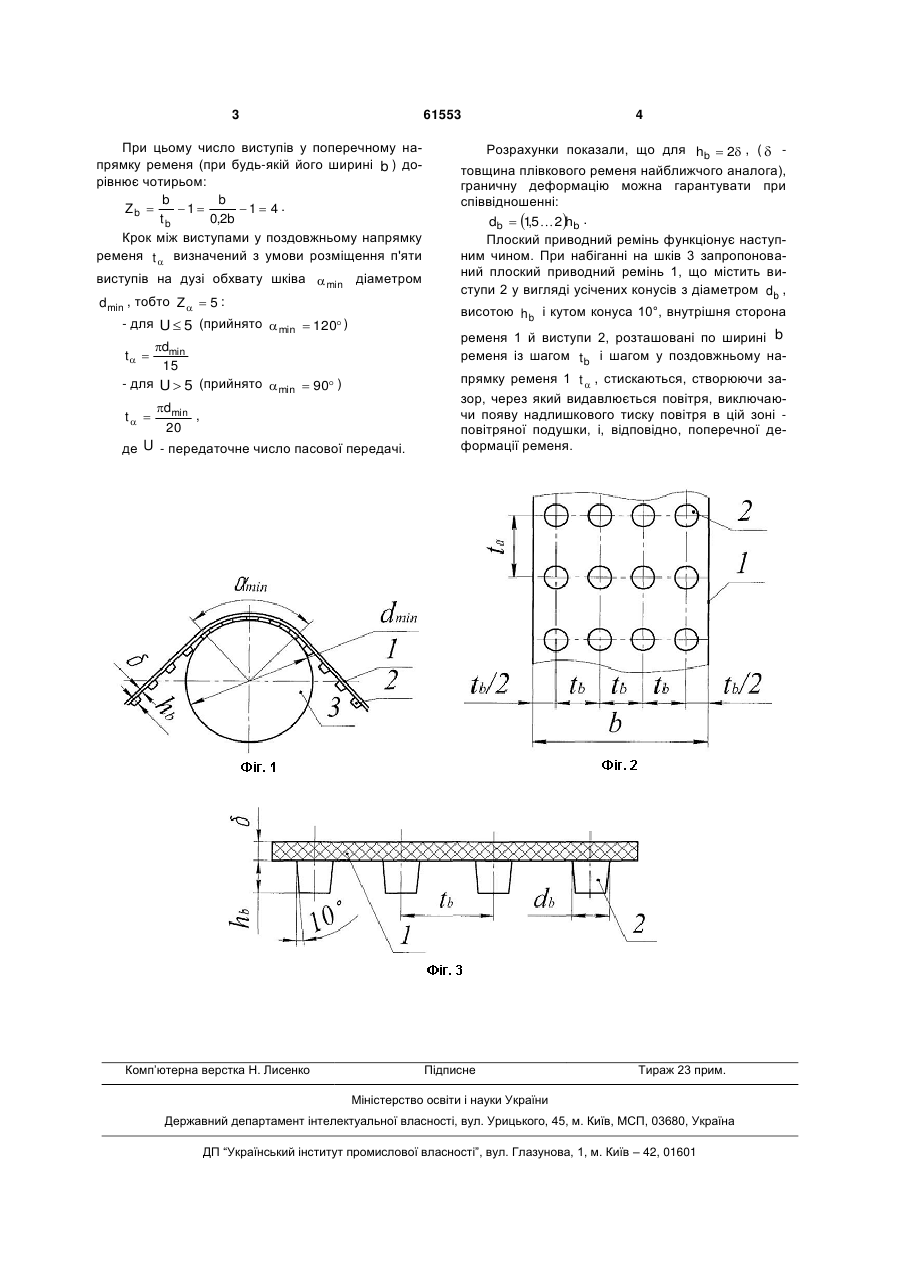

Плоский приводний ремінь, армований синтетичними матеріалами, який відрізняється тим, що на його внутрішньому боці, зверненому до поверхні шківа, розташовані виступи у вигляді зрізаних конусів з можливістю утворення між внутрішньою стороною ременя і шківом зазору для вільного видавлювання повітря із зони набігання ременя на шків. (19) (21) u201014990 (22) 13.12.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ШЕВЧЕНКО СВЯТОСЛАВ ВОЛОДИМИРОВИЧ, МУХОВАТИЙ ОЛЕКСАНДР АНАТОЛІЙОВИЧ (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ 3 61553 При цьому число виступів у поперечному напрямку ременя (при будь-якій його ширині b ) дорівнює чотирьом: b b Zb 1 1 4 . tb 0,2b Крок між виступами у поздовжньому напрямку ременя t визначений з умови розміщення п'яти виступів на дузі обхвату шківа min діаметром dmin , тобто Z 5 : ременя 1 й виступи 2, розташовані по ширині b ременя із шагом t b і шагом у поздовжньому на dmin 15 - для U 5 (прийнято min 90 ) t dmin , 20 де U - передаточне число пасової передачі. Комп’ютерна верстка Н. Лиcенко Розрахунки показали, що для hb 2 , ( товщина плівкового ременя найближчого аналога), граничну деформацію можна гарантувати при співвідношенні: db 15 2hb . , Плоский приводний ремінь функціонує наступним чином. При набіганні на шків 3 запропонований плоский приводний ремінь 1, що містить виступи 2 у вигляді усічених конусів з діаметром d b , висотою h b і кутом конуса 10°, внутрішня сторона - для U 5 (прийнято min 120 ) t 4 прямку ременя 1 t , стискаються, створюючи зазор, через який видавлюється повітря, виключаючи появу надлишкового тиску повітря в цій зоні повітряної подушки, і, відповідно, поперечної деформації ременя. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlat power belt
Автори англійськоюShevchenko Sviatoslav Volodymyrovych, Mukhovatyi Oleksandr Anatoliiovych
Назва патенту російськоюПлоский приводной ремень
Автори російськоюШевченко Святослав Владимирович, Муховатый Александр Анатольевич
МПК / Мітки
МПК: F16H 7/02
Мітки: плоский, приводний, ремінь
