Дозувально-фасувальний пристрій для порошкоподібної сипкої продукції

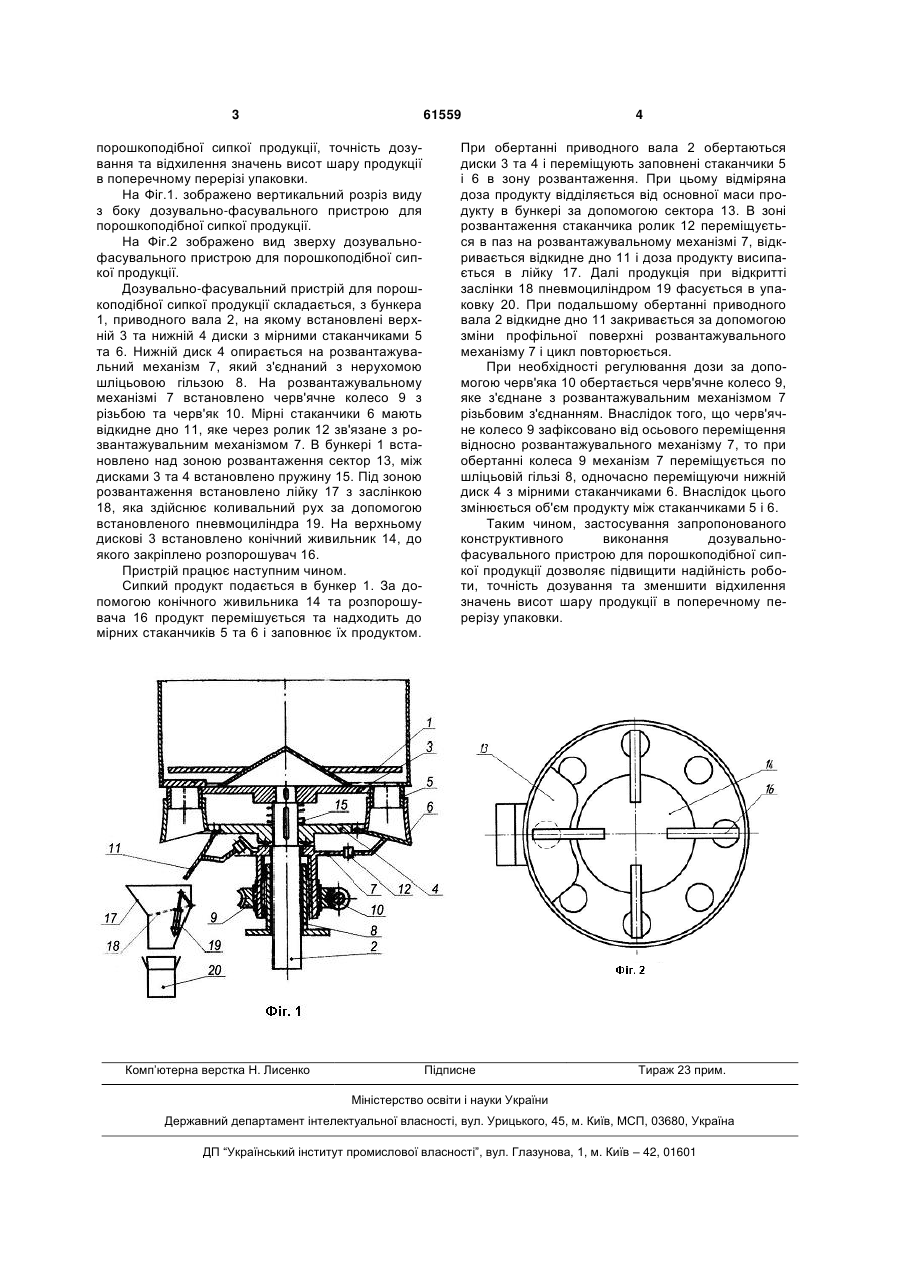

Дозувально-фасувальний пристрій для порошкоподібної сипкої продукції, що включає бункер, встановлені під ним обертальні диски з мірними стаканчиками, встановлений над зоною розвантаження сектор та розпорошувач, який відрізняється тим, що додатково включає розташовану під зоною розвантаження мірного стаканчика лійку з приводною заслінкою, а профіль поперечного перерізу нижнього стаканчика - параболічний зі сталим значенням коефіцієнта звуження. (19) (21) u201015055 (22) 14.12.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ГАВВА ОЛЕКСАНДР МИКОЛАЙОВИЧ, ДЕРЕНІВСЬКА АНАСТАСІЯ ВАСИЛІВНА, КРИВОПЛЯСВОЛОДІНА ЛЮДМИЛА ОЛЕКСАНДРІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 61559 порошкоподібної сипкої продукції, точність дозування та відхилення значень висот шару продукції в поперечному перерізі упаковки. На Фіг.1. зображено вертикальний розріз виду з боку дозувально-фасувального пристрою для порошкоподібної сипкої продукції. На Фіг.2 зображено вид зверху дозувальнофасувального пристрою для порошкоподібної сипкої продукції. Дозувально-фасувальний пристрій для порошкоподібної сипкої продукції складається, з бункера 1, приводного вала 2, на якому встановлені верхній 3 та нижній 4 диски з мірними стаканчиками 5 та 6. Нижній диск 4 опирається на розвантажувальний механізм 7, який з'єднаний з нерухомою шліцьовою гільзою 8. На розвантажувальному механізмі 7 встановлено черв'ячне колесо 9 з різьбою та черв'як 10. Мірні стаканчики 6 мають відкидне дно 11, яке через ролик 12 зв'язане з розвантажувальним механізмом 7. В бункері 1 встановлено над зоною розвантаження сектор 13, між дисками 3 та 4 встановлено пружину 15. Під зоною розвантаження встановлено лійку 17 з заслінкою 18, яка здійснює коливальний рух за допомогою встановленого пневмоциліндра 19. На верхньому дискові 3 встановлено конічний живильник 14, до якого закріплено розпорошувач 16. Пристрій працює наступним чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 14 та розпорошувача 16 продукт перемішується та надходить до мірних стаканчиків 5 та 6 і заповнює їх продуктом. Комп’ютерна верстка Н. Лиcенко 4 При обертанні приводного вала 2 обертаються диски 3 та 4 і переміщують заповнені стаканчики 5 і 6 в зону розвантаження. При цьому відміряна доза продукту відділяється від основної маси продукту в бункері за допомогою сектора 13. В зоні розвантаження стаканчика ролик 12 переміщується в паз на розвантажувальному механізмі 7, відкривається відкидне дно 11 і доза продукту висипається в лійку 17. Далі продукція при відкритті заслінки 18 пневмоциліндром 19 фасується в упаковку 20. При подальшому обертанні приводного вала 2 відкидне дно 11 закривається за допомогою зміни профільної поверхні розвантажувального механізму 7 і цикл повторюється. При необхідності регулювання дози за допомогою черв'яка 10 обертається черв'ячне колесо 9, яке з'єднане з розвантажувальним механізмом 7 різьбовим з'єднанням. Внаслідок того, що черв'ячне колесо 9 зафіксовано від осьового переміщення відносно розвантажувального механізму 7, то при обертанні колеса 9 механізм 7 переміщується по шліцьовій гільзі 8, одночасно переміщуючи нижній диск 4 з мірними стаканчиками 6. Внаслідок цього змінюється об'єм продукту між стаканчиками 5 і 6. Таким чином, застосування запропонованого конструктивного виконання дозувальнофасувального пристрою для порошкоподібної сипкої продукції дозволяє підвищити надійність роботи, точність дозування та зменшити відхилення значень висот шару продукції в поперечному перерізу упаковки. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
