Пристрій для дозування сипких гігроскопічних продуктів

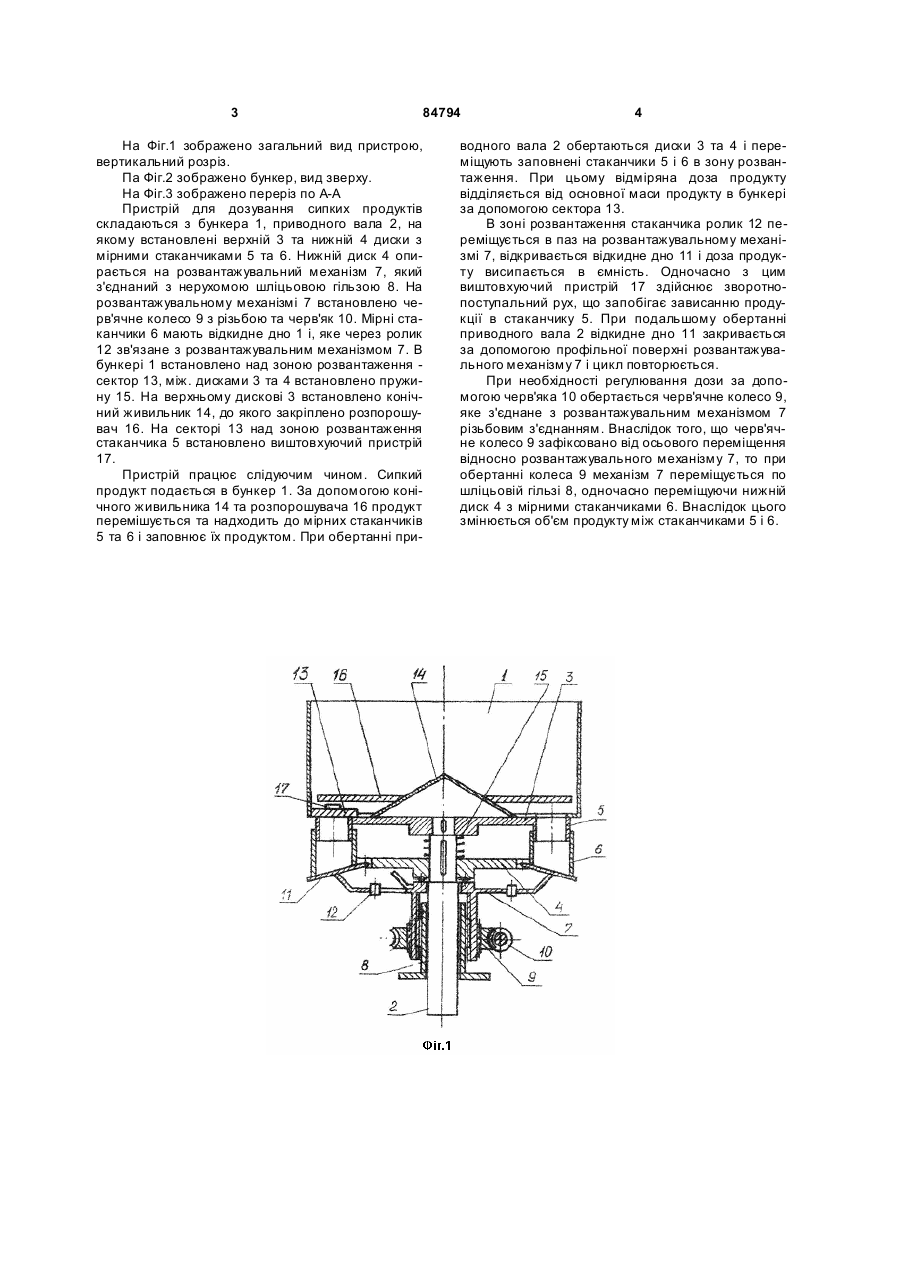

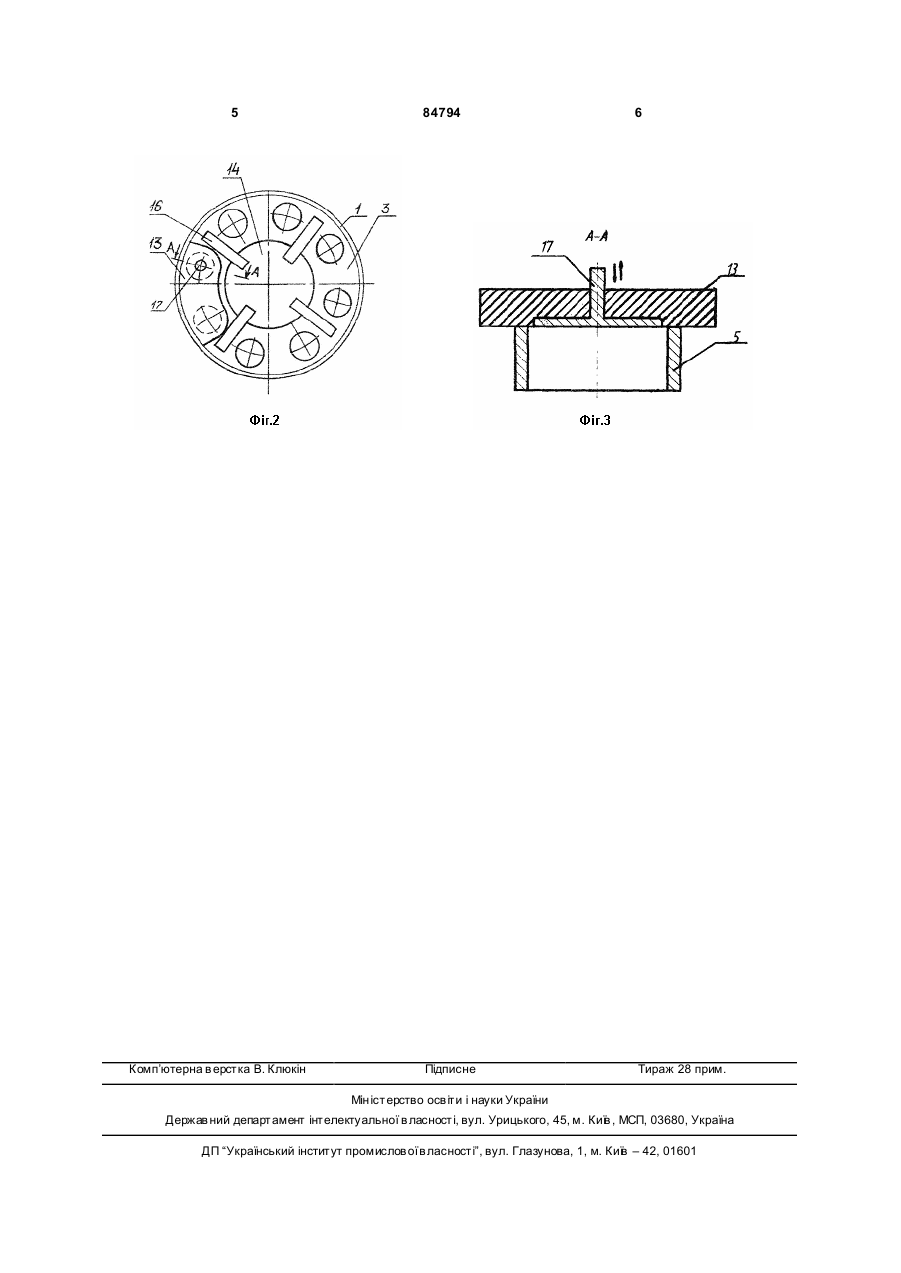

Пристрій для дозування сипких гігроскопічних продуктів, що включає бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками, встановлений над зоною розвантаження сектор та розпорошувач, який відрізняється тим, що на секторі над зоною розвантаження стаканчика встановлено виштовхуючий пристрій. (19) (21) a200703022 (22) 22.03.2007 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ГАВВА ОЛЕКСАНДР ОЛЕКС АНДРОВИЧ, UA, ВОЛЧКО АН АТОЛІЙ ІВАНОВИЧ, UA, ГАВВА ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, ВОЛЧКО АНДРІЙ АН АТОЛІЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ, UA (56) UA 4973 U, 15.02.2005 UA 50506 A, 15.10.2002 3 84794 На Фіг.1 зображено загальний вид пристрою, вертикальний розріз. Па Фіг.2 зображено бункер, вид зверху. На Фіг.3 зображено переріз по А-А Пристрій для дозування сипких продуктів складаються з бункера 1, приводного вала 2, на якому встановлені верхній 3 та нижній 4 диски з мірними стаканчиками 5 та 6. Нижній диск 4 опирається на розвантажувальний механізм 7, який з'єднаний з нерухомою шліцьовою гільзою 8. На розвантажувальному механізмі 7 встановлено черв'ячне колесо 9 з різьбою та черв'як 10. Мірні стаканчики 6 мають відкидне дно 1 і, яке через ролик 12 зв'язане з розвантажувальним механізмом 7. В бункері 1 встановлено над зоною розвантаження сектор 13, між. дисками 3 та 4 встановлено пружину 15. На верхньому дискові 3 встановлено конічний живильник 14, до якого закріплено розпорошувач 16. На секторі 13 над зоною розвантаження стаканчика 5 встановлено виштовхуючий пристрій 17. Пристрій працює слідуючим чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 14 та розпорошувача 16 продукт перемішується та надходить до мірних стаканчиків 5 та 6 і заповнює їх продуктом. При обертанні при 4 водного вала 2 обертаються диски 3 та 4 і переміщують заповнені стаканчики 5 і 6 в зону розвантаження. При цьому відміряна доза продукту відділяється від основної маси продукту в бункері за допомогою сектора 13. В зоні розвантаження стаканчика ролик 12 переміщується в паз на розвантажувальному механізмі 7, відкривається відкидне дно 11 і доза продукту висипається в ємність. Одночасно з цим виштовхуючий пристрій 17 здійснює зворотнопоступальний рух, що запобігає зависанню продукції в стаканчику 5. При подальшому обертанні приводного вала 2 відкидне дно 11 закривається за допомогою профільної поверхні розвантажувального механізму 7 і цикл повторюється. При необхідності регулювання дози за допомогою черв'яка 10 обертається черв'ячне колесо 9, яке з'єднане з розвантажувальним механізмом 7 різьбовим з'єднанням. Внаслідок того, що черв'ячне колесо 9 зафіксовано від осьового переміщення відносно розвантажувального механізму 7, то при обертанні колеса 9 механізм 7 переміщується по шліцьовій гільзі 8, одночасно переміщуючи нижній диск 4 з мірними стаканчиками 6. Внаслідок цього змінюється об'єм продукту між стаканчиками 5 і 6. 5 Комп’ютерна в ерстка В. Клюкін 84794 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
