Пристрій для дозування сипких гігроскопічних продуктів

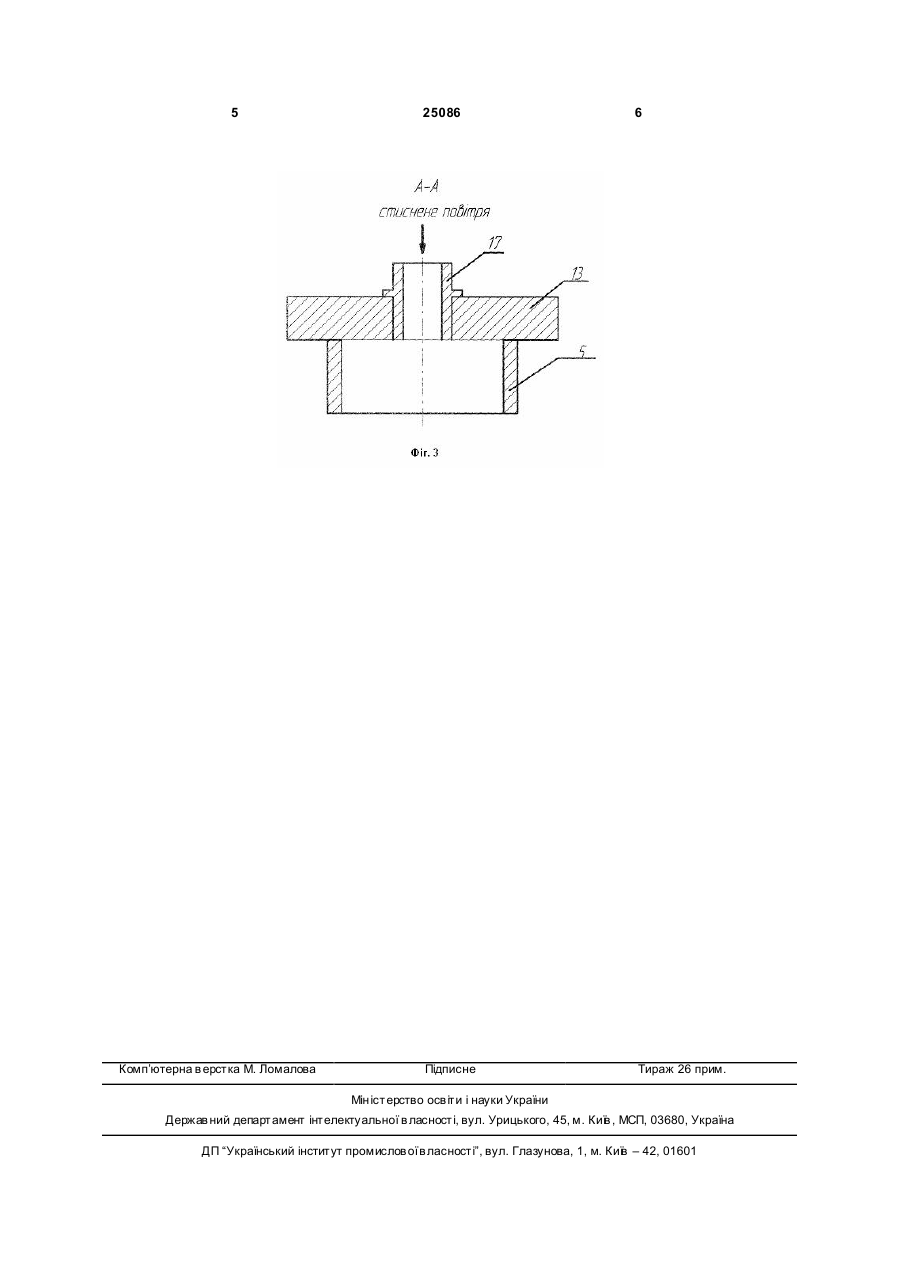

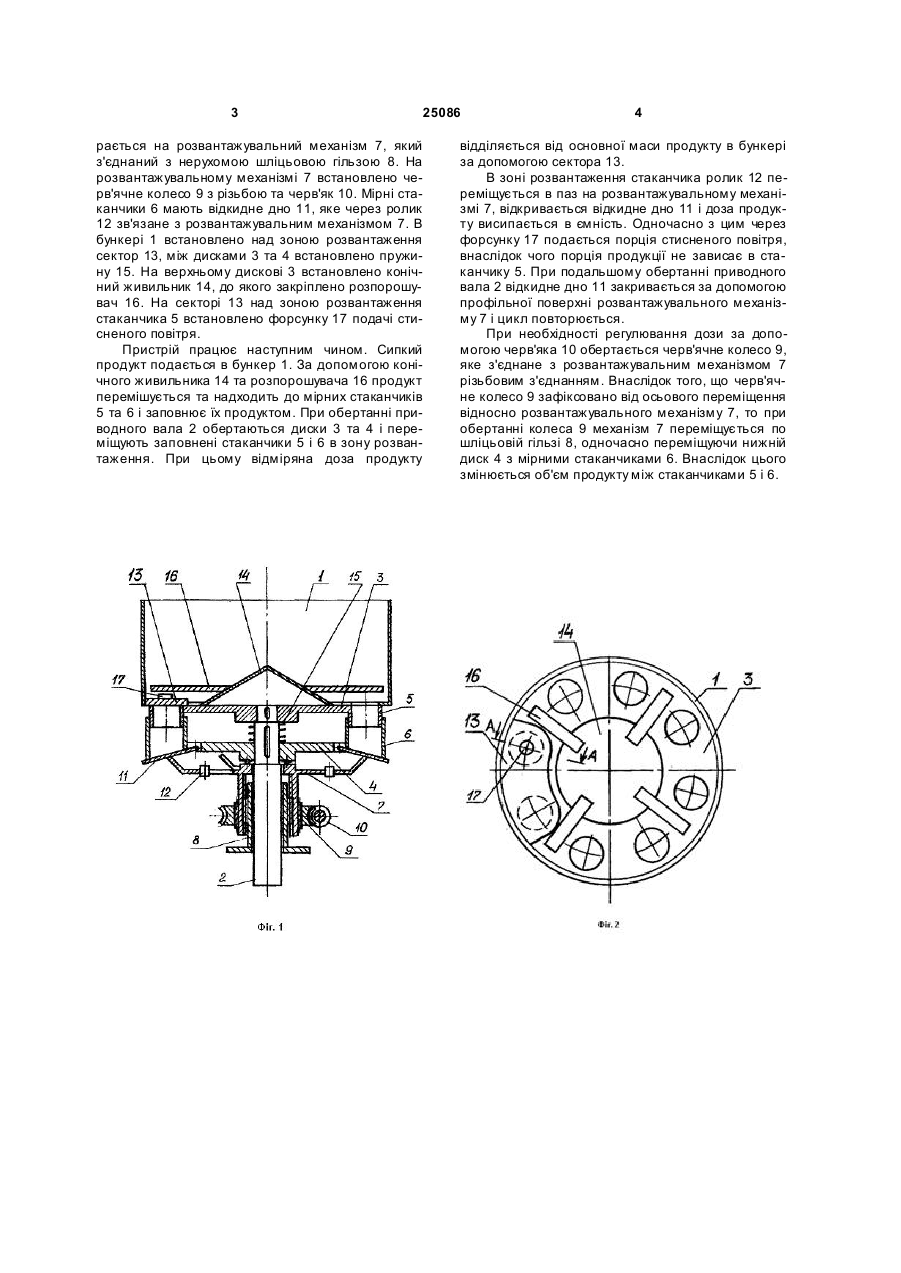

Пристрій для дозування сипких гігроскопічних продуктів, що включає бункер, встановлені під ним з можливістю обертання диски з мірними стаканчиками, встановлений над зоною розвантаження сектор та розпорошувач, який відрізняється тим, що на секторі над зоною розвантаження стаканчика встановлено форсунку подачі стисненого повітря. (19) (21) u200703018 (22) 22.03.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. №11, 2007р. (72) Гавва Олександр Олександрович, Волчко Анатолій Іванович, Гавва Олександр Миколайович, Волчко Андрій Анатолійович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 25086 рається на розвантажувальний механізм 7, який з'єднаний з нерухомою шліцьовою гільзою 8. На розвантажувальному механізмі 7 встановлено черв'ячне колесо 9 з різьбою та черв'як 10. Мірні стаканчики 6 мають відкидне дно 11, яке через ролик 12 зв'язане з розвантажувальним механізмом 7. В бункері 1 встановлено над зоною розвантаження сектор 13, між дисками 3 та 4 встановлено пружину 15. На верхньому дискові 3 встановлено конічний живильник 14, до якого закріплено розпорошувач 16. На секторі 13 над зоною розвантаження стаканчика 5 встановлено форсунку 17 подачі стисненого повітря. Пристрій працює наступним чином. Сипкий продукт подається в бункер 1. За допомогою конічного живильника 14 та розпорошувача 16 продукт перемішується та надходить до мірних стаканчиків 5 та 6 і заповнює їх продуктом. При обертанні приводного вала 2 обертаються диски 3 та 4 і переміщують заповнені стаканчики 5 і 6 в зону розвантаження. При цьому відміряна доза продукту 4 відділяється від основної маси продукту в бункері за допомогою сектора 13. В зоні розвантаження стаканчика ролик 12 переміщується в паз на розвантажувальному механізмі 7, відкривається відкидне дно 11 і доза продукту висипається в ємність. Одночасно з цим через форсунку 17 подається порція стисненого повітря, внаслідок чого порція продукції не зависає в стаканчику 5. При подальшому обертанні приводного вала 2 відкидне дно 11 закривається за допомогою профільної поверхні розвантажувального механізму 7 і цикл повторюється. При необхідності регулювання дози за допомогою черв'яка 10 обертається черв'ячне колесо 9, яке з'єднане з розвантажувальним механізмом 7 різьбовим з'єднанням. Внаслідок того, що черв'ячне колесо 9 зафіксовано від осьового переміщення відносно розвантажувального механізму 7, то при обертанні колеса 9 механізм 7 переміщується по шліцьовій гільзі 8, одночасно переміщуючи нижній диск 4 з мірними стаканчиками 6. Внаслідок цього змінюється об'єм продукту між стаканчиками 5 і 6. 5 Комп’ютерна в ерстка М. Ломалова 25086 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
