Півформа гофратора полімерної труби
Номер патенту: 61574
Опубліковано: 25.07.2011
Автори: Мікульонок Ігор Олегович, Вознюк В'ячеслав Тарасович
Формула / Реферат
Півформа гофратора полімерної труби, що містить виконаний у вигляді циліндричного півкільця корпус з кільцевими канавками на його внутрішній поверхні, сполученими з кільцевими вакуум-каналами, розміщеними зовні кільцевих канавок, яка відрізняється тим, що кільцеві вакуум-канали розміщені над виступами, утвореними кільцевими канавками.
Текст

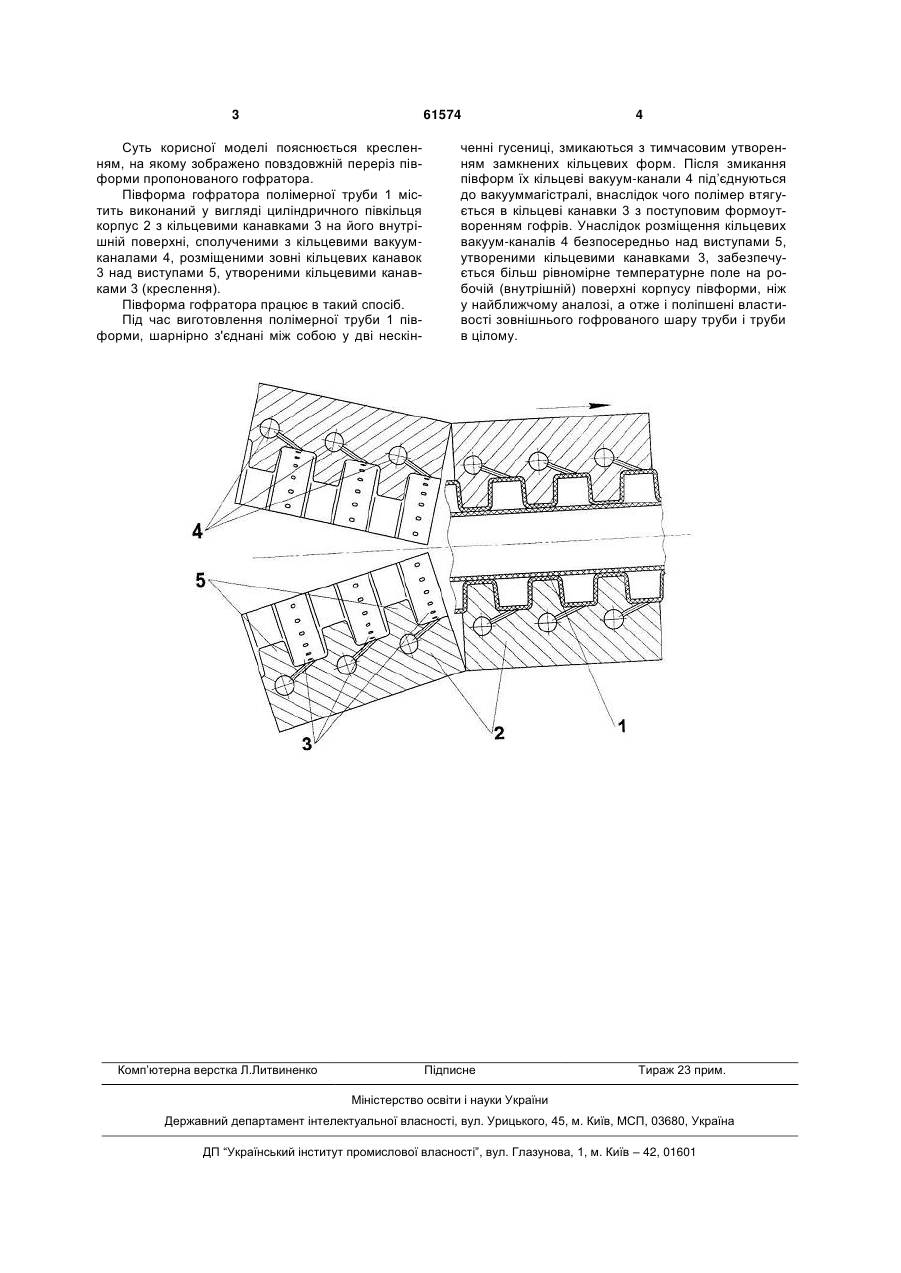

Півформа гофратора полімерної труби, що містить виконаний у вигляді циліндричного півкільця корпус з кільцевими канавками на його внутрішній поверхні, сполученими з кільцевими вакуумканалами, розміщеними зовні кільцевих канавок, яка відрізняється тим, що кільцеві вакуум-канали розміщені над виступами, утвореними кільцевими канавками. (19) (21) u201015187 (22) 16.12.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ВОЗНЮК В'ЯЧЕСЛАВ ТАРАСОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 61574 Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз півформи пропонованого гофратора. Півформа гофратора полімерної труби 1 містить виконаний у вигляді циліндричного півкільця корпус 2 з кільцевими канавками 3 на його внутрішній поверхні, сполученими з кільцевими вакуумканалами 4, розміщеними зовні кільцевих канавок 3 над виступами 5, утвореними кільцевими канавками 3 (креслення). Півформа гофратора працює в такий спосіб. Під час виготовлення полімерної труби 1 півформи, шарнірно з'єднані між собою у дві нескін Комп’ютерна верстка Л.Литвиненко 4 ченні гусениці, змикаються з тимчасовим утворенням замкнених кільцевих форм. Після змикання півформ їх кільцеві вакуум-канали 4 під’єднуються до вакууммагістралі, внаслідок чого полімер втягується в кільцеві канавки 3 з поступовим формоутворенням гофрів. Унаслідок розміщення кільцевих вакуум-каналів 4 безпосередньо над виступами 5, утвореними кільцевими канавками 3, забезпечується більш рівномірне температурне поле на робочій (внутрішній) поверхні корпусу півформи, ніж у найближчому аналозі, а отже і поліпшені властивості зовнішнього гофрованого шару труби і труби в цілому. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHalf-mold of plastic pipe corrugating machine
Автори англійськоюMikulionok Ihor Olehovych, Vozniuk Viacheslav Tarasovych
Назва патенту російськоюПолуформа гофратора полимерной трубы
Автори російськоюМикуленок Игорь Олегович, Вознюк Вячеслав Тарасович
МПК / Мітки
МПК: B29D 23/00, B29C 59/00, B29D 24/00, B29C 47/04
Мітки: півформа, полімерної, трубі, гофратора
