Дорн

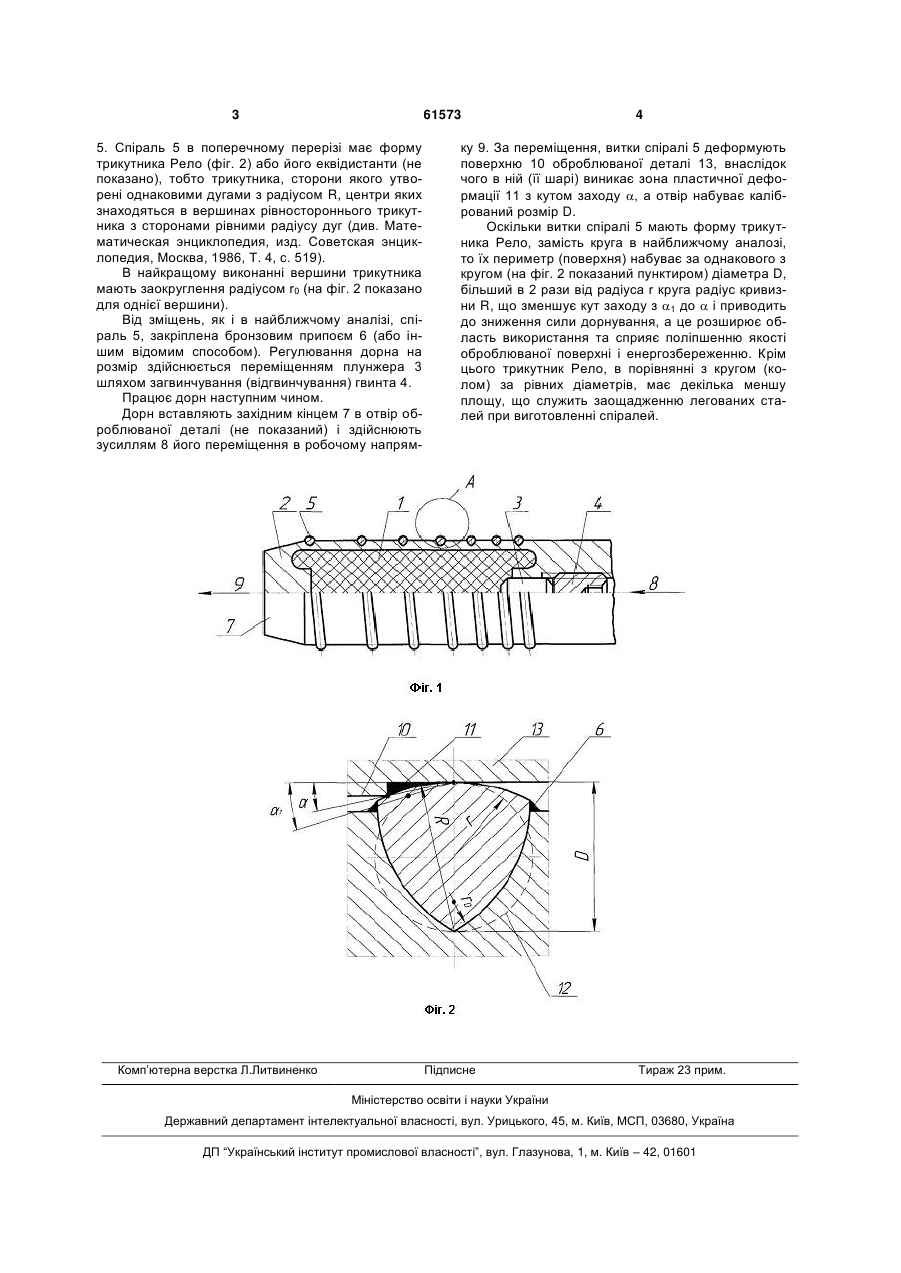

1. Дорн, що містить порожнистий, заповнений гідропластом, циліндричний корпус з елементами створення тиску на гідропласт і розташовану в гвинтових канавках на зовнішній поверхні корпусу спіраль, який відрізняється тим, що витки спіралі в поперечному перерізі мають форму трикутника Рело або його еквідистанти. 2. Дорн за п. 1, який відрізняється тим, що вершини трикутника Рело мають заокруглену форму. (19) (21) u201015186 (22) 16.12.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ЯВОРОВСЬКИЙ ВАДИМ МИКОЛАЙОВИЧ, КОРНІЙЧЕНКО ПАВЛО ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 61573 5. Спіраль 5 в поперечному перерізі має форму трикутника Рело (фіг. 2) або його еквідистанти (не показано), тобто трикутника, сторони якого утворені однаковими дугами з радіусом R, центри яких знаходяться в вершинах рівностороннього трикутника з сторонами рівними радіусу дуг (див. Математическая энциклопедия, изд. Советская энциклопедия, Москва, 1986, Т. 4, с. 519). В найкращому виконанні вершини трикутника мають заокруглення радіусом r0 (на фіг. 2 показано для однієї вершини). Від зміщень, як і в найближчому аналізі, спіраль 5, закріплена бронзовим припоєм 6 (або іншим відомим способом). Регулювання дорна на розмір здійснюється переміщенням плунжера 3 шляхом загвинчування (відгвинчування) гвинта 4. Працює дорн наступним чином. Дорн вставляють західним кінцем 7 в отвір оброблюваної деталі (не показаний) і здійснюють зусиллям 8 його переміщення в робочому напрям Комп’ютерна верстка Л.Литвиненко 4 ку 9. За переміщення, витки спіралі 5 деформують поверхню 10 оброблюваної деталі 13, внаслідок чого в ній (її шарі) виникає зона пластичної деформації 11 з кутом заходу , а отвір набуває калібрований розмір D. Оскільки витки спіралі 5 мають форму трикутника Рело, замість круга в найближчому аналозі, то їх периметр (поверхня) набуває за однакового з кругом (на фіг. 2 показаний пунктиром) діаметра D, більший в 2 рази від радіуса r круга радіус кривизни R, що зменшує кут заходу з 1 до  і приводить до зниження сили дорнування, а це розширює область використання та сприяє поліпшенню якості оброблюваної поверхні і енергозбереженню. Крім цього трикутник Рело, в порівнянні з кругом (колом) за рівних діаметрів, має декілька меншу площу, що служить заощадженню легованих сталей при виготовленні спіралей. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
